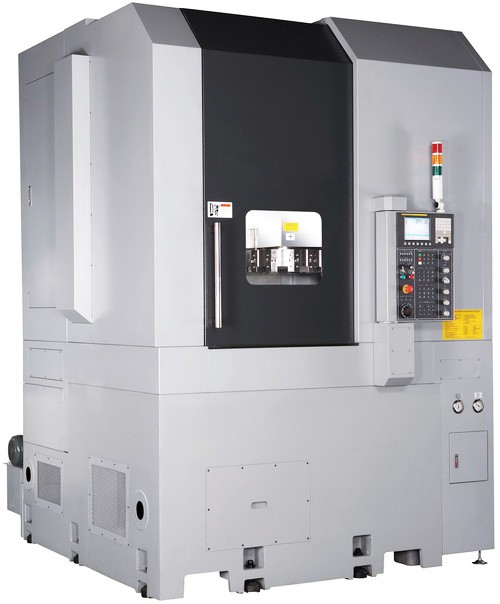

Вертикальный токарный станок UV-45E
Описание
UV-45E — это самый компактный в линейке высокоточный вертикальный токарный станок с ЧПУ, предназначенный для получистовой и чистовой обработки небольших деталей типа тел вращения (диски, фланцы, шестерни, крышки) диаметром до 450 мм.
Индекс «E» означает, что станок является чисто токарным и оснащен стандартной гидравлической револьверной головкой (обычно на 12 позиций). В отличие от старших моделей (UV-75/100), этот станок ориентирован на высокую скорость и динамику при сохранении жесткости вертикальной компоновки.
| Параметры / модель | UV-45E | UV-55E | ||
| Система ЧПУ | Fanuc Oi-TD | |||
| Максимальный устанавливаемый диаметр, мм | 600 | 750 | ||
| Максимальный обрабатываемый диаметр, мм | 450 | 550 | ||
| Максимальная обрабатываемая длина, мм | 400 | 500 | ||
| Максимальная частота вращения шпинделя, Об/мин | 2500 | 2000 | ||
| Диаметр подшипника шпинделя, мм | 130 | 160 | ||
| Передний конец шпинделя | А2-8 | А2-11 | ||
| Диаметр патрона, мм | 305 (381) | 381 (457) | ||
| Перемещение по оси Z, мм | -20/ 230 | -20/ 275 | ||
| Перемещение по оси X, мм | 450 | 550 | ||
| Ускоренные перемещения по осям Z/X, мм | 24/20 | |||
| Тип револьверной головки | Гидравлическая | |||
| Количество инструмента | 8 | |||
| Сечение державки резца, мм | 25х25 | |||
| Максимальный диаметр осевого инструмента, мм | 40 | |||
| Мощность привода шпинделя, кВт | 15/18,5 | |||
| Мощность привода X-оси, кВт | 3 | |||
| Мощность привода Z-оси, кВт | 3 | |||
| Мощность гидравлического привода, кВт | 2,2 | |||
| Мощность помпы СОЖ, кВт | 0,5 1 | |||
| Габариты (ДхШхВ), мм | 1700х3000х2600 | 1700х3000х2600 | ||
| Вес, кг | 5000 | 5500 | ||
Стандартная комплектация:
- трёхкулачковый патрон с гидроцилиндром;
- система ЧПУ FANUC Oi-TD;
- 8/12-ти позиционная револьверная головка;
- теплообменной устройство для электрического шкафа;
- гидростанция;
- система подачи СОЖ (4-бар);
- система автоматической смазки;
- полностью закрытые направляющие Z-оси;
- конвеер и тележка для удаления стружки;
- комплект сырых и закалённых кулачков;
- набор оснастки из державок, оправок, втулок и прижимных планок для револьверной головки;
- трансформатор.
Дополнительная комплектация:
- 12-позиционная серво-револьверная головка VDI с приводным инструментом С ось;
- 2-х скоростная коробка передач;
- устройство размерной привязки инструмента Renishaw;
- кондиционер для электрического шкафа;
- сборщик масляного тумана;
- сепаратор СОЖ;
- подъёмный манипулятор;
- автоматическая дверь.
