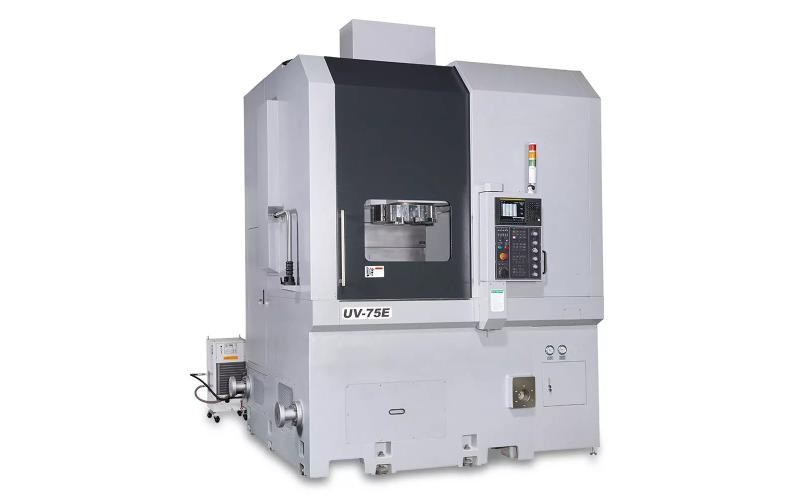

Вертикальный токарный станок UV-75ATC
Описание
Вертикальный токарный станок UV-75ATC представляет собой тяжелое промышленное оборудование для силовой обработки деталей типа тел вращения (диски, фланцы, колеса, корпуса насосов) диаметром до 750 мм.
Основное конструктивное отличие модификации ATC от базовых версий (например, UV-75E) — полное отсутствие револьверной головки. Вместо нее на станке установлена инструментальная оправка, жестко соединенная с суппортом, и автоматический сменщик инструментов (ATC) с магазином на 12 позиций. Инструмент фиксируется через тяжелый конус BT50, что обеспечивает максимальную жесткость конструкции и исключает люфты револьверного механизма при экстремально тяжелом (черновом) точении.
| Параметры / модель | UV-75ATC | UV-75ATCC | UV-90ATC |
| Система ЧПУ | Fanuc Oi-TD | ||
| Максимальный устанавливаемый диаметр, мм | 850 | 850 | 1000 |
| Максимальный обрабатываемый диаметр, мм | 750 | 750 | 900 |
| Максимальная обрабатываемая длина, мм | 600 | 600 | 600 |
| Максимальная частота вращения шпинделя, Об/мин | 20-1500 | 20-1500 | 10-600 |
| Диаметр подшипника шпинделя, мм | 220 | 220 | 320 |
| Передний конец шпинделя | А2-11 | ||
| Диаметр патрона, мм | 610 (813) | 610 (813) | 813 |
| Перемещение по оси Z, мм | -70/ 490 | -70/ 490 | -50/ 485 |
| Перемещение по оси X, мм | 800 | 800 | 850 |
| Ускоренные перемещения по осям Z/X, мм | 24/20 | ||
| Устройство смены инструмента | магазин | ||
| Количество инструмента | 12 | ||
| Тип инструмента | BT50 | ||
| Частота вращения субшпинделя, Об/мин | — | 2000 | — |
| Мощность привода шпинделя, кВт | 18,5/22 | ||
| Мощность привода X-оси, кВт | 4 | ||
| Мощность привода Z-оси, кВт | 4 | ||
| Мощность гидравлического привода, кВт | 2,2 | ||
| Мощность помпы СОЖ, кВт | 0,5 1 | ||
| Габариты (ДхШхВ), мм | 3400х2400х4000 | 3400х2400х4000 | 3500х2500х4000 |
| Вес, кг | 14000 | 14000 | 15000 |
Стандартная комплектация:
- трёхкулачковый патрон с гидроцилиндром;
- система ЧПУ FANUC Oi-TD;
- 8/12-ти позиционная револьверная головка;
- теплообменной устройство для электрического шкафа;
- гидростанция;
- система подачи СОЖ (4-бар);
- система автоматической смазки;
- полностью закрытые направляющие Z-оси;
- конвеер и тележка для удаления стружки;
- комплект сырых и закалённых кулачков;
- набор оснастки из державок, оправок, втулок и прижимных планок для револьверной головки;
- трансформатор.
Дополнительная комплектация:
- 12-позиционная серво-револьверная головка VDI с приводным инструментом С ось;
- 2-х скоростная коробка передач;
- устройство размерной привязки инструмента Renishaw;
- кондиционер для электрического шкафа;
- сборщик масляного тумана;
- сепаратор СОЖ;
- подъёмный манипулятор;
- автоматическая дверь.
