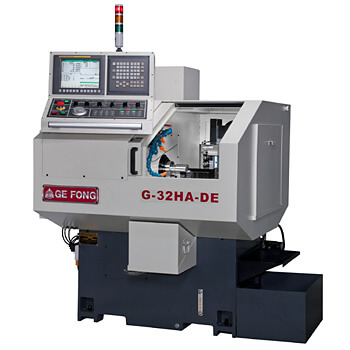

Токарный станок с ЧПУ G-32HA-DE
Описание
| Модель | G-25/30/32 HA-DE | G-25/30/32 HA-D | G-25/30/32 HA-T | |
| Оси | X, Y, Z, C | X, Y, Z, C | X, Z | |
| Размер обрабатываемых прутков | 25 / 30 / 32 мм | |||
| Max. длина обработки | Диаметр прутка x 3 | |||
| Отверстие в шпинделе | 34 мм | |||
| Используемые цанги | 161E / 163E / 164E | |||
| Размер 3-х кулачкового патрона | 5” | |||
| Ход по оси X (радиус/диаметр) | 340 / 680 мм | |||
| Ход по оси Z (при зажиме в цанге) | 95 мм (от цанги до отрезного резца) | |||
| 8-и позиционная рев.голова | — | — | ||
| Мощность шпинделя (15 мин) | 2.2 / 3.7 кВт | |||
| Частота вращения шпинделя | 6,000 об/мин | |||
| Мощность радиального шпинделя /частота вращения | 1 кВт / 4000 об/мин
|
— | ||
| Мощность приводов по осям | 0.75 кВт | |||
| Количество радиальных приводных держателей | 3/ER11 (опция 2 / ER20) | — | — | |
| Количество осевых приводных держателей | 3 / ER16 | 4 / ER16 | — | |
| Размер хвостовика токарного инструмента | 16 x 16 мм | |||
| Диаметр хвостовика осевого инструмента | ER16 | |||
| Цанга расточного инструмента | ER16 | ER16 | — | |
| Высота центров | 900 мм | |||
| Упаковочные размеры станка | 2,000 x 1,970 x 1,300 мм | |||
| Вес оборудования | 1,390 кг | 1,380 кг | 1,380 кг | |
