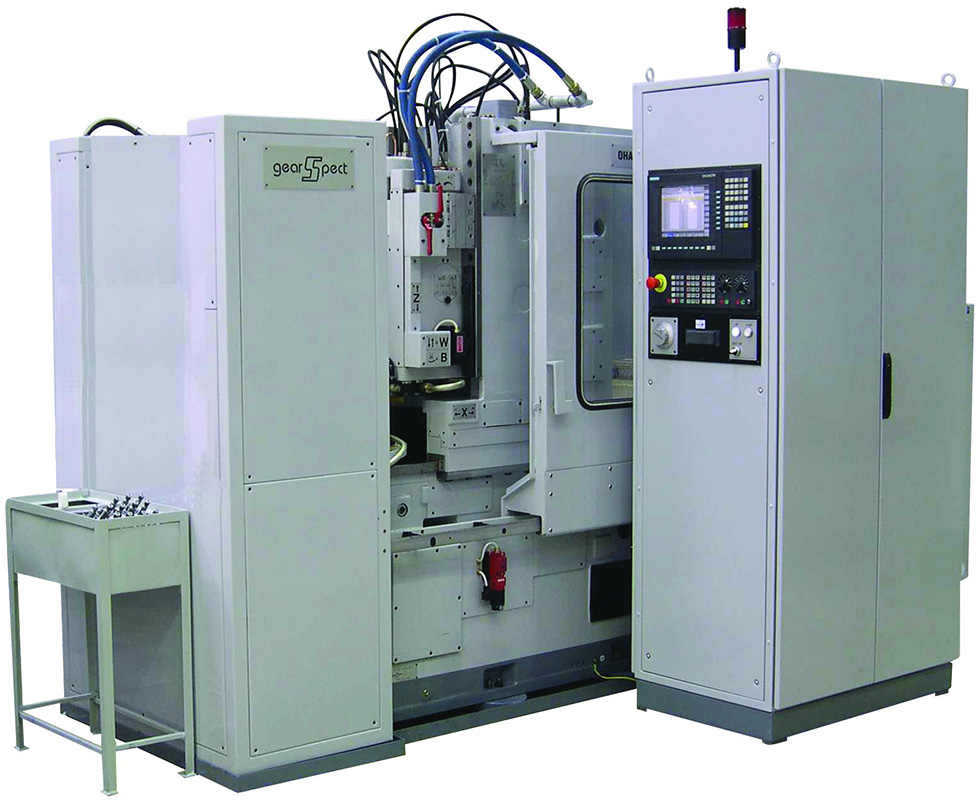

Вертикальный зубодолбежный станок с ЧПУ GearSpect OHA 16/32 CNC
Описание
GearSpect OHA 16/32 CNC — это серия компактных высокопроизводительных вертикальных зубодолбежных станков с ЧПУ, разработанных для обработки деталей малого и среднего размеров. Линейка включает две основные модификации: OHA 16 CNC и OHA 32 CNC.
Станки предназначены для нарезания внешних и внутренних цилиндрических зубьев, блоков шестерен, глухих отверстий и шлицевых соединений методом обката.
Технические характеристики моделей серий OHA
| Технический параметр | Модификация OHA 16 CNC | Модификация OHA 32 CNC |
| Макс. диаметр шестерни | 160 мм | 320 мм |
| Максимальный модуль | 4,0 мм | 6,0 мм |
| Максимальный ход долбяка | 55 мм | 80 мм |
| Количество осей ЧПУ | 5 – 6 управляемых осей | 5 – 6 управляемых осей |
| Тип направляющих шпинделя | Гидростатические | Гидростатические |
| Основной метод обработки | Зубодолбление (Shaping) | Зубодолбление (Shaping) |
Ключевые особенности и описание конструкции
- Гидростатические направляющие: Ползун и шпиндель инструментального узла оснащены прецизионными гидростатическими направляющими. Это минимизирует трение, устраняет износ при высокой частоте ходов долбяка и значительно повышает жесткость системы при черновых проходах.
- Автоматизация и гибкость осей: Станки являются полностью автоматическими и оснащаются управляемой винтовой направляющей. Для нарезания косозубых цилиндрических колес в конструкции применяются специализированные сменные направляющие.
- Управление на базе Sinumerik: Электронная база станков строится на современных системах ЧПУ (преимущественно Siemens Sinumerik 840D). Цифровые сервоприводы обеспечивают высокоточную синхронизацию вращения стола заготовки и движения долбяка без механических цепей деления.
- Компактная планировка: Серия OHA ориентирована на мелкосерийное и серийное производство шестерен небольшого диаметра. Станки занимают минимальную площадь в цеху по сравнению с тяжелыми зубодолбежными сериями SO.
