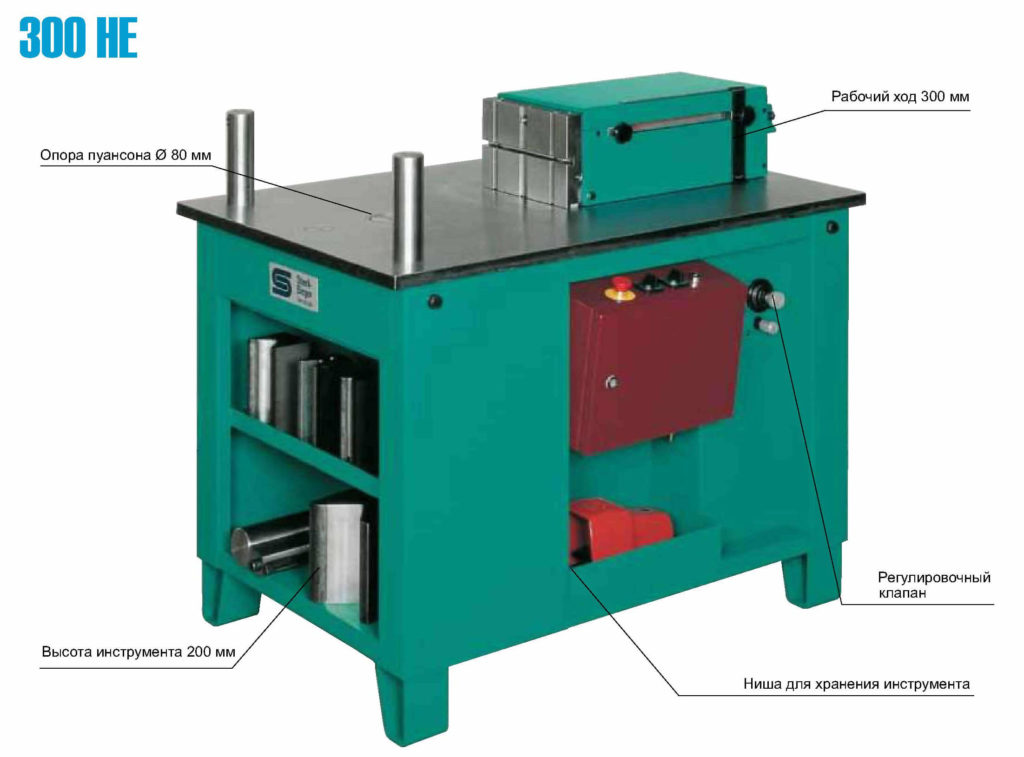

Универсальные горизонтальные гибочно-правильные станки
Описание
| Тип | Единица измерения | 85 HE | 120 HE 120 NC | 300 HE 300 NC 300 CNC | 700 HE 700 NC 700 CNC | 1200 RP 1200 NC | 2000 RP 2000 NC 2000 CNC | 3000 RP 3000 NC 3000 CNC | 4000 RP 4000 NC 4000 CNC |
| Развиваемое усилие | тонны
кН |
8,5
85 |
12
120 |
30
300 |
70
700 |
120
1200 |
200
2000 |
300
3000 |
400
4000 |
| Высота инструмента | мм | 100 | 130 | 200 | 300 | 300 | 600 | 850 | 850 |
| Длина хода оснастки | мм | 0–120 | 0–170 | 0–300 | 0–350 | 0–460 | 0–550 | 0–550 | 0-550 |
| Размеры для гибки | MW 125 | 100/12 | 130/12 | 200/16 | 300/20 | 300/30 | — | 500/50 | 500/60 |
| Размеры для рихтовки | MW 240 | — | — | 200/24 | 300/30 | 300/40 | 400/40 | 500/50 | 500/60 |
| — | Легкая рихтовка | HEA 160 | HEA 260 | HEB 300 | HEB 600 | HEB 1000 | HEM 1000 | ||
| — | Легкая рихтовка | — | — | — | — | — | — | ||
| Гибка труб | Газовый патрубок | — | 3⁄8″–11⁄2’’ | 3/8″–2″ | 3⁄8″–3″ | 3⁄8″–3″ | 3⁄8″–4″ | 3⁄8″–4″ | 3⁄8″–4″ |
| V-образный пуансон | — | U мм | 40 | 45 | 65 | — | — | — | — |
| Гибочный пуансон | U мм | 82 | 95 | 120 | 160 | — | — | — | |
| Мощность двигателя | кВт | 1,5 | 1,5 | 4,0 | 7,5 | 11,0 | 18,5 | 30,0 | 45,0 |
| Скорость толкателя | м/мин | 0,6 | 0,6 | 0–0,6 | 0–0,6 | 0–0,6 | 0–0,6 | 0–0,6 | 0–0,6 |
| Длина/ширина | мм | 870/400 | 1050/650 | 1250/850 | 1960/1010 | 2450/1100 | 3450/1500 | 4260/1640 | 5050/2000 |
| Вес | кг | 240 | 420 | 800 | 2’200 | 4’800 | 6’800 | 12’500 | 14’800 |
