Описание

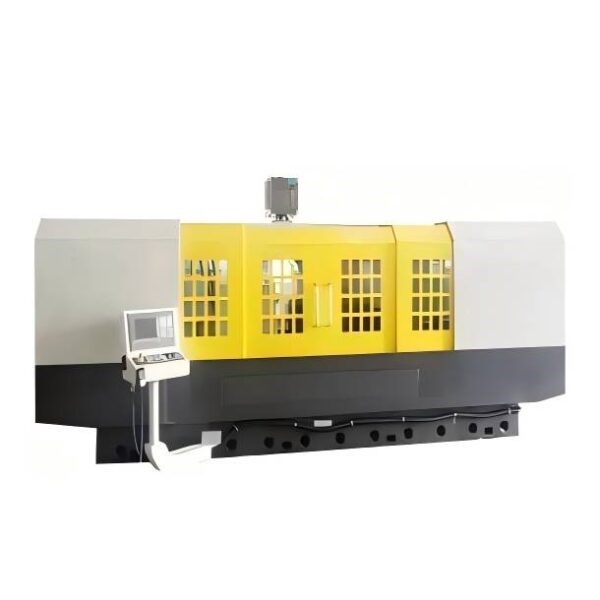

SWM1520 — современный высокоточный шлифовальный станок для наружной обработки резьбовых деталей: ходовых винтов, червяков, шнеков и других прецизионных элементов. Станок полностью автоматизирует цикл шлифования — от подачи и шлифования до правки круга и качания шпинделя по углу подъёма. Электрошпиндели на шлифовальном круге и заготовке, система постоянной температуры охлаждения, закрытая обратная связь по энкодеру и жёсткая конструкция обеспечивают высокую точность, хорошую виброустойчивость и длительное сохранение параметров.
Идеально подходит для серийного и мелкосерийного производства длинных ходовых винтов, червяков и резьбовых валов для редукторов, станков, промышленных роботов и подъёмного оборудования.
Основные технические характеристики
| № | Параметр / Конфигурация | Значение / Спецификация |
| 1 | Диаметр шлифования | Φ200 мм |
| 2 | Длина шлифования | 2000 мм |
| 3 | Угол подъёма резьбы | ±25° |
| 4 | Скорость шпинделя шлифовального круга | 3000 об/мин |
| 5 | Скорость шпинделя заготовки | 0 – 100 об/мин |
| 6 | Ход по осям X/Z | 350 / 2200 мм |
| 7 | Скорость быстрых перемещений (X/Z) | 8 / 10 м/мин |
| 8 | Габаритные размеры (Д×Ш×В) | 6200 × 3300 × 3300 мм |
Ключевые преимущества:
- Полностью автоматический цикл обработки;
- Электрошпиндели с термостабилизацией;
- Автоматическое качание по углу подъёма с обратной связью;
- Высокая жёсткость и виброустойчивость станка;
- Удобство эксплуатации и обслуживания.
SWM1520 гарантирует стабильное высокое качество шлифования наружных резьб.
