Описание

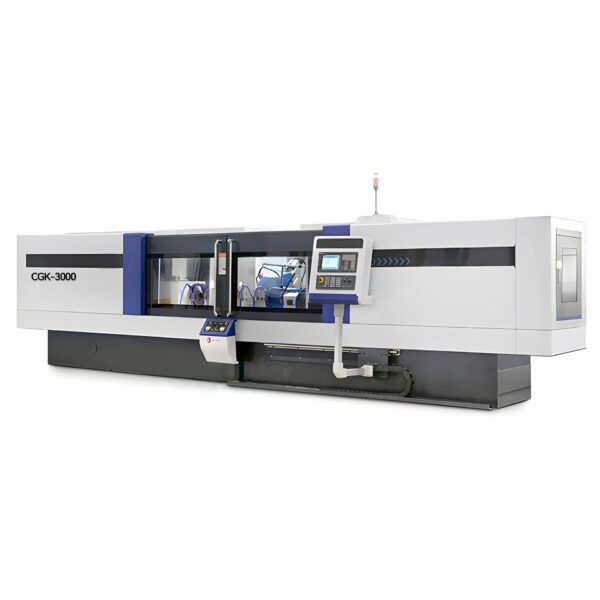

CGK-3000 — специализированный высокоточный шлифовальный центр, разработанный для прецизионной обработки дуговых шариковых винтов, трапецеидальных ходовых винтов и других резьбовых профилей длиной до 3000 мм. Станок использует подвижный стол, систему полного замкнутого контура с Siemens 828D/840D, прецизионные линейные шкалы Heidenhain и энкодеры Renishaw. Это обеспечивает исключительную стабильность, автоматическую компенсацию и высокую повторяемость результатов.
Идеально подходит для изготовления высокоточных винтов для станков, промышленных роботов, автоматизированных линий и другого оборудования, где требуется максимальная точность передачи движения.
Основные технические характеристики
| № | Параметр / Конфигурация | Значение / Спецификация |
| 1 | Максимальный диаметр шлифования (дисковый) | 400 мм |
| 2 | Максимальный диаметр с люнетом | 220 мм |
| 3 | Минимальный диаметр шлифования | φ16 мм |
| 4 | Максимальное межцентровое расстояние | 3200 мм |
| 5 | Максимальная длина шлифуемой резьбы | 3000 мм |
| 6 | Диапазон шагов метрической резьбы | 1.5 – 48 мм |
| 7 | Максимальный угол подъёма резьбы | ±25° |
| 8 | Количество заходов резьбы | 1 – 99 (произвольно) |
| 9 | Скорость вращения заготовки | 0 – 150 об/мин |
| 10 | Скорость шпинделя шлифовального круга | 1000 – 3000 об/мин |
| 11 | Точность (погрешность винтовой линии в 2π) | ≤ 0.006 мм |
| 12 | Точность (на любом участке 300 мм) | ≤ 0.012 мм |
| 13 | Шероховатость поверхности | Ra ≤ 0.32 мкм |
| 14 | Габаритные размеры | 9000 × 2600 × 2100 мм |
| 15 | Вес станка | 15000 кг |
Ключевые преимущества:
- Полностью замкнутая система управления Siemens + Heidenhain;
- Автоматический цикл шлифования с компенсациями;
- Высокая жёсткость станины и прецизионные шариковые винты;
- Удобный китайско-русский интерфейс.
CGK-3000 гарантирует высочайшее качество и точность прецизионных ходовых винтов.
