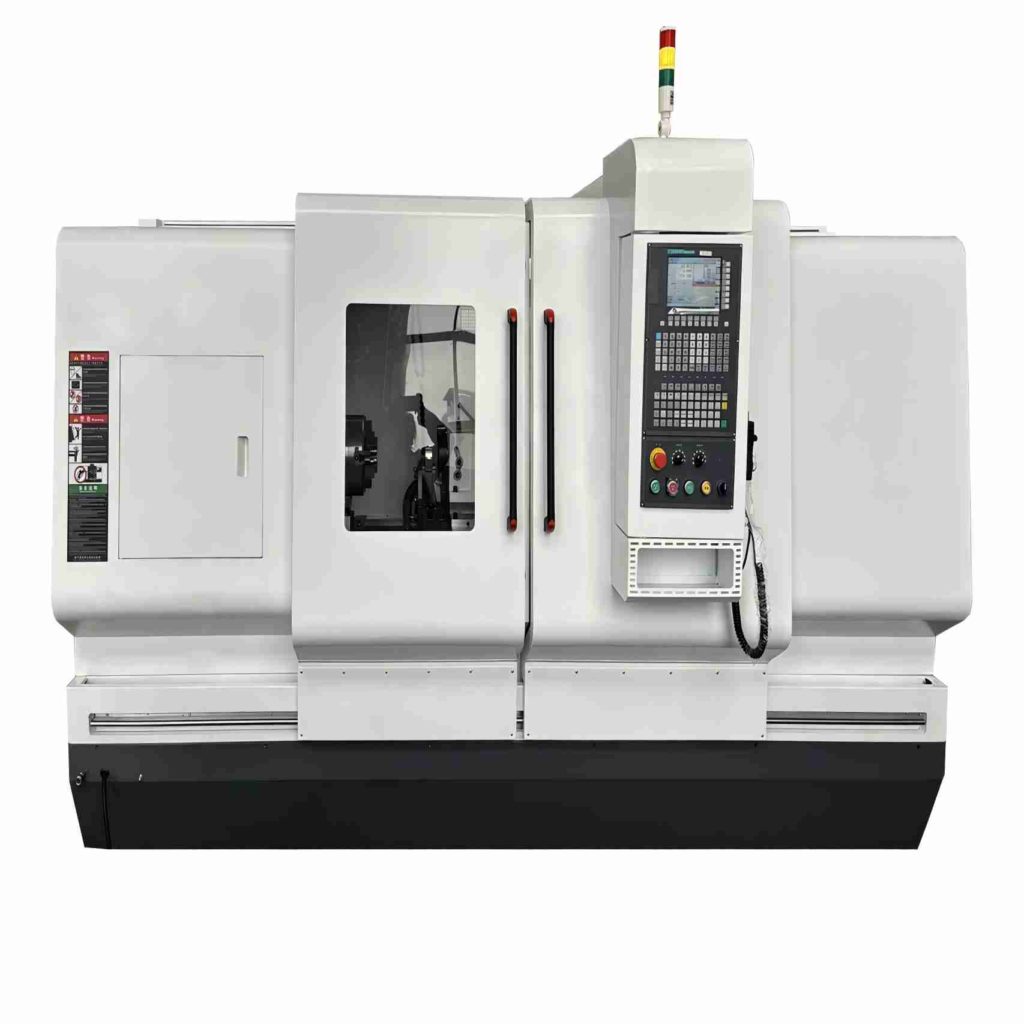

Станок для вихревого точения роторов с ЧПУ — PH-D50
Описание
PH-D50 — современный специализированный станок для эффективного изготовления роторов различных типов. Машина оснащена сервоприводом шпинделя с функцией блокировки, прецизионными комплектующими HIWIN/PMI, полностью закрытой защитой и удобной системой управления с русскоязычным интерфейсом. Станок поддерживает автоматическое программирование многозаходных резьб, остаточных зубьев и сложных профилей, что существенно снижает требования к квалификации оператора и повышает общую производительность.
Идеально подходит для изготовления роторов для трубных ключей, силовых передач, редукторов и других изделий с винтовой поверхностью в машиностроении.
Основные технические характеристики
| № | Параметр / Конфигурация | Значение / Спецификация |
|---|---|---|
| 1 | Модель | PH-D50 |
| 2 | Количество осей | A, C, X, Z |
| 3 | Максимальный диаметр заготовки | 500 мм (над салазками) |
| 4 | Максимальный диаметр резьбы | 240 мм |
| 5 | Длина обработки (наружная резьба) | до 500 мм |
| 6 | Длина заготовки | до 800 мм |
| 7 | Скорость шпинделя | 0.5 – 1200 об/мин |
| 8 | Скорость быстрых перемещений | 6 м/мин |
| 9 | Точность позиционирования | ≤ 0.02 мм |
| 10 | Повторяемость | ≤ 0.02 мм |
| 11 | Шероховатость поверхности | Ra ≤ 1.6 |
| 12 | Максимальный угол внутренней резьбы | ±15° |
| 13 | Общая мощность | 10 кВт |
| 14 | Габаритные размеры | 2800 × 1500 × 1500 мм |
| 15 | Вес станка | 3500 кг |
Ключевые преимущества:
- Сервошпиндель с функцией поворота и фиксации;
- Специализированное ПО для программирования резьб;
- Высокая жёсткость и точность;
- Автоматическая смазка и удобное управление.
PH-D50 — надёжное и производительное решение для вашего производства роторов.
