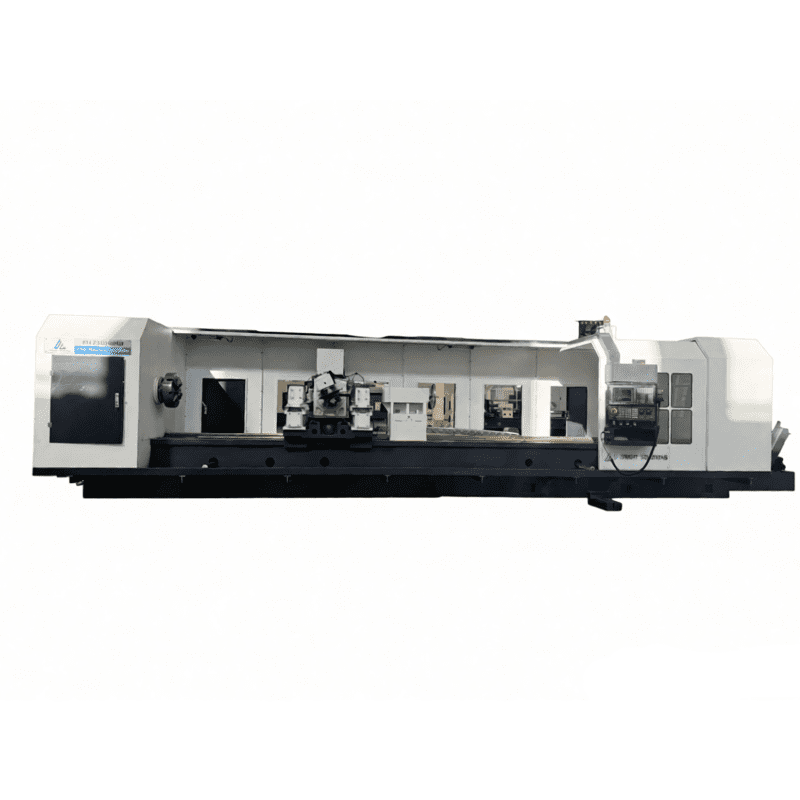

Станок для внутреннего вихревого точения с ЧПУ — XKS100×6000
Описание
XKS100×6000 — высокоточный станок специально разработанный для обработки сверхдлинных трапецеидальных ходовых винтов длиной до 6000 мм и диаметром 20–100 мм. Он преодолевает ограничение традиционных токарных станков в 2 метра, позволяя выполнять цельную обработку без разрезания и последующей сборки. Благодаря цельной жёсткой станине, 55° направляющим типа «ласточкин хвост», гидравлическим V-образным фиксаторам, червячным парам с регулируемым зазором, системе ЧПУ GSK и автоматическому удалению стружки с принудительным охлаждением станок повышает производительность в 3 раза, сокращает цикл поставки заказов на 50%, обеспечивает точность позиционирования ±0.02 мм и снижает деформацию и брак с 15% до 2%.
Идеально подходит для серийного производства трапецеидальных ходовых винтов для промышленных роботов, автоматических питателей, паллетизаторов, дозаторов и другого автоматизированного оборудования.
Основные технические характеристики
| № | Параметр / Конфигурация | Значение / Спецификация |
| 1 | Назначение станка | Обработка трапецеидальных ходовых винтов |
| 2 | Максимальная длина обработки | 6000 мм |
| 3 | Диапазон диаметров обработки | 20–100 мм |
| 4 | Шаг резьбы | 4–12 мм |
| 5 | Управляемые оси | 3 оси (X/Z/C) |
| 6 | Момент двигателя оси C | 38 Нм |
| 7 | Точность позиционирования X | ±0.02 мм |
| 8 | Точность позиционирования Z | ±0.025 мм |
| 9 | Система ЧПУ | Guangshu (GSK) |
| 10 | Удаление стружки | Цепной транспортер насос высокого давления |
| 11 | Напряжение питания | 380 В |
| 12 | Вес станка | ≈10 тонн |
| 13 | Тип защиты | Полная частичная с раздвижной дверью |
