Описание

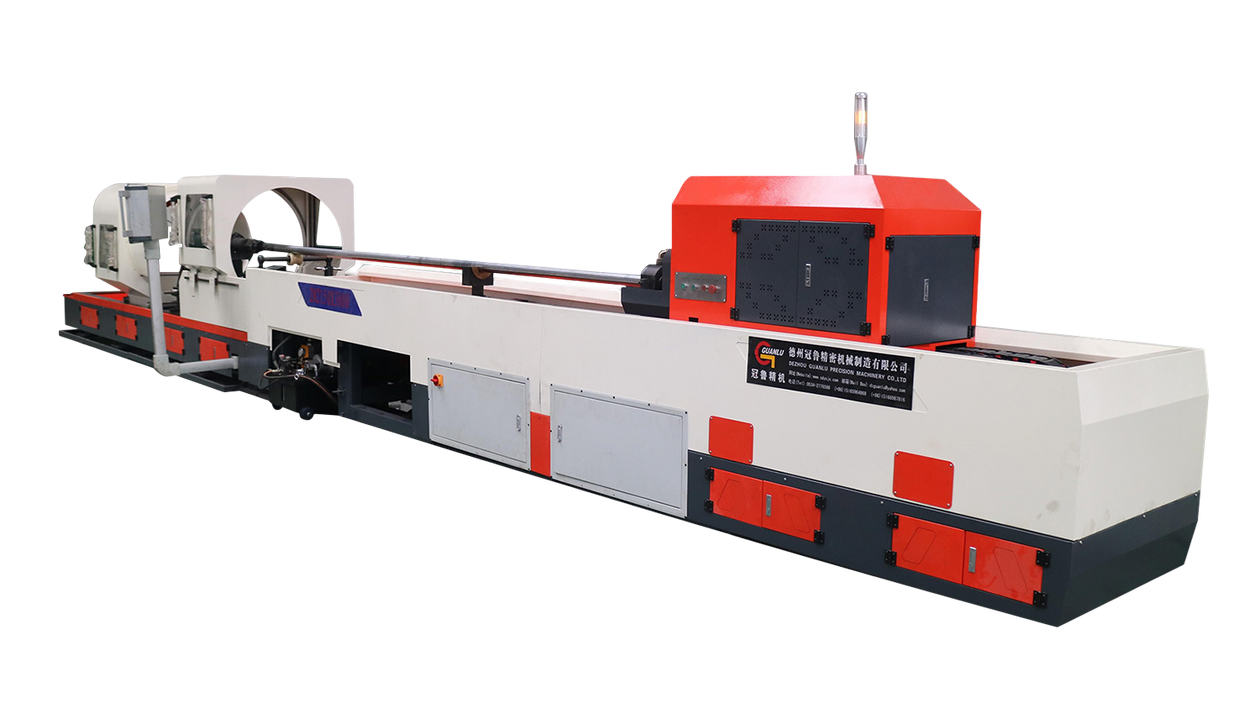

Станок 2М2150Х2000 предназначен для хонингования деталей, в том числе гидроцилиндров с диаметром отверстий Ø40–Ø500 мм. Максимальная длина заготовки — 2000 мм.
- Описание станка :
1.1 Производственные возможности:
Обрабатываемый диаметр :Φ40~Φ500мм
Максимальная длина хонингования: 2000мм
Максимальная длина детали :2000 мм
1.2 Функциональные возможности:
Станок используется для прецизионной обработки различных цилиндрических заготовок с глубоким отверстием, таких как гидравлические цилиндры и цилиндры и т. д.
Он может выполнять либо полное хонингование, либо локальное хонингование; При локальном хонинговании можно исправить погрешности конусности, эллипса и локальной апертуры.
1.3 Режим подачи масла для хонинговальной головки: Внешний распыл масла,
Внутренняя подача масла.
1.4 Зажим заготовки :

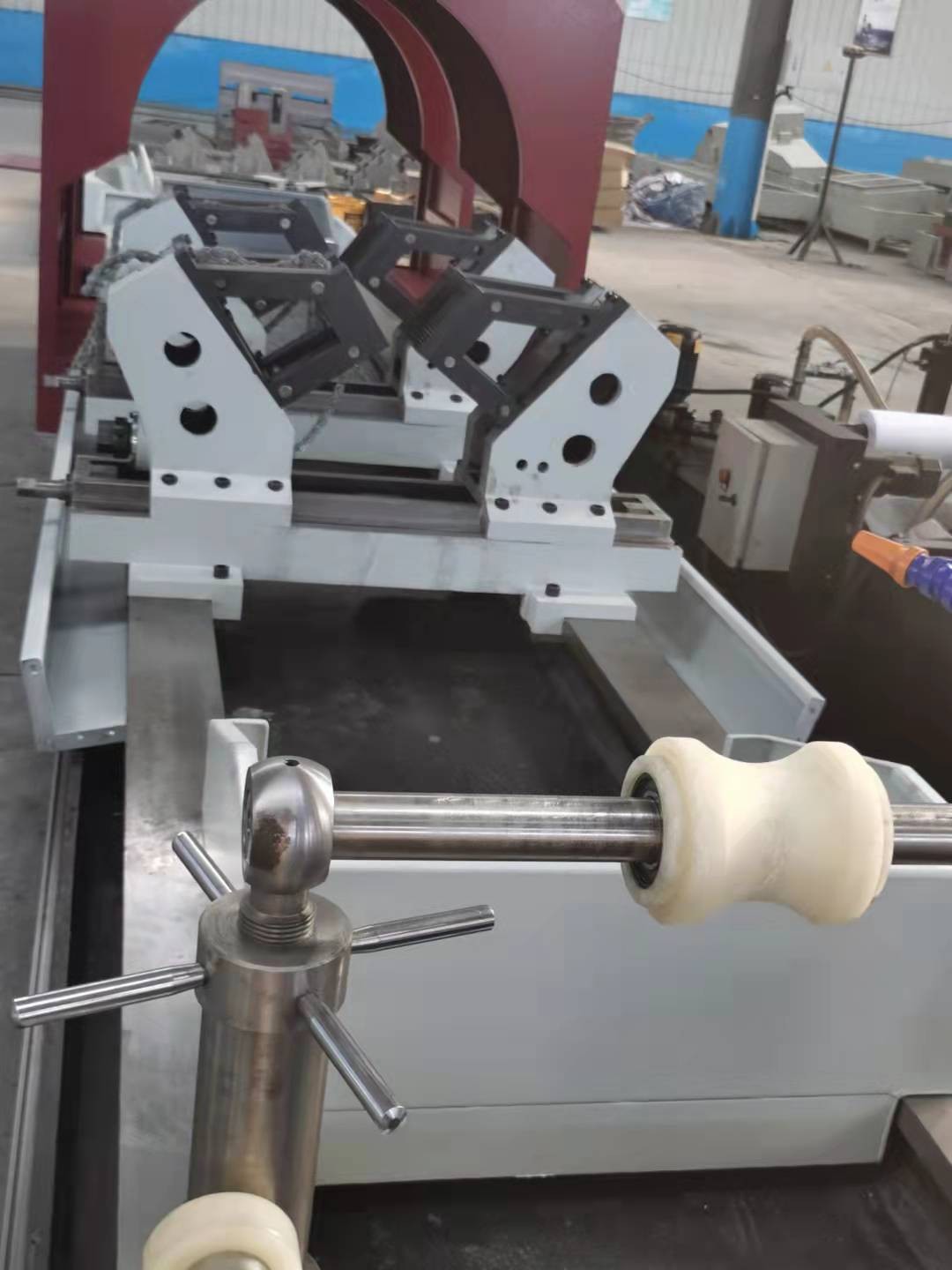

Заготовка размещается на двух призматических V-образных держателях заготовок, фиксируемых цепью трубного зажима; V-образные держатели заготовок можно отрегулировать вручную для зажима заготовок разного диаметра.

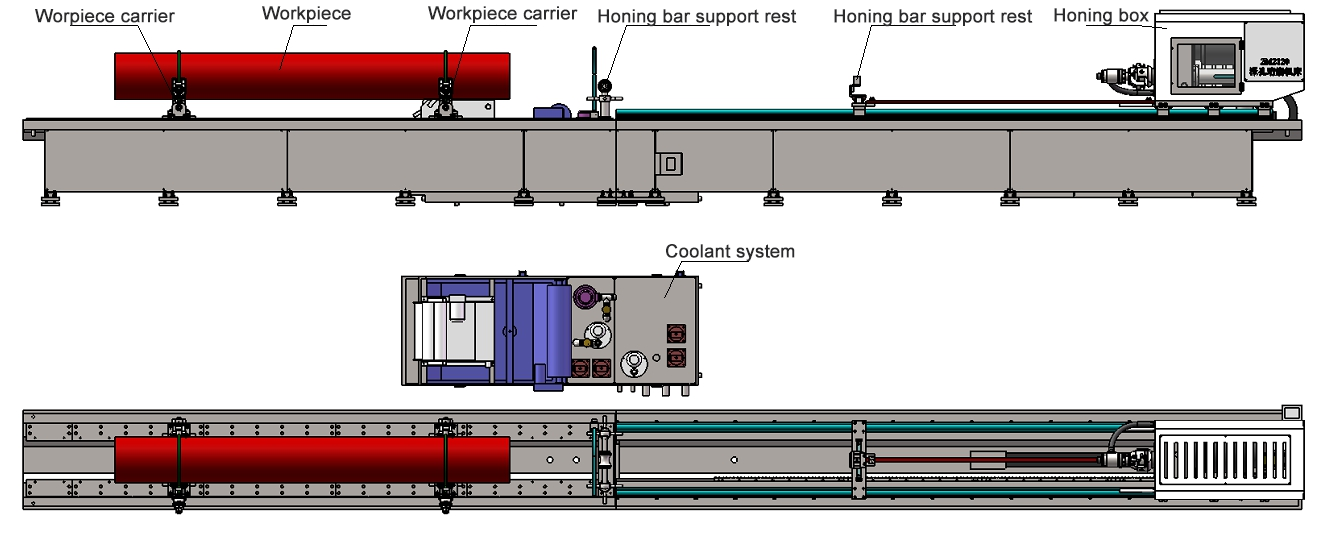

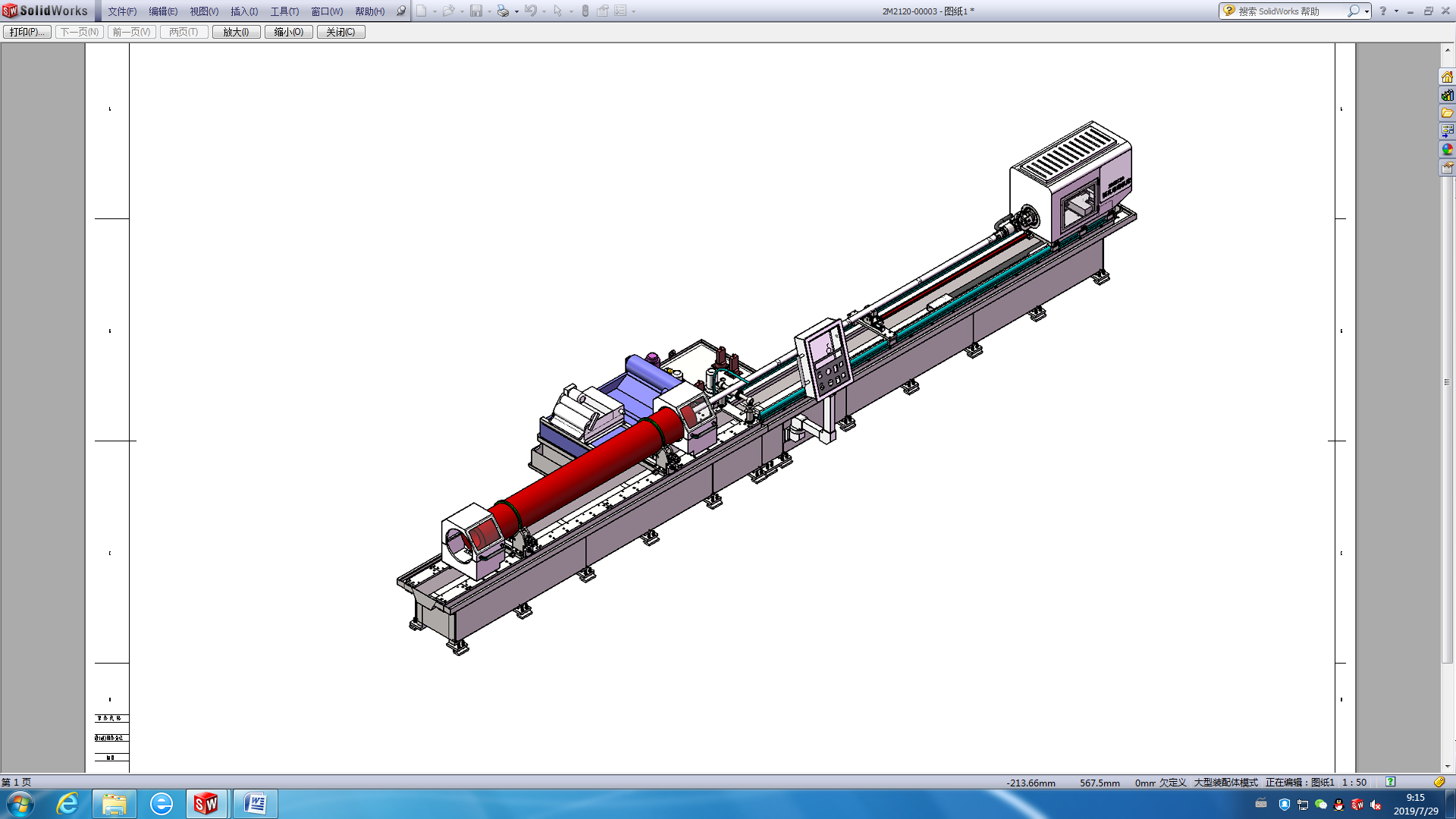

1.5 Основная конструкция станка:
1.6. Основные детали станка
Станина станка, хонинговальные оправки, 2 комплекта держателей заготовок, опора для хонинговального бруска, стойка
и шестерня, система охлаждения, система DELTA PLC, электрический шкаф и так далее.
1.7. Система управления:
Система управления DELTA PLC.
Используя сенсорный экран интерфейса, на нем можно установить скорость возвратно-поступательного движения, скорость вращения, скорость подачи хонинговальной головки и т. Д.
Операционная станция собрана на станине машины, панель управления можно повернуть вручную, чтобы облегчить работу машины.
- Технические параметры станка:
| Описание | Параметр | Примечание | ||
| Заготовка | Диаметр отверстия | Φ40~Φ500 мм | / | |
| Макс. длина хонингования | 2000 мм | / | ||
| Макс. длина заготовки | 2000 мм | / | ||
| Наружный диаметр заготовки | Φ80~Φ600 мм | / | ||
| Производительность | Ось Z | Скорость перемещений | 1~18 м/мин | Бесступенчато |
| Привод мощность/крутящий момент | 27 Нм/4.3 кВт | / | ||
| Хонинговальная бабка | Скорость вращения | 10~260 об/мин | Бесступенчато | |
| Мощность привода | 7.5 кВт | Двигатель с преобразованием частоты | ||
| Система охлаждения | Внутренняя подача масла | Максимальный поток | 40 л/мин | / |
| Мощность двигателя | 0.55 кВт | / | ||
| Наружная подача масла | Макс. поток | 100 л/мин | / | |
| Мощность двигателя | 0.25 кВт | / | ||
| Объем бака СОЖ | 600 л | / | ||
| Система фильтрации | 20 мкм | / | ||
| Другое | Крутящий момент/мощность двигателя расширения инструмента | 2.39 Нм/0.75 кВт | Серво | |
| Вес станка | 3 т | / | ||
| Занимаемая площадь | 7.8мx2.5м | / | ||
| Общая потребляемая мощность | 14.5 кВт | / | ||
- Список основных конфигураций станка:
| № | Наименование | Производитель |
| 1 | Система управления | DELTA |
| 2 | Главный двигатель хонинговального станка (двигатель с преобразованием частоты) | YYC |
| 3 | Подшипник шпинделя | YYC |
| 4 | Электро компоненты | SCHNEIDER/SIEMENS |
| 5 | Рейка | YYC |
| 6 | Серво привод | WUHAN MAXSINE |
- Комплектация:
Станина станка, хонинговальный ящик, 2 комплекта держателей заготовок, опора хонинговального бруса, стойка
и шестерня, система охлаждения, система управления ПЛК, электрический шкаф, рабочая лампа, руководство пользователя машины.

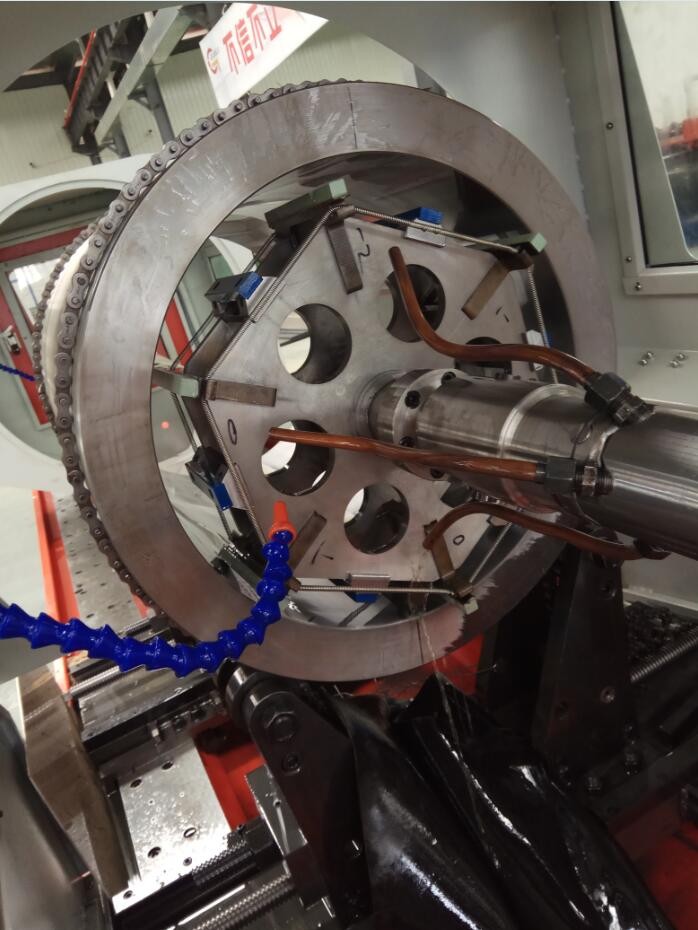

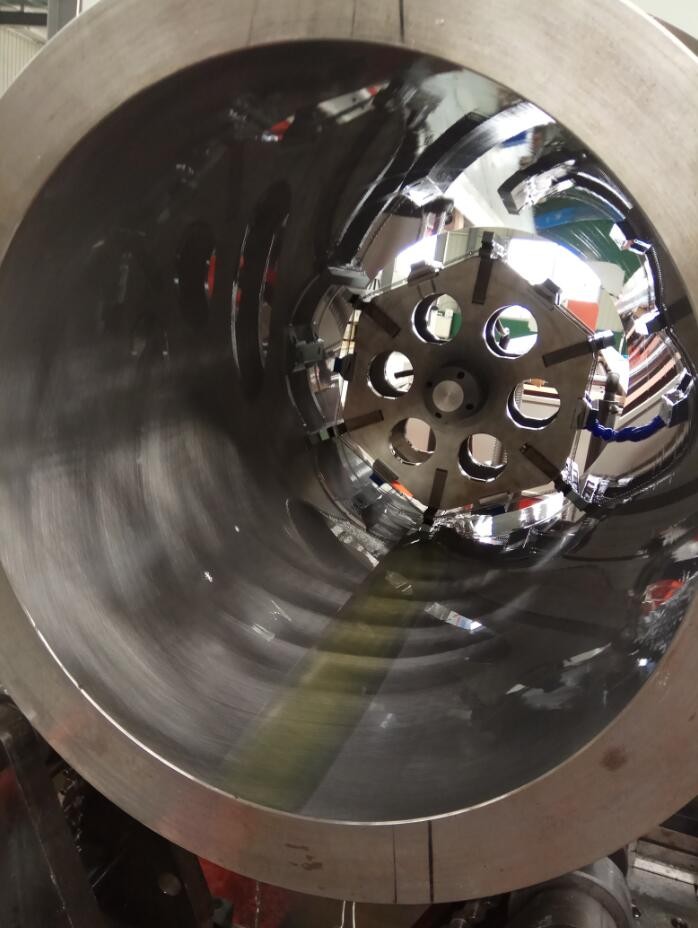

1.1 Хонинговальная головка, хонинговальная планка, вспомогательные инструменты.
1.2 Трансформатор напряжения
Машина подходит для источника питания 380 В, 50 Гц, если у конечного пользователя другой источник питания, следует использовать трансформатор напряжения.
| Наименование | Модель | Количество |
| Хонинговальный станок | 2M2150x2000mm | 1 шт. |
| Хонинговальные головки | 90 мм | 1 шт. |
| 135 мм | 1 шт. | |
| 160 мм | 1 шт. | |
| 210 мм | 1 шт. | |
| 280 мм | 1 шт. | |
| 345 мм | 1 шт. | |
| Хонинговальные прутки | 56 мм | 1 шт. |
| 62 мм | 1 шт. | |
| 82 мм | 1 шт. | |
| Вспомогательные инструменты | Головки для брусков | 3 шт. |
- Точность поверхностей :
Квалитет после обработки: IT6~IT8
Шероховатость после обработки: Ra0.2~0.8
