Описание

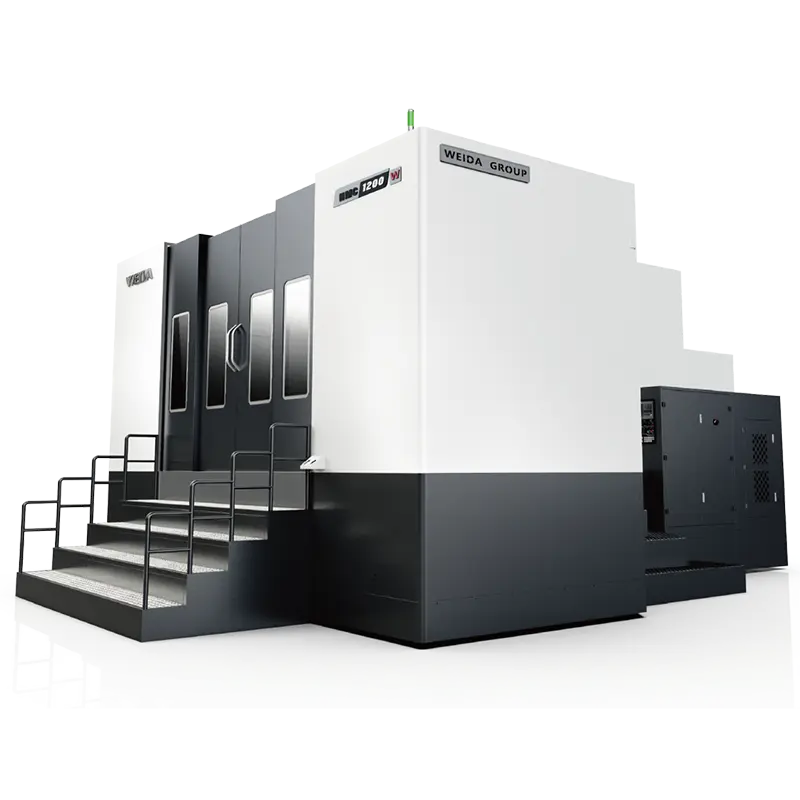

HMC1200W — это тяжелый, сверхмощный горизонтальный сверлильно-фрезерно-расточной обрабатывающий центр с ЧПУ, разработанный для силовой обработки сверхкрупных корпусных деталей и литых конструкций диаметром до 2200 мм и весом в несколько тонн. Индекс «1200» указывает на размер квадратной паллеты (рабочего стола) — 1200 × 1200 мм, а суффикс «W» обозначает наличие полноценной выдвижной расточной оси шпинделя (ось W).
Ключевые преимущества
- Интегрированная ось W: выдвижной расточной шпиндель (ход около 500 мм) позволяет выполнять глубокое растачивание и обработку труднодоступных внутренних полостей без потери жесткости инструмента.
- Экстремальное силовое резание: мощный главный привод (до 30 кВт) и редукторная головка обеспечивают колоссальный крутящий момент шпинделя (до 1300 Нм) для тяжелого съема металла с литых заготовок.
- Максимальная прочность: сверхширокая станина и массивные роликовые направляющие качения гарантируют превосходную стабильность, полностью гася вибрации при фрезеровании твердых и углеродистых сталей.
- Прецизионное позиционирование: встроенный поворотный стол (ось B) с дискретностью до 0.001° дает возможность обрабатывать сложные крупногабаритные узлы с четырех сторон за одну установку.
| Параметр | Значение |
| Размер паллеты (рабочего стола) | 1200 / 1200 мм |
| Максимальная нагрузка на стол | 4000 – 5000 кг |
| Максимальный диаметр обработки (качели) | 2200 мм |
| Ход по оси X (поперечный) | 2000 – 2500 мм |
| Ход по оси Y (вертикальный) | 1500 – 1800 мм |
| Ход по оси Z (продольный) | 1400 – 1600 мм |
| Ход по оси W (выдвижной шпиндель) | 500 мм |
| Диаметр выдвижного шпинделя (ось W) | 110 – 130 мм |
| Конус шпинделя | BT50 / ISO50 (силовой) |
| Макс. частота вращения шпинделя | 2500 – 3000 об/мин (с редуктором) |
| Крутящий момент шпинделя | до 1200 – 1500 Нм |
| Поворотный стол (ось B) | 0.001° (непрерывное вращение / индексация) |
| Емкость инструментального магазина | 60 / 90 / 120 позиций |
| Примерная масса станка | 28 000 – 35 000 кг |
