Описание

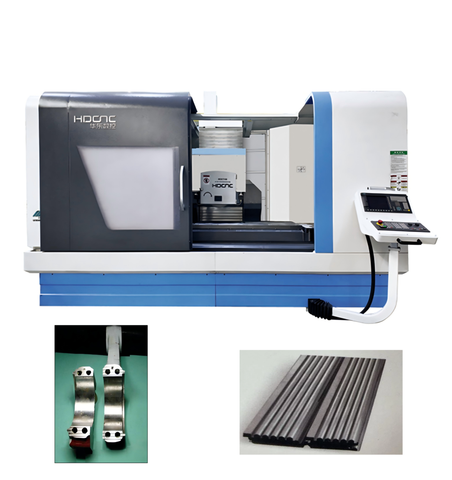

MGK7160×120 — современный высокоточный шлифовальный станок с ЧПУ с компоновкой «подвижная колонна + горизонтальный шпиндель + прямоугольный стол». Станок предназначен для шлифования плоских и фасонных поверхностей алюминиевых сплавов, чугуна, стали, жаропрочных сплавов и титана. Все основные перемещения (продольное стола, поперечное колонны, вертикальное шлифовальной бабки) выполняются сервоприводами через прецизионные шариковые винты. Машина оснащена системой Siemens 828D и тяжёлыми роликовыми линейными направляющими.
Идеально подходит для высокоточного шлифования крупных деталей в аэрокосмической отрасли, автомобилестроении, производстве пресс-форм, штампов и энергетического оборудования.
Основные технические характеристики
| № | Параметр / Конфигурация | Значение / Спецификация |
| 1 | Размер стола | 600 × 1600 мм |
| 2 | Макс. длина шлифования | 1200 мм |
| 3 | Макс. ширина шлифования | 600 мм |
| 4 | Расстояние от шпинделя до стола | 200 – 680 мм |
| 5 | Макс. нагрузка на стол | 1200 кг |
| 6 | Ход по оси X (стол) | 1200 мм |
| 7 | Ход по оси Y (вертикаль) | 480 мм |
| 8 | Ход по оси Z (поперечный колонны) | 600 мм |
| 9 | Мощность шпинделя | 44 / 54 кВт |
| 10 | Макс. скорость шпинделя | 3000 об/мин |
| 11 | Размер шлифовального круга | 400 × (50-120) × 203 мм |
| 12 | Точность позиционирования (X/Y/Z) | 0.005 / 0.004 / 0.004 мм |
| 13 | Повторяемость (X/Y/Z) | 0.004 / 0.003 / 0.003 мм |
| 14 | Габаритные размеры | 5100 × 3600 × 3500 мм |
| 15 | Вес станка | 14000 кг |
Ключевые преимущества:
- Высокая жёсткость и термостабильность;
- Система Siemens 828D с программированием линейной скорости шпинделя;
- Прецизионные линейные направляющие и шариковые винты;
- Минимальное обслуживание направляющих;
- Широкий выбор опций (динамическая балансировка, алмазный ролик, датчики AE и др.).
MGK7160×120 — современное решение для высокоточного профильного и плоского шлифования сложных материалов.
