Описание

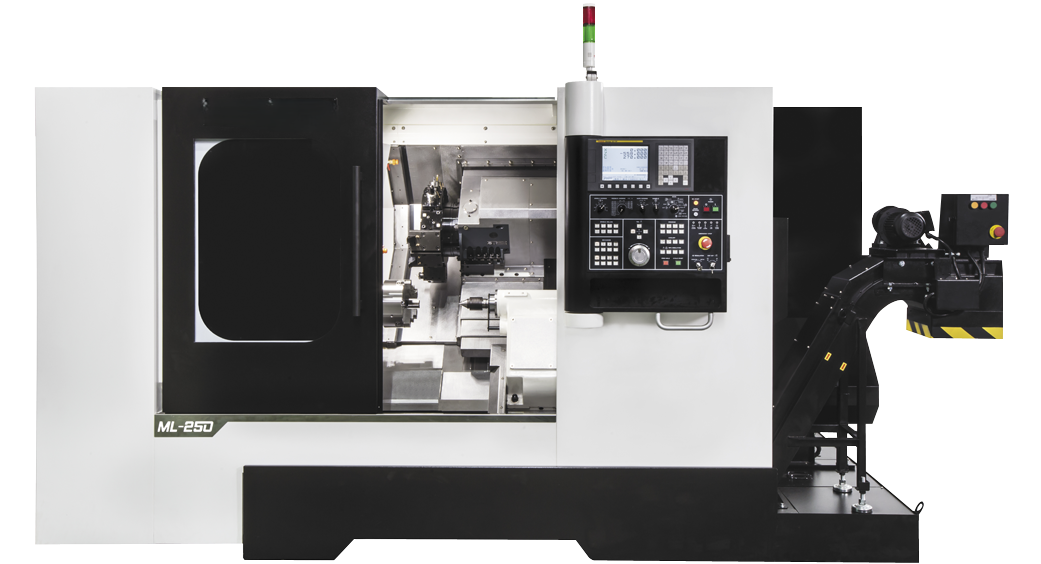

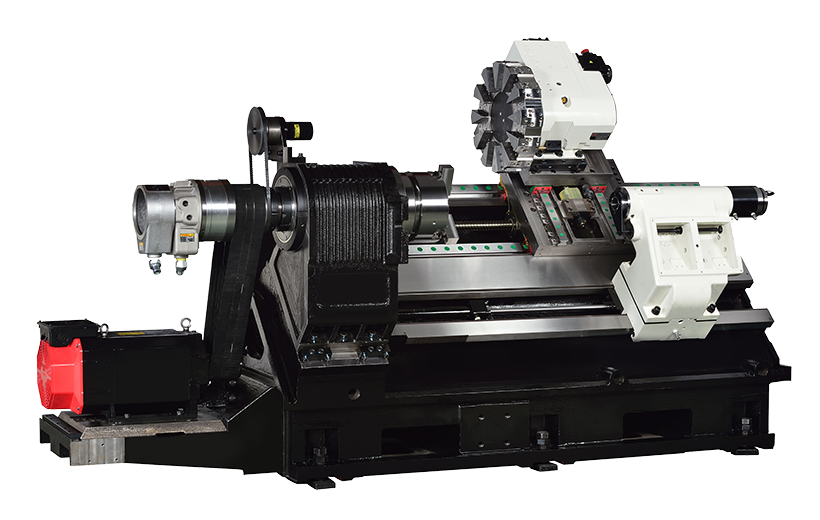

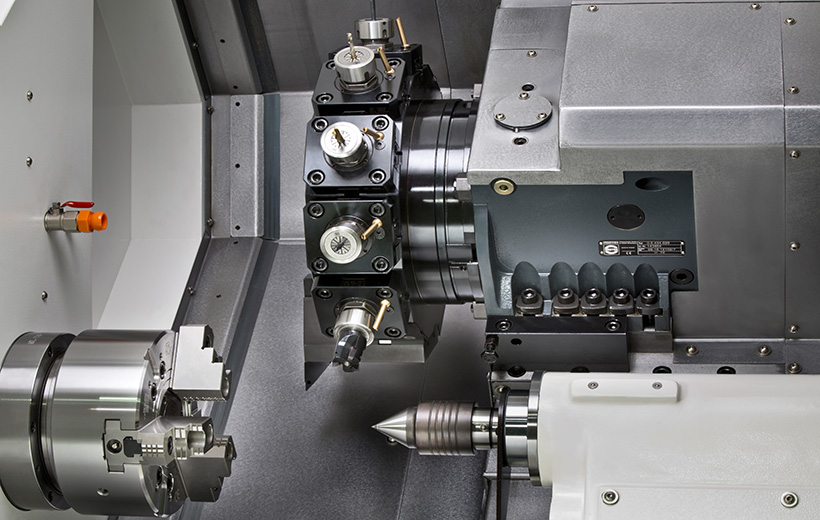

Токарный обрабатывающий центр ML-250 построен на той же жесткой платформе с наклонной станиной (45°), что и модель CL-250. Главное конструктивное отличие заключается в наличии приводной револьверной головки (Sauter Power Turret) и полноценной оси C, что превращает станок в полноценный токарный комплекс, способный выполнять внецентровое сверление, нарезание резьбы и фрезерование за один установ.
Станок ML-250 традиционно выпускается в двух исполнениях шпинделя: скоростном под патрон 8″ (тип носа A2-6) и силовом под патрон 10″ (тип носа A2-8). Подробные технические характеристики приведены в таблице:
Технические характеристики ML-250
| Характеристика / Параметр | Исполнение шпинделя 8″ (A2-6) | Исполнение шпинделя 10″ (A2-8) |
| Рабочая зона | ||
| Максимальный диаметр точения | 400 мм | 400 мм |
| Максимальная длина точения | 600 мм | 600 мм |
| Макс. диаметр вращения над станиной | 590 мм | 590 мм |
| Макс. диаметр вращения над суппортом | 560 мм | 560 мм |
| Макс. диаметр обрабатываемого прутка | 53 мм | 78 мм |
| Главный шпиндель | ||
| Максимальная скорость вращения | 4500 об/мин | 3500 об/мин |
| Торцевой зазор шпинделя (тип носа) | A2-6 | A2-8 |
| Диаметр отверстия в шпинделе | 62 мм | 88 мм |
| Управление осью C (Индексация) | 0.001° (Сервопривод CS) | 0.001° (Сервопривод CS) |
| Мощность двигателя (Fanuc, пост./30 мин) | 15 / 18.5 кВт | 15 / 18.5 кВт |
| Макс. крутящий момент шпинделя (Fanuc) | 236 Нм | 236 Нм |
| Приводная револьверная головка (Power Turret) | ||
| Производитель и тип головки | Sauter BMT 55 (Германия) | Sauter BMT 55 (Германия) |
| Количество позиций для инструмента | 12 позиций (все приводные) | 12 позиций (все приводные) |
| Время индексации головки | 0.15 сек. | 0.15 сек. |
| Макс. скорость приводного инструмента | 6000 об/мин | 6000 об/мин |
| Мощность привода фрезерного инструмента | 3.7 кВт | 3.7 кВт |
| Сечение резца (OD) / Борштанги (ID) | 25 × 25 мм / Ø32 мм | 25 × 25 мм / Ø32 мм |
| Подача СОЖ высокого давления через блок | до 50 бар (опция) | до 50 бар (опция) |
| Параметры перемещений | ||
| Ход по осям X / Z | 225 / 600 мм | 225 / 600 мм |
| Мощность сервомоторов X / Z (Fanuc) | 1.8 кВт / 1.8 кВт | 1.8 кВт / 1.8 кВт |
| Скорость быстрых перемещений (X / Z) | 20 / 24 м/мин | 20 / 24 м/мин |
| Задняя бабка (Программируемая) | ||
| Ход всей задней бабки | 600 мм | 600 мм |
| Ход пиноли / Диаметр пиноли | 140 мм / Ø85 мм | 140 мм / Ø85 мм |
| Конус пиноли | MT-5 | MT-5 |
| Общие данные | ||
| Система ЧПУ | Fanuc / Mitsubishi | Fanuc / Mitsubishi |
| Емкость бака СОЖ / гидравлики | 340 л / 20 л | 340 л / 20 л |
| Габаритные размеры (Д × Ш × В) | 3812 × 1910 × 1940 мм | 3812 × 1910 × 1940 мм |
| Вес станка нетто | 5200 кг | 5200 кг |
