Описание

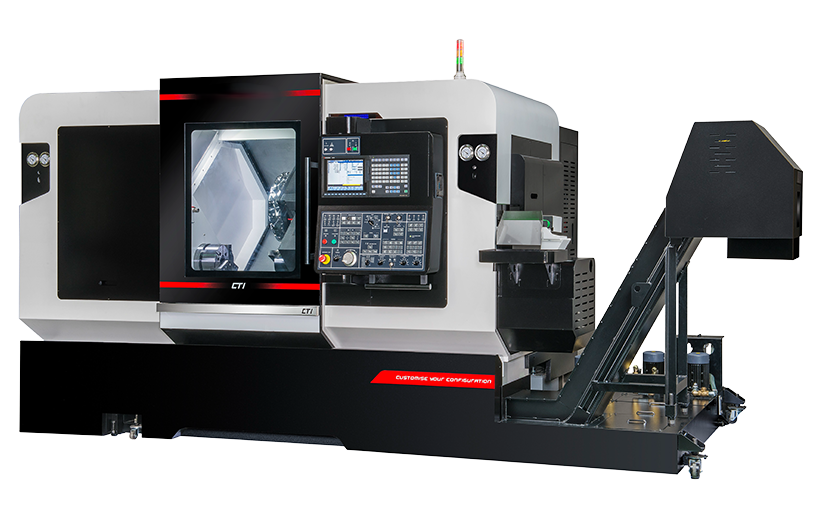

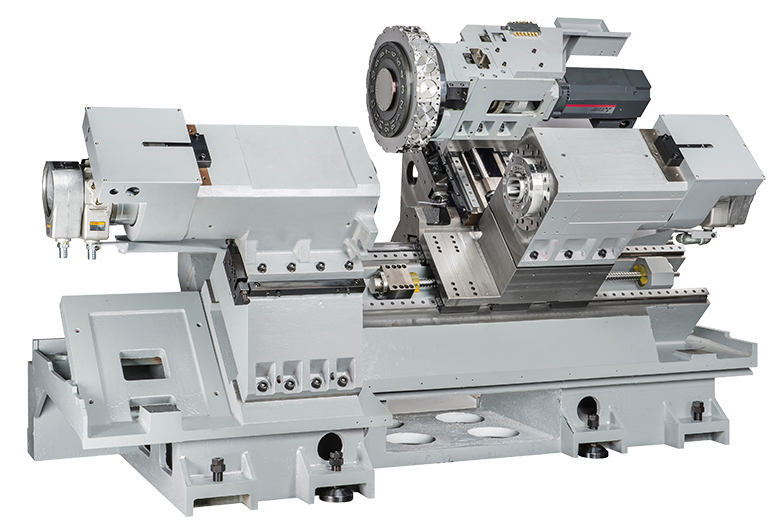

CT1-76YM — это тайваньский высокотехнологичный токарный обрабатывающий центр с ЧПУ. Он спроектирован по схеме «один револьвер, два шпинделя» (главный и противошпиндель) и оснащен полноценной осью Y для сложной комплексной обработки деталей за один установку.
Технические характеристики модели CT1-76YM
| Параметр | Значение |
| Система ЧПУ | Mitsubishi / Fanuc |
| Макс. диаметр точения | Ø 325 мм |
| Стандартный диаметр точения | Ø 210 мм |
| Макс. длина точения | 560 мм |
| Макс. диаметр обрабатываемого прутка | Ø 76 мм |
| Ход по осям (X1 / Y1 / Z1) | 225 мм / ±50 мм / 636 мм |
| Скорость быстрых перемещений (X / Y / Z) | 16 / 6 / 40 м/мин |
Характеристики шпинделей
Главный шпиндель:
Мощность двигателя: 15 / 22 кВт (для Mitsubishi) или 18 / 22 кВт (для Fanuc)
Макс. скорость вращения: 4000 об/мин
Торец шпинделя: A2-6
Размер патрона: 8 дюймов
Противошпиндель (Sub-Spindle):
Мощность двигателя: 7.5 / 11 кВт
Макс. скорость вращения: 4000 об/мин
Диаметр проходного отверстия для прутка: Ø 65 мм
Ход противошпинделя (ось B): 690.5 мм

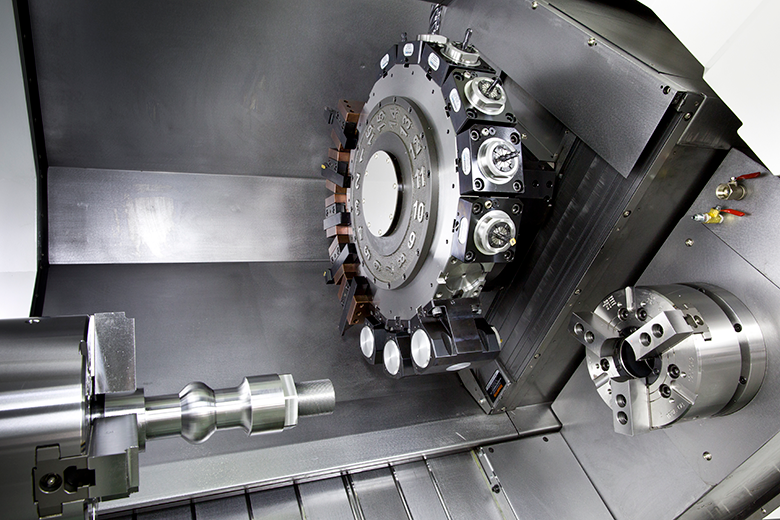

Револьверная головка и приводной инструмент
Тип головки: Сервоприводная револьверная головка
Количество позиций: 16 позиций (все могут быть приводными)
Тип крепления инструмента: BMT65
Скорость приводного инструмента: 60–6000 об/мин
Мощность привода инструмента: 3.7 / 5.5 кВт
Размер цанги: ER32
