Описание

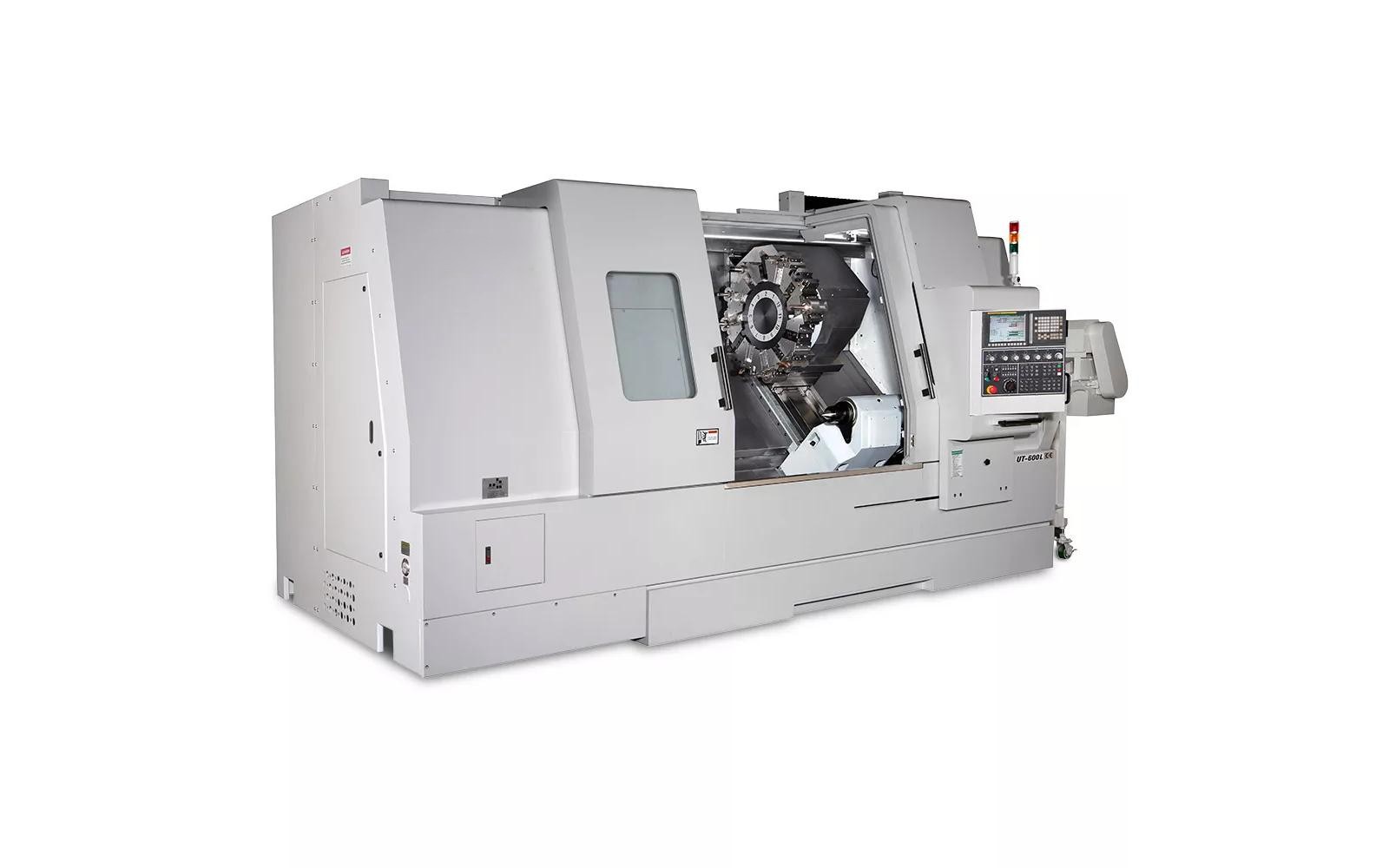

Токарный станок с ЧПУ и жесткой наклонной станиной UT-600 — это сверхтяжелый токарный обрабатывающий центр, предназначенный для прецизионной и черновой обработки крупногабаритных деталей. В отличие от модели UT-400, он обладает увеличенной зоной обработки, повышенной массой и жесткостью структуры, что позволяет эффективно обтачивать заготовки весом в несколько тонн.
Ключевые особенности конструкции
- Усиленная цельнолитая станина (45°): изготовлена из высокопрочного чугуна Meehanite, гасит экстремальные вибрации при прерывистом резании и обеспечивает эффективный отвод стружки.
- Сверхмощные коробчатые направляющие (Box Way): увеличенная ширина плоских направляющих скольжения по осям X и Z гарантирует высочайшую жесткость всей конструкции при максимальных нагрузках.
- Двухступенчатый редуктор: шпиндель комплектуется мощной 2-ступенчатой коробкой передач в базовой конфигурации для достижения колоссального крутящего момента на низких оборотах.
Технические характеристики:
| Параметры / модель | UT-600 | ||||
| Система ЧПУ | Fanuc Oi-TD | ||||
| Максимальный диаметр детали над станиной, мм | 1030 | ||||
| Максимальный диаметр детали над суппортом, мм | 950 | ||||
| Максимальный обрабатываемый диаметр, мм | 900 | ||||
| Максимальная обрабатываемая длина, мм | 1100 | 1400 | 2100 | 3000 | 4000 |
| Передний конец шпинделя | А2-11 / А2-15 | ||||
| Диаметр патрона, мм | 380 / 455 (510) | ||||
| Отверстие в шпинделе, мм | 131 / 205 | ||||
| Максимальная частота вращения шпинделя, Об/мин | 2200 / 1300 | ||||
| Мощность привода шпинделя, кВт | 30/37 + коробка передач на 2 скорости | ||||
| Максимальный диаметр прутка, мм | 115 / 117 (180) | ||||
| Перемещение по оси Z, мм | 1200 | 1500 | 2200 | 3100 | 4100 |
| Перемещение по оси X, мм | 450+20 | ||||
| Ускоренные перемещения по оси Z, мм | 24 | 24 | 16 | 11 | 6 |
| Ускоренные перемещения по оси X, мм | 20 | ||||
| Точность позиционирования / повторяемость, мм | +/-0,005 / +/-0,003 | ||||
| Количество инструмента | 12 | ||||
| Сечение державки резца, мм | 32х32 | ||||
| Максимальный диаметр осевого инструмента, мм | 50 | ||||
| Ход пиноли, мм | 150 | ||||
| Диаметр пиноли, мм | 110 | ||||
| Конус пиноли | МТ5 | ||||
| Габариты (ДхШхВ), мм | 5300х2500х2600 | 5700х2500х2600 | 6300х2500х2600 | 7400х2500х2600 | 8500х2500х2600 |
| Вес, кг | 12000 | 13000 | 15000 | 19000 | 23000 |
Стандартная комплектация:
- трехкулачковый патрон Strong с гидроцилиндром;
- люнет;
- система ЧПУ FANUC Oi-TC;
- монитор цветной 8.4″ LCD;
- интерфейс RS-232;
- револьверная головка с гидравлическим приводом;
- набор оснастки из резцедержателей и прижимных планок для револьверной головки;
- кондиционер для электрошкафа;
- гидравлическая станция;
- система подачи СОЖ (4-bar);
- полное ограждение X/Z осей;
- система автоматической смазки;
- трехцветная сигнализация режимов работы станка;
- конвейер для стружки и тележка для стружки;
- стандартный набор комплекта сырых и закаленных кулачков;
- инструмент для установки станка;
- инструкции по эксплуатации на английском и русском языке;
- инструкции по программированию Fanuc.
Дополнительная комплектация:
- замена трехкулачкового патрона и гидроцилиндра Strong(Тайвань) на Howa (Япония) или Kitagawa (Япония);
- приводная револьверная головка + C-ось;
- устройство размерной привязки инструмента Renishaw HPRA (съемное устройство);
- автоматическая дверь;
- трансформатор;
- интерфейс для загрузочного устройства DH-65;
- загрузочное устройство Fedek DH-65 1,2 м ф5-65;
- загрузочное устройство Fedek DH-65L 1,5 м ф5-65;
- деталеуловитель;
- конвейер для готовых деталей;
- кондиционер для электрического шкафа;
- отделитель масляного тумана;
- отделитель масла от СОЖ.
