| Основные ХАРАКТЕРИСТИКИ |
| Наименование осей |
X, Y, Z, C |
| Максимальный диаметр прутка |
42 мм |
| Максимальная длина обработки |
Диаметр прутка х 2.5 — 3 |
| Максимальный диаметр сверления в осевом направлении |
Неприводное сверло:Ø13 мм. Приводное сверло: Ø 6 мм. |
| Максимальная нарезаемая метчиком резьба |
Неприводной метчик: М 10, Приводной метчик М5 |
| Макс. диаметр радиального сверления |
Приводное сверло: Ø 6мм. |
| Размер 3-кулачного патрона |
6 дюймов 125 (мм) |
| Макс. радиально нарезаемая резьба |
Приводной метчик: М5 |
| ШПИНДЕЛЬ |
| Тип цанги в шпинделе |
173Е |
| Дискретность поворота шпинделя |
0.001 (ось С) |
| Мощность двигателя шпинделя |
3.7/55 кВт |
| Макс. скорость вращения шпинделя |
4,500 об/мин. |
| Высота центра шпинделя |
1.120 мм. |
| Диаметр отверстия в шпинделе |
Ø46 мм. |
| ПЕРЕМЕЩЕНИЯ |
| Перемещение по оси X |
140 мм. |
| Перемещение по оси Z |
160 мм. |
| Перемещение по оси У |
120 мм. |
| Мощность осевых серводвигателей |
0.75 кВТ (ЧПУ FANUC) |
| Скорость ускоренных перемещений |
24 м/мин. (макс.) |
| ИНСТРУМЕНТАЛЬНОЕ ИСПОЛНЕНИЕ |

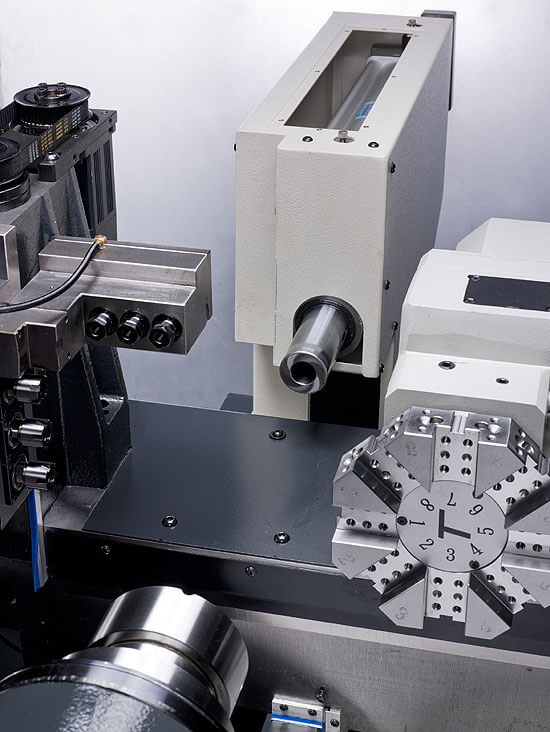

| Револьверная головка |
8 позиционная с серводвигателем / приводная (Опция) |
| Цанги для цанговых держателей |
Радиальные: 3/ER16 (Ø 10 мм.)Осевые: 3/ ER11( Ø 7 мм.) Опция: 2/ER20 (Ø13 мм.) |
| Мощность двигателя, приводных инстурментов |
0.75 кВТ (ЧПУ FANUC) |
| Сечение токарного резца |
16х16 мм. |
| Мак. диаметр расточной оправки |
Ø 20 мм. |
| Цанги неприводных осевых инструментов |
ER16 (Ø 10 мм.), Опция: ER20 (Ø13 мм.) |
| Мощность двигателя гидростанции |
0.75 кВТ |
| Мощность насоса подачи СОЖ |
0.75 кВТ |
| Мощность насоса подачи смазки |
0.75 кВТ |
| ДРУГИЕ ХАРАКТЕРИСТИКИ |
| Питание |
3ф 220В х 10 кВА |
| Потребление сжатого воздуха |
6 кг./см2х50л/мин. |
| Габаритные размеры станка (шир. х гл. х выс.) |
2,060 х 1,660 х 1,700мм. (С задней бабкой: 2,460 х 1,660 х1,700 мм) |
| Масса станка |
2,220 кг |
