Описание

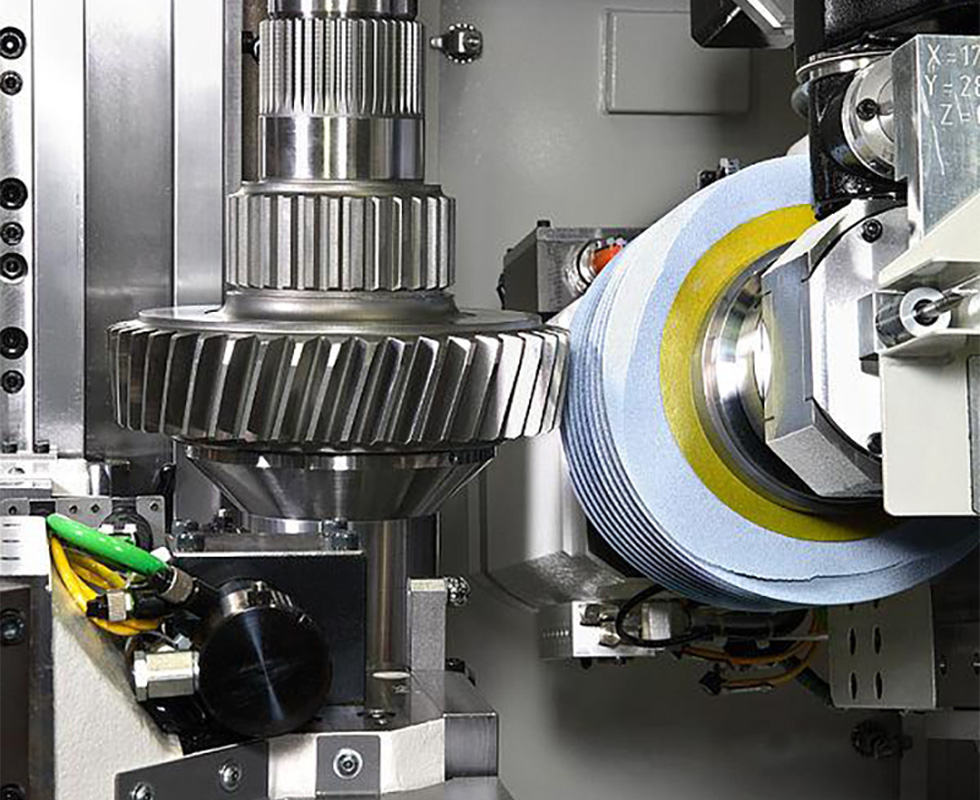

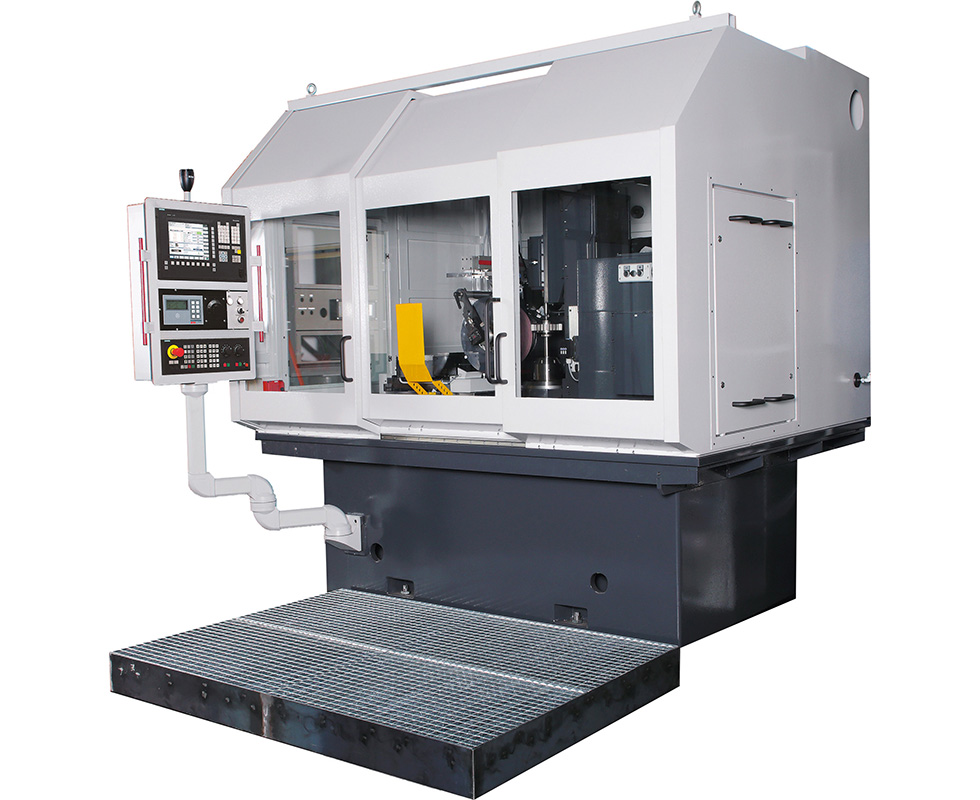

GearSpect SBO 300 / 340 / 400 CNC — это линейка высокопроизводительных вертикальных зубошлифовальных станков, работающих по методу непрерывного обката (червячным шлифовальным кругом). Станки предназначены для окончательной (финишной) высокоточной обработки прямозубых и косозубых колес внешнего зацепления после термического упрочнения.
Серия делится на две основные технологические версии: Basic (7 управляемых осей ЧПУ) и HighSpeed (8 управляемых осей ЧПУ, повышенная скорость и мощность охлаждения).
Технические характеристики моделей SBO
| Технический параметр | Модификация SBO 300 | Модификация SBO 340 | Модификация SBO 400 |
| Максимальный диаметр детали | 300 мм | 340 мм | 400 мм |
| Максимальный модуль | 6,0 мм | 8,0 мм | 8,0 мм |
| Количество осей ЧПУ (Basic) | 7 осей | 7 осей | 7 осей |
| Количество осей ЧПУ (HighSpeed) | 8 осей | 8 осей | 8 осей |
| Скорость резания (Basic) | до 35 м/с | до 35 м/с | до 35 м/с |
| Скорость резания (HighSpeed) | до 63 м/с | до 63 м/с | до 63 м/с |
| Метод зубошлифования | Непрерывный обкат | Непрерывный обкат | Непрерывный обкат |
Описание конструктивных особенностей
- Синхронизация шпинделей: Электронная связь между вращением шлифовального круга и заготовкой (электронная гитара) исключает погрешности классических механических цепей деления. Позиционирование круга относительно впадины зуба автоматизировано.

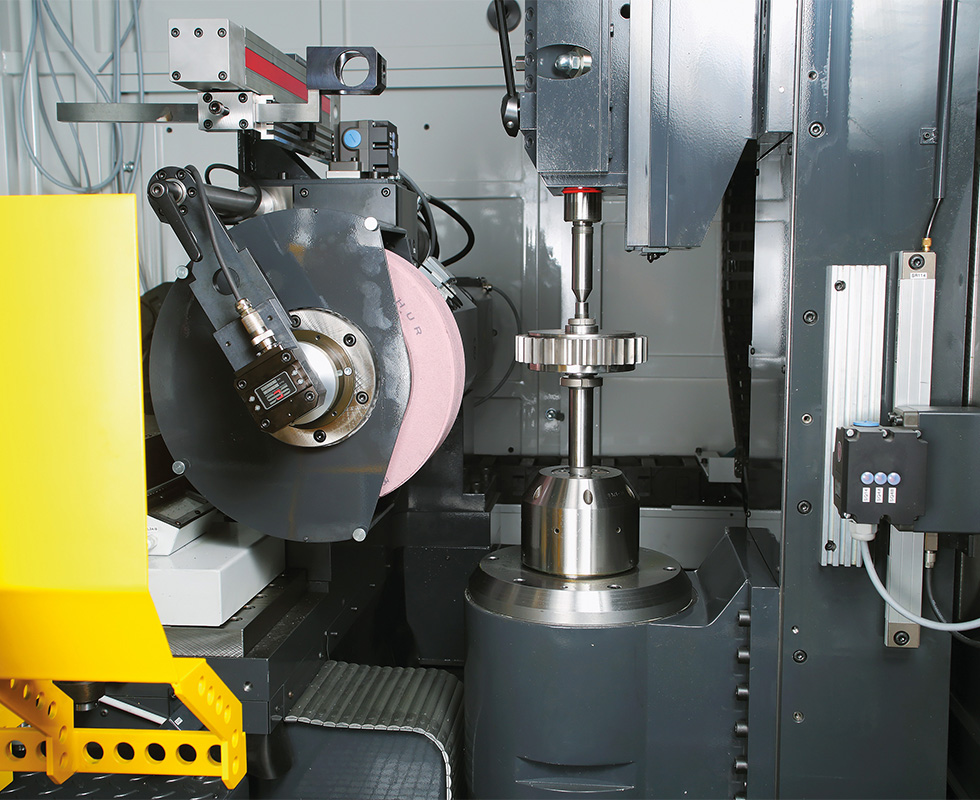

- Интегрированная автоматика круга: Уже в базовой комплектации станки оснащаются встроенным устройством автоматической правки круга (алмазным роликом) и системой динамической балансировки в процессе работы. Это компенсирует дисбаланс и исключает появление микроволн на шлифуемой поверхности зуба.
- Тангенциальная подача: Процесс шлифования идет с одновременным осевым и тангенциальным смещением (Shifting). Это позволяет равномерно изнашивать шлифовальный круг по всей его длине и сохранять эталонную геометрию детали.
- Аппаратная база: Станки работают под управлением ЧПУ Siemens Sinumerik (например, 840Di) и приводов Simodrive. Для точного съема координат используются прецизионные оптические линейки и круговые датчики Heidenhain.
- Версия HighSpeed: Модификация на 63 м/с требует усиленной защиты. Она поставляется с высокопроизводительной насосной станцией охлаждения и системой сепарации масляного тумана из рабочей зоны во избежание прижогов металла.
