Описание

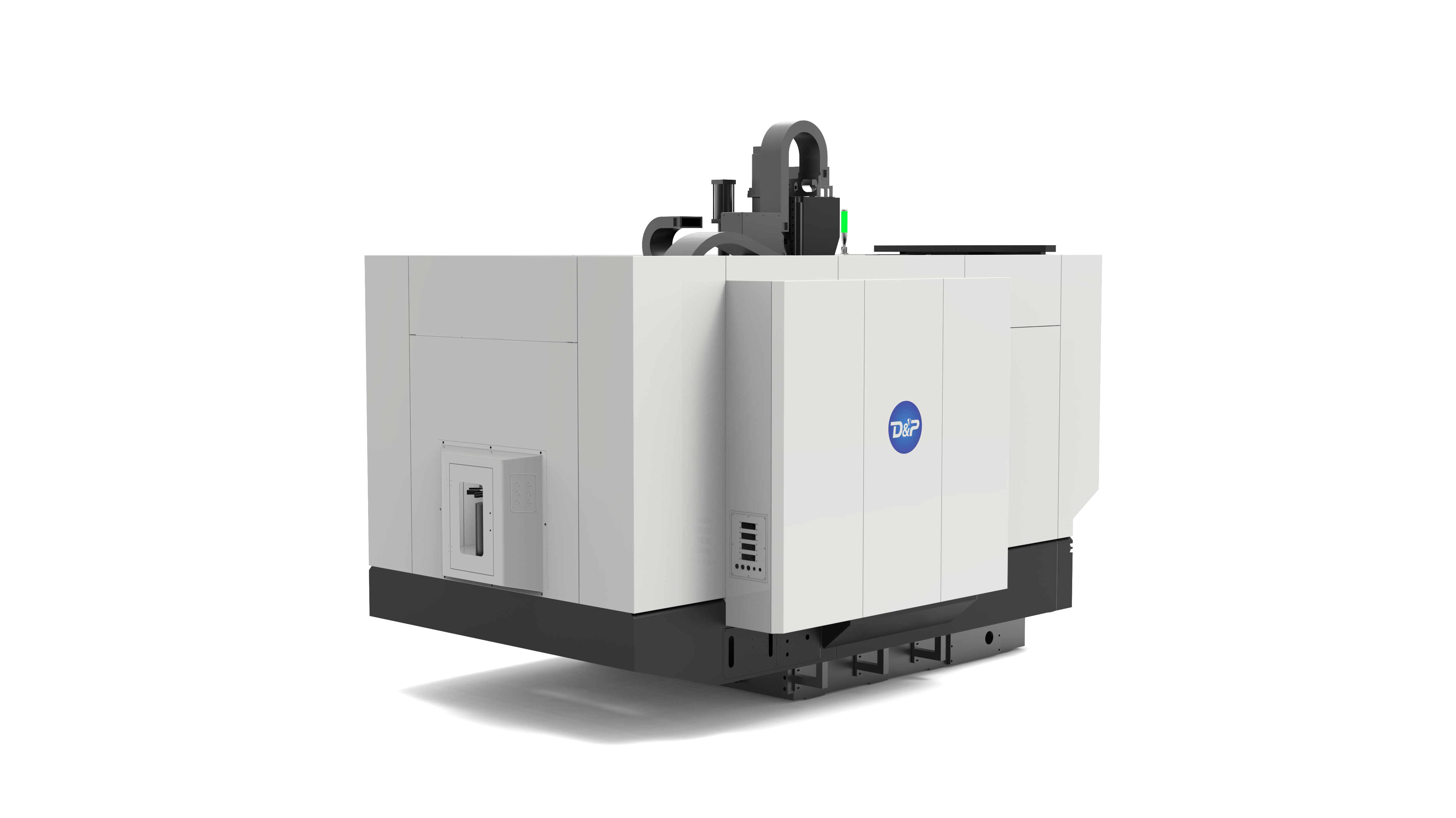

Пятиосевой вертикально-фрезерный обрабатывающий центр DEPU G630 представляет собой старшую, более мощную и крупногабаритную модель в линейке высокопрецизионных станков DEPU (в сравнении с младшей G300). Цифровой индекс указывает на стандартный диаметр наклонно-поворотного стола. Станок построен по жесткой портальной схеме (Gantry Type) с верхним расположением крестового суппорта, что обеспечивает идеальную термодинамическую стабильность при тяжелой силовой и финишной обработке крупногабаритных деталей (штампов, пресс-форм, корпусных элементов).
Ключевые эксплуатационные преимущества DEPU G630:
Высокая грузоподъемность: Стол DD-motor рассчитан на заготовки весом до 500 кг. Это позволяет обрабатывать не только легкосплавные крыльчатки, но и тяжелые стальные пресс-формы.
Портальная архитектура мостового типа: Колонны зафиксированы на станине, а перемещения по X/Y/Z осуществляются верхним узлом. Это исключает влияние веса заготовки на динамику осей и точность геометрии.
Термостабилизация: Принудительный контур охлаждения рубашки шпинделя, мотор-редукторов осей вращения и станины минимизирует температурный дрейф при длительных циклах непрерывной пятиосевой обработки.
Технические характеристики DEPU G630
| Характеристика / Параметр | Технические показатели |
| Параметры перемещений | |
| Ход по оси X | 630 мм |
| Ход по оси Y | 750 мм |
| Ход по оси Z | 500 мм |
| Расстояние от торца шпинделя до поверхности стола | 150–650 мм |
| Скорость быстрых перемещений (X / Y / Z) | до 48 / 48 / 48 м/мин (опционально до 60 м/мин) |
| Наклонно-поворотный стол (Люлька) | |
| Диаметр рабочей поверхности стола | Ø 630 мм |
| Максимальный размер обрабатываемой заготовки | Ø 650 × 500 мм |
| Ход наклонной оси A / B (в зависимости от люльки) | ±120° (или -120° / +30°) |
| Ход круговой оси C (вращение) | 360° (непрерывное) |
| Тип привода поворотных осей (A, B, C) | Встроенные моментные двигатели (Direct Drive) |
| Максимальная нагрузка на стол | 500 кг |
| Шпиндельный узел | |
| Тип шпинделя | Высокоскоростной мотор-шпиндель с масляным охлаждением |
| Максимальная скорость вращения | 12 000 / 15 000 / 18 000 об/мин (в зависимости от ТЗ) |
| Тип конуса шпинделя | HSK-A63 / BBT40 |
| Мощность шпинделя (ном. / макс.) | 25 / 35 кВт |
| Максимальный крутящий момент | до 120–160 Нм |
| Инструментальный магазин | |
| Емкость магазина инструментов | 30 / 40 / 60 позиций (цепного или барабанного типа) |
| Макс. диаметр инструмента (с занятыми / пустыми соседними гнездами) | Ø 75 / Ø 125 мм |
| Макс. длина / вес инструмента | 300 мм / 8 кг |
| Точность (по стандартам ISO/VDI) | |
| Измерительная система обратной связи | Оптические линейки (Heidenhain) по осям X/Y/Z, круговые энкодеры на осях вращения |
| Поддержка пятиосевой интерполяции | Динамическая функция контроля кончика инструмента RTCP |
| Точность позиционирования (X/Y/Z) | ±0.004 мм |
| Повторяемость результатов | ±0.0025 мм |
| Общие данные | |
| Система ЧПУ (на выбор) | Heidenhain TNC 640 / Siemens 840D / Fanuc 31i |
| Конструктивное исполнение | Портал из модифицированного механика-чугуна с симметричной структурой |
| Вес оборудования нетто | ~9500 кг |
