Описание

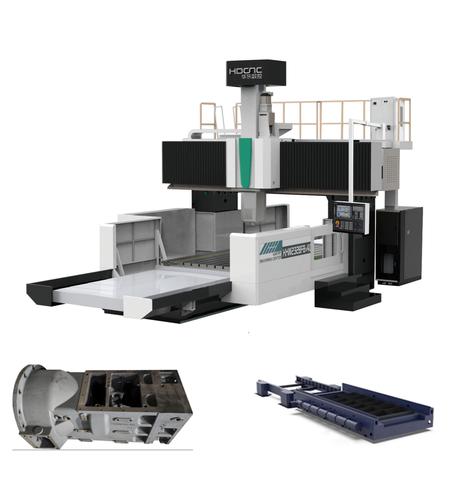

XKW23 Series — серия высокоточных и высокожёстких портальных фрезерных станков с ЧПУ. Конструкция портальной рамы обеспечивает отличную статическую и динамическую жёсткость. Все три оси оснащены прецизионными шариковыми винтами с двойной гайкой и предварительным натягом. X и Y оси — тяжёлые линейные направляющие, Z-ось — прямоугольные жёсткие направляющие с двойными азотными балансировочными цилиндрами. Шпиндельный узел высокой жёсткости позволяет выбирать привод через редуктор или прямое соединение.
Идеально подходит для фрезерования крупных станин, плит, корпусов, рам, балок и длинномерных деталей в тяжёлом станкостроении, энергетическом, судостроительном и общем машиностроении.
Основные технические характеристики (представители серии)
| № | Параметр / Конфигурация | XKW2350FT×80 | XKW2328B×30 | XKW2332FT×60 |
| 1 | Ширина портала, мм | 5000 | 2800 | 3200 |
| 2 | Ход X (продольный), мм | 8300 | 3200 | 6200 |
| 3 | Ход Y (поперечный), мм | 5600 | 3000 | 3400 |
| 4 | Ход Z (вертикальный), мм | 1500 | 1000/1250 | 1250/1500 |
| 5 | Размер стола (Ш×Д), мм | 3500×8000 | 2000×3000 | 2500×6000 |
| 6 | Макс. нагрузка на стол, т | 40 | 12 | 24 |
| 7 | Мощность шпинделя, кВт | 30/36 | 22/26 | 22/26 |
| 8 | Макс. скорость шпинделя, об/мин | 3500 | 6000/4000 | 6000/4000 |
| 9 | Конус шпинделя | BT50 | BT50 | BT50 |
| 10 | Магазин инструмента | 24/32/40/60 | 24/32/40/60 | 24/32/40/60 |
Ключевые преимущества:
- Высокая статическая и динамическая жёсткость портала;
- Двойное старение отливок;
- Прецизионные шариковые винты с предварительным натягом;
- Жёсткая Z-ось с балансировкой;
- Возможность выбора привода шпинделя (редуктор / прямой).
XKW23 Series — мощное решение для обработки крупногабаритных и длинных деталей.
