Описание

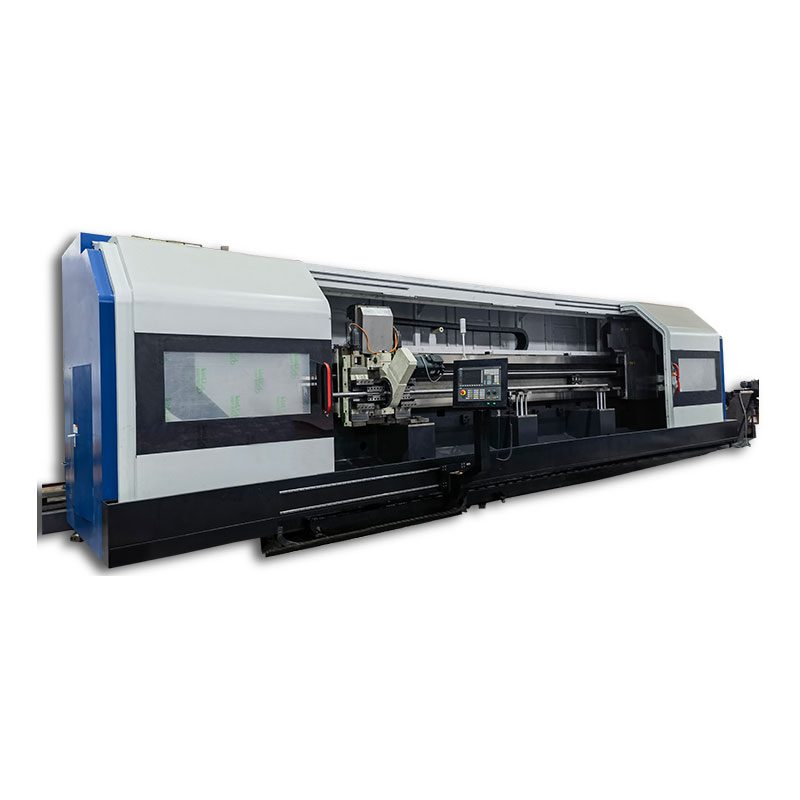

Станок для вихревого точения шариковых винтов с ЧПУ — специализированный прецизионный станок, предназначенный для высокоточной обработки шариковых ходовых винтов, которые являются ключевыми компонентами в аэрокосмической технике, автомобилестроении, робототехнике и других отраслях, где требуется максимальная механическая точность и надежность.
Станок оснащен мощным шпинделем C-оси с крутящим моментом свыше 4500 Н·м, тремя вихревыми головками с проходными отверстиями ∅130/∅180/∅250 мм, что позволяет обрабатывать заготовки диаметром от 25 до 200 мм и эффективной длиной до 3000 мм. Благодаря топовым комплектующим (система ЧПУ Siemens, подшипники FAG/SKF/NSK, сервоприводы Siemens, энкодеры Renishaw) станок достигает высочайшего уровня точности P5.
Основные технические характеристики
| № | Параметр / Конфигурация | Значение / Спецификация |
|---|---|---|
| 1 | Диапазон диаметров обработки | 25–200 мм |
| 2 | Эффективная длина обработки | до 3000 мм |
| 3 | Крутящий момент шпинделя (C-ось) | > 4500 Н·м |
| 4 | Скорость вращения шпинделя | 0–15 об/мин |
| 5 | Диаметры проходных отверстий вихревых головок | ∅130 / ∅180 / ∅250 мм |
| 6 | Крутящий момент оси Z | > 45 Н·м |
| 7 | Крутящий момент оси X | > 25 Н·м |
| 8 | Точность обработки | P5 (при соотношении длины к диаметру < 1:40) |
| 9 | Осевое биение шпинделя | ≤ 0.003 мм |
| 10 | Радиальное биение шпинделя | ≤ 0.005 мм |
Ключевые преимущества:
- Высочайшая геометрическая точность и стабильность;
- Премиальные комплектующие мировых лидеров;
- Надежное решение для производства прецизионных шариковых винтов.
Станок для вихревого фрезерования шариковых винтов с ЧПУ — это оборудование, которое гарантирует качество и точность, необходимые для высокотехнологичных отраслей.
