Описание

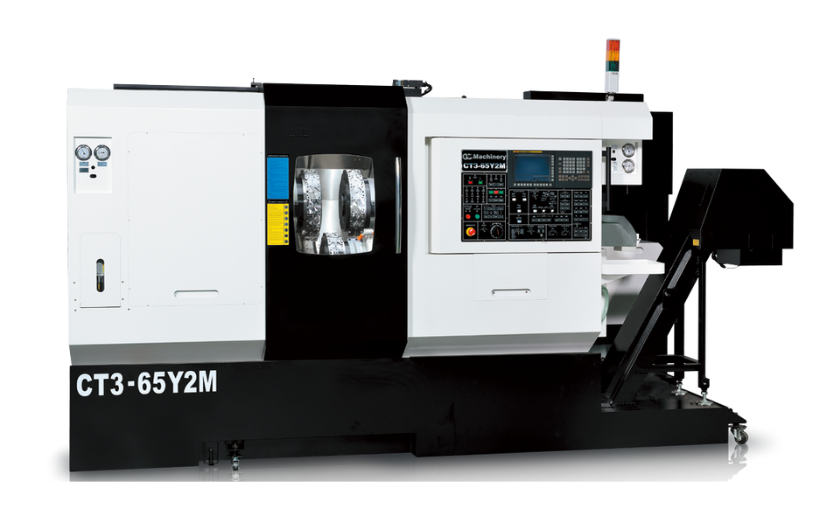

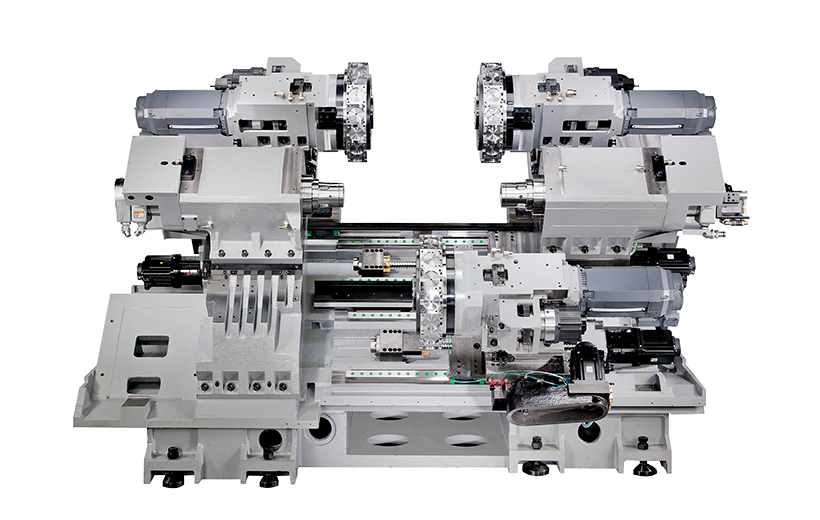

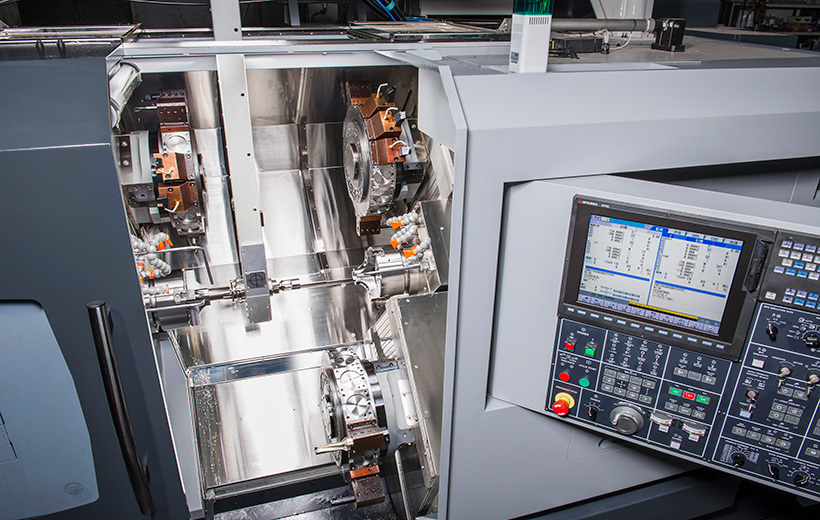

Серия CT3 представляет собой флагманскую линейку токарных обрабатывающих центров повышенной производительности. Главное отличие от серии CT2 — это наличие трех инструментальных револьверных головок (вместо двух) и двух независимых осей Y, что дает в сумме до 48 позиций приводного инструмента. Это позволяет вести сложнейшую одновременную обработку детали с двух сторон без потери времени на разделение инструмента.
Основные технические характеристики модификаций CT3-52Y2M и CT3-76Y2M приведены в таблице:
| Характеристика / Параметр | CT3-52Y2M | CT3-76Y2M |
| Рабочая зона | ||
| Макс. диаметр точения | 325 мм | 325 мм |
| Стандартный диаметр точения | 210 мм | 210 мм |
| Диаметр вращения над станиной | 830 мм | 830 мм |
| Макс. длина точения | 310 мм | 285 мм |
| Макс. диаметр обрабатываемого прутка | 51 мм | 76 мм |
| Расстояние между центрами шпинделей | 1045 мм | 1045 мм |
| Главный и противошпиндель | ||
| Тип шпинделей | Встроенный мотор-шпиндель | Встроенный мотор-шпиндель |
| Макс. скорость вращения | 6000 об/мин | 4000 об/мин |
| Торцевой зазор шпинделя | A2-5 | A2-6 |
| Диаметр отверстия шпинделя | 60.5 мм | 76 мм |
| Точность индексации (Ось C) | 0.001° (оба шпинделя) | 0.001° (оба шпинделя) |
| Мощность двигателя шпинделя (Fanuc) | 11 / 15 кВт | 18 / 22 кВт |
| Револьверные головки | ||
| Количество револьверных головок | 3 серво-головки | 3 серво-головки |
| Общее число позиций инструмента | 48 (16 × 3) | 48 (16 × 3) |
| Макс. скорость приводного инструмента | 6000 об/мин | 6000 об/мин |
| Мощность привода инструмента | 3.7 / 5.5 кВт | 3.7 / 5.5 кВт |
| Тип держателя инструмента | BMT 55 | BMT 55 |
| Параметры перемещений | ||
| Ход по осям X1 / X2 / X3 | 227.5 / 227.5 / 230 мм | 227.5 / 227.5 / 230 мм |
| Ход по осям Z1 / Z2 / Z3 | 310 / 250 / 440 мм | 252 / 250 / 382 мм |
| Ход по осям Y1 / Y2 (независимые) | ±50 / ±50 мм | ±50 / ±50 мм |
| Ход по оси B (противошпиндель) | 775 мм | 655 мм |
| Скорость быстрых перемещений (X/Y/Z) | 16 / 6 / 40 м/мин | 16 / 6 / 40 м/мин |
| Общие данные | ||
| Система ЧПУ | Fanuc / Mitsubishi | Fanuc / Mitsubishi |
| Габаритные размеры (Д × Ш × В) | 4262 × 2390 × 2230 мм | 4262 × 2390 × 2230 мм |
| Вес станка (включая конвейер стружки) | ~10500 кг | ~10500 кг |
