Описание

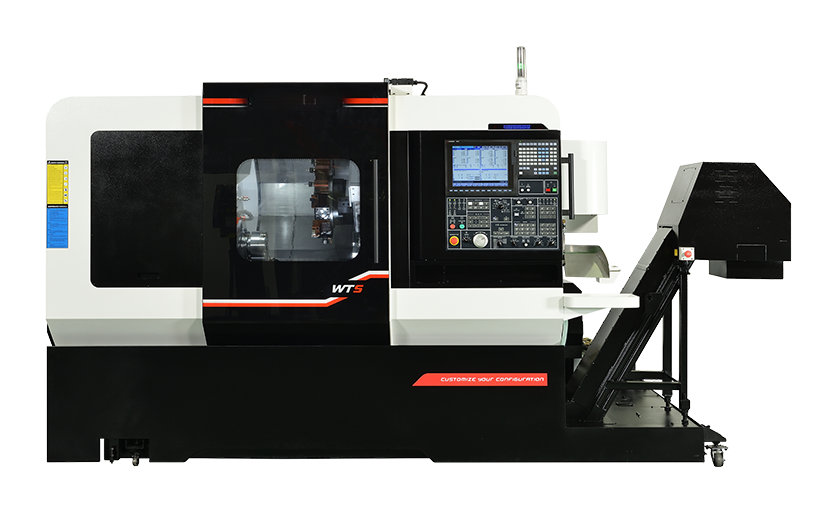

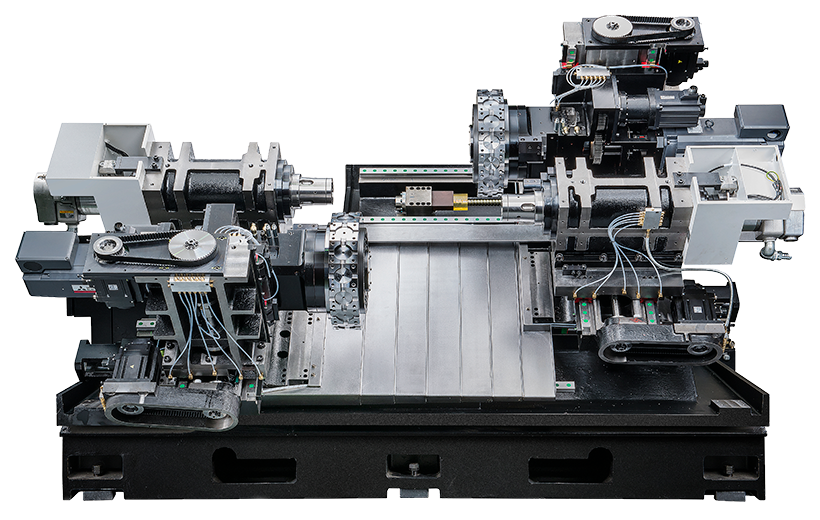

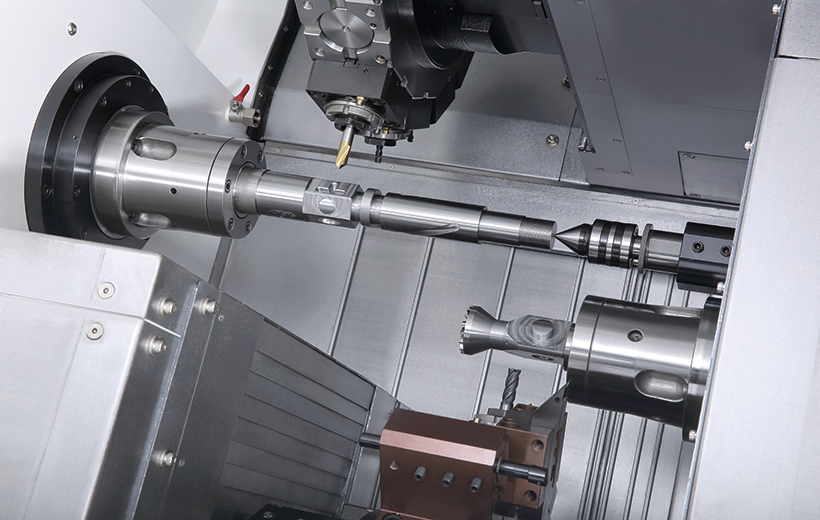

Серия высокопроизводительных токарных центров WTS разработана для сложной параллельной обработки. Главная техническая особенность этой серии — наличие оси E (вертикальное смещение противошпинделя вверх-вниз), что в сочетании с двумя револьверными головками и двойной осью Y (Y2) позволяет правому шпинделю и задней бабке работать полностью независимо, исключая взаимные помехи инструментов.
Основные характеристики моделей WTS-52Y2M и WTS-65Y2M представлены в таблице:
| Характеристика / Параметр | WTS-52Y2M | WTS-65Y2M |
| Рабочая зона | ||
| Макс. диаметр обрабатываемого прутка | 51 мм | 65 мм |
| Макс. диаметр вращения над станиной | 830 мм | 830 мм |
| Расстояние между шпинделями | 1045 мм | 1045 мм |
| Главный и противошпиндель | ||
| Тип шпинделей | Встроенный мотор-шпиндель | Встроенный мотор-шпиндель |
| Макс. скорость вращения шпинделя | 6000 об/мин | 4500 об/мин |
| Торцевой зазор шпинделя | A2-5 | A2-6 |
| Управление осью C | 0.001° (оба шпинделя) | 0.001° (оба шпинделя) |
| Револьверные головки | ||
| Количество револьверных головок | 2 приводные (BMT 55) | 2 приводные (BMT 55) |
| Общее число позиций инструмента | 32 (16 + 16) | 32 (16 + 16) |
| Макс. скорость приводного инструмента | 6000 об/мин | 6000 об/мин |
| Параметры перемещений | ||
| Ход по оси E (смещение противошпинделя) | 170 мм | 170 мм |
| Ход по осям X1 / X2 | 215 / 230 мм | 215 / 230 мм |
| Ход по осям Z1 / Z2 | 500 / 500 мм | 500 / 500 мм |
| Ход по осям Y1 / Y2 (независимые) | ±50 / ±50 мм | ±50 / ±50 мм |
| Общие данные | ||
| Система ЧПУ | Fanuc / Mitsubishi | Fanuc / Mitsubishi |
| Емкость бака СОЖ | 440 л | 440 л |
| Габаритные размеры (Д × Ш × В) | 4262 × 2390 × 2230 мм | 4262 × 2390 × 2230 мм |
| Требуемая мощность трансформатора | 60 кВА | 60 кВА |
