Описание

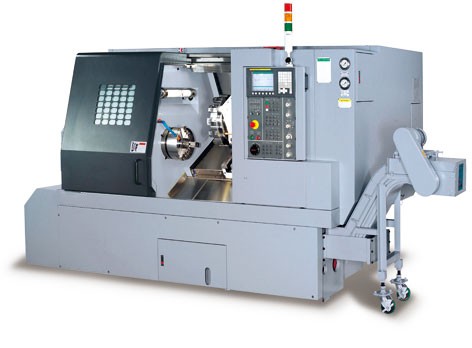

UT-300 — это тяжелый промышленный токарный обрабатывающий центр с ЧПУ, представляющий собой более мощную и крупную версию станка UT-200S.
Он предназначен для высокопроизводительной силовой обработки крупных деталей из тяжелообрабатываемых материалов в условиях серийного производства.
Конструктивные особенности
- Массивная наклонная станина (30° или 45°): Выполнена методом цельного литья из модифицированного чугуна Meehanite. Такая геометрия гарантирует поглощение мощных вибраций, термическую стабильность и эффективный отвод стружки.
- Широкие коробчатые направляющие (Box Ways): Обеспечивают максимальную жесткость суппорта, что позволяет вести прерывистое и тяжелое черновое точение с большими припусками.
- Высокодоходный главный шпиндель: Снабжен мощным двигателем с двухступенчатой структурой крутящего момента (или опциональной коробкой передач) для съема большого слоя металла на малых оборотах.
Технические характеристики:
| Параметр | Значение (Базовая модификация) |
|---|---|
| Макс. диаметр над станиной | 612 мм |
| Макс. диаметр точения | 500 мм |
| Макс. длина обработки | 700 мм (до 3000 мм в версиях L / LX) |
| Стандартный размер патрона | 10 дюймов (опции: 12 / 15 дюймов) |
| Фланец шпинделя | A2-8 (опция: A2-11) |
| Диаметр отверстия в шпинделе | 75 мм (опции: 90 / 105 мм) |
| Макс. скорость шпинделя | 3500 об/мин (2500 об/мин для больших патронов) |
| Мощность двигателя шпинделя | 15 / 18.5 кВт |
| Количество позиций инструмента | 12 позиций (гидравлическая револьверная головка) |
| Тип направляющих | Жесткие коробчатые скольжения (Box Ways) |
| Угол наклона станины | 30° или 45° (в зависимости от года выпуска/модификации) |
| Масса станка (нетто) | от 5500 кг |
