Описание

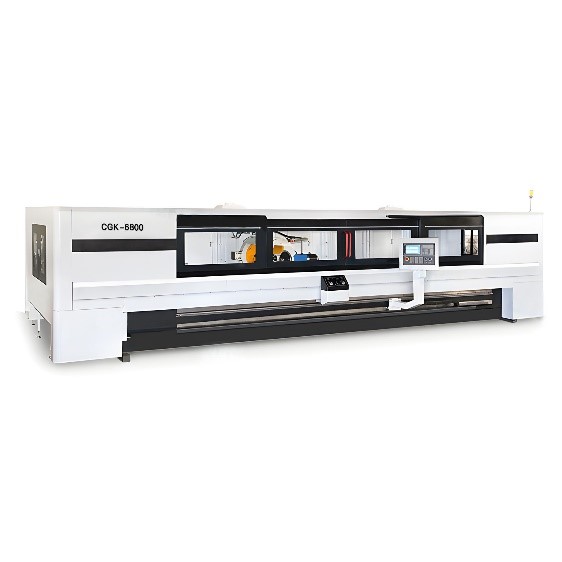

CGK-6800 — это современный высокоточный шлифовальный центр, специально разработанный для обработки длинных прецизионных ходовых винтов (дуговых шариковых, трапецеидальных и других резьбовых профилей). Станок предназначен для предприятий, требующих максимальной точности и стабильности геометрии на длинах до 6,4 метров.
Благодаря системе ЧПУ Siemens 840D, прецизионным линейкам HEIDENHAIN и энкодерам Renishaw станок гарантирует минимальные погрешности винтовой линии и превосходное качество поверхности. Полуавтоматический или полностью автоматический цикл, компенсация конусности, автоматическая правка круга и постоянное температурное охлаждение обеспечивают стабильное достижение высокого класса точности.
Идеально подходит для изготовления высокоточных шариковых и трапецеидальных винтов для станков, промышленных роботов, подъемного оборудования и других ответственных применений в машиностроении.
Основные технические характеристики
| № | Параметр / Конфигурация | Значение / Спецификация |
| 1 | Максимальное межцентровое расстояние | 6800 мм |
| 2 | Максимальная длина шлифуемой резьбы | 6400 мм |
| 3 | Диапазон диаметров шлифования | φ30 – φ500 мм |
| 4 | Максимальный угол подъёма резьбы | ±25° |
| 5 | Количество заходов резьбы | 1 – 99 |
| 6 | Шаг метрической резьбы | 1.5 – 48 мм |
| 7 | Скорость вращения заготовки | 0 – 150 об/мин |
| 8 | Скорость шпинделя шлифовального круга | 1000 – 3000 об/мин |
| 9 | Разрешение осей X/Y/Z | 0.001 мм |
| 10 | Погрешность винтовой линии (в 2π) | ≤ 0.008 мм |
| 11 | Погрешность винтовой линии (на 300 мм) | ≤ 0.023 мм |
| 12 | Шероховатость поверхности | Ra ≤ 0.32 мкм |
| 13 | Габаритные размеры | 10500 × 2600 × 2600 мм |
| 14 | Вес станка | 23500 кг |
Ключевые преимущества:
- Полный замкнутый контур управления;
- Автоматический цикл шлифования с компенсациями;
- Высокая жёсткость и термостабильность;
- Гибкие возможности оснащения (правка круга, балансировка и др.).
CGK-6800 позволяет существенно повысить качество и производительность изготовления длинных прецизионных ходовых винтов.
