Описание

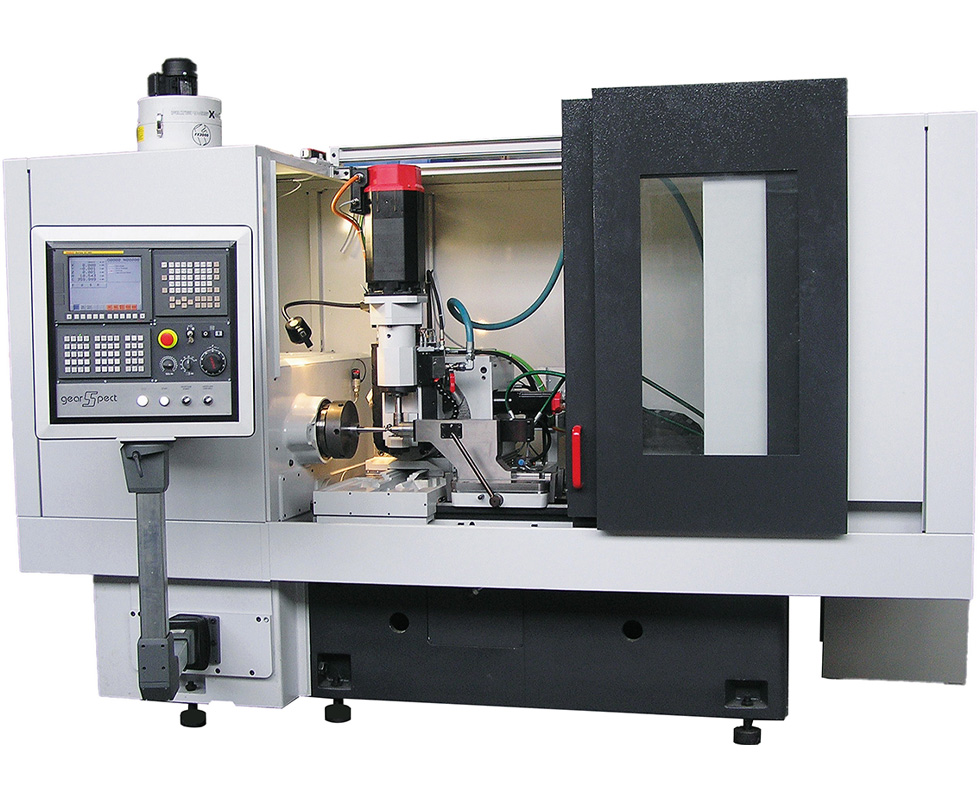

GearSpect SFH 160 / 200 / 250 CNC — это серия прецизионных 6-осевых горизонтальных зубофрезерных станков с ЧПУ. Буква «H» в названии (Horizontal) указывает на горизонтальную компоновку. Станки предназначены для высокоскоростного нарезания методом обката цилиндрических прямозубых и косозубых колес, вал-шестерен, цепных звездочек и протяженных сплайновых (шлицевых) валов в серийном и штучном производстве.
Главная конструктивная особенность горизонтальной серии — возможность зажима длинных заготовок (валов) в центрах, что технологически невозможно на вертикальных станках серий SF.
Технические характеристики моделей серий SFH
В линейку входят три модификации, отличающиеся максимальным диаметром детали, допустимым модулем и длиной зажима.
| Технический параметр | Модификация SFH 160 | Модификация SFH 200 | Модификация SFH 250 |
| Макс. диаметр заготовки | 160 мм | 200 мм | 250 мм |
| Максимальный модуль | 3,0 | 4,0 | 6,0 |
| Макс. длина зажима заготовки | 800 / 1250 / 2000 мм | 800 / 1250 / 2000 мм | 800 / 1250 / 2000 мм |
| Угол наклона винтовой линии | до ± 70° | до ± 70° | до ± 70° |
| Количество осей ЧПУ | 6 управляемых осей | 6 управляемых осей | 6 управляемых осей |
| Основной метод обработки | Зубофрезерование обкатом | Зубофрезерование обкатом | Зубофрезерование обкатом |
Ключевые преимущества и описание конструкции
- Жесткая кинематика фрезерного шпинделя: Электродвигатель главного привода интегрирован непосредственно на головку инструментального шпинделя. Это устраняет промежуточные муфты и длинные передачи, сводя к минимуму погрешность деления и обеспечивая максимальную жесткость на высоких скоростях.

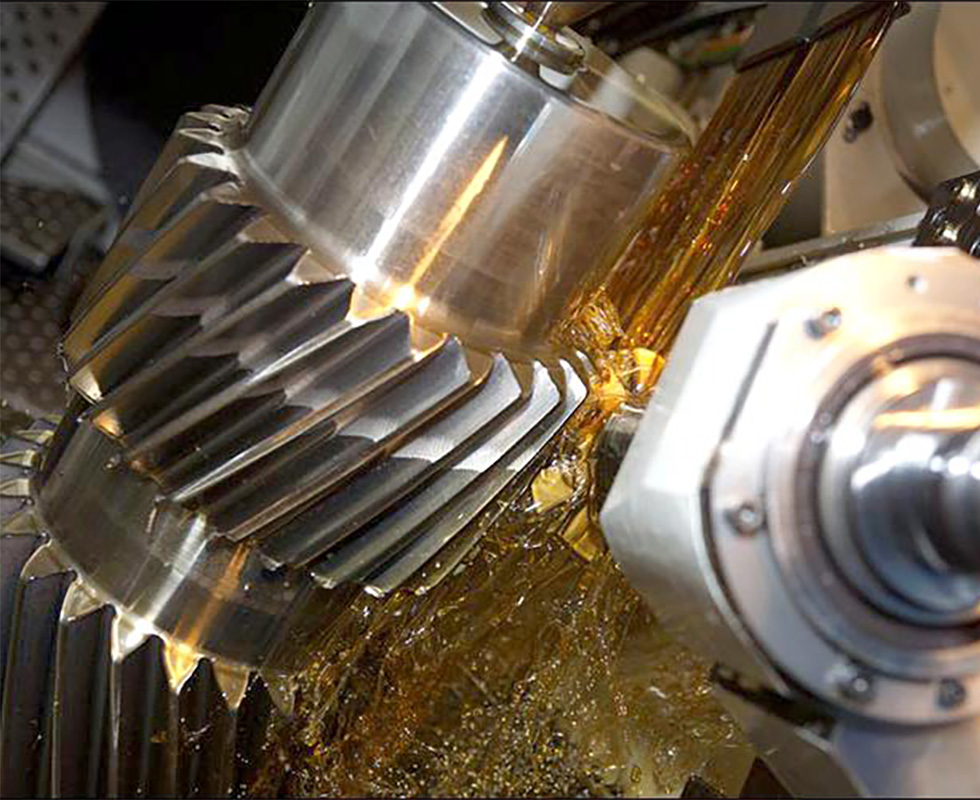

- Обработка под экстремальными углами: Станки обладают возможностью нарезать косозубые шестерни с углом наклона винтовой линии до 70°. Это делает их идеальным решением для производства винтовых пар и специфических червяков.

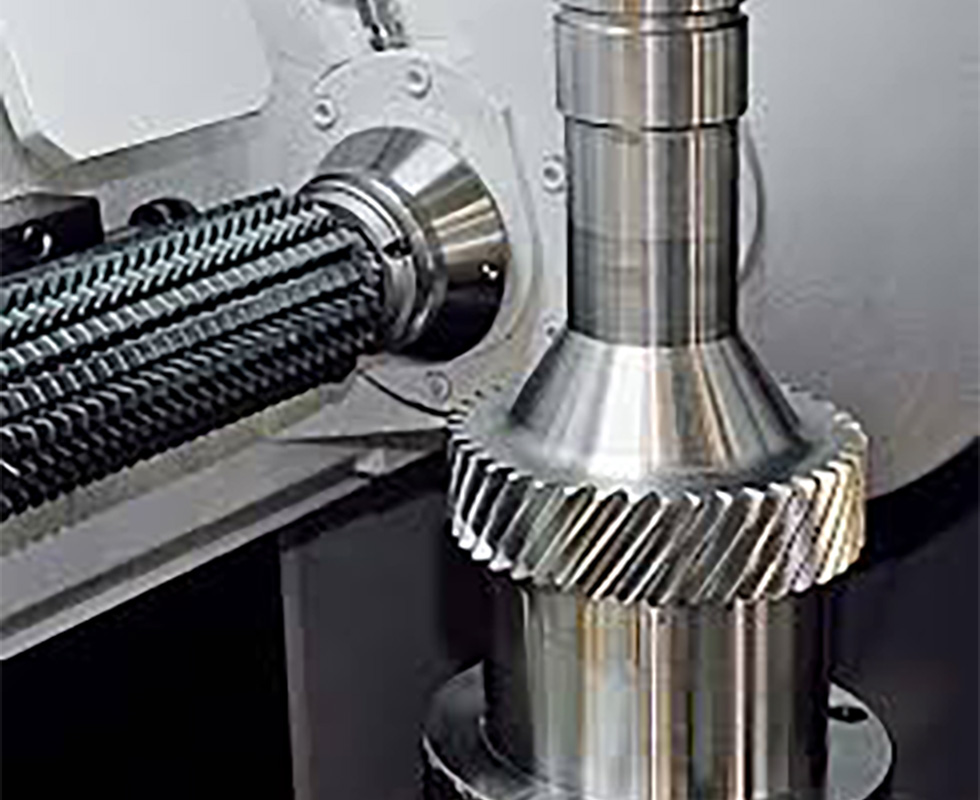

- Использование скоростного инструмента: Жесткая моноблочная станина обладает повышенными демпфирующими свойствами. На станках серии SFH можно эффективно работать многозаходными червячными фрезами из быстрорежущей стали (HSS) и современными твердосплавными фрезами с износостойкими покрытиями.

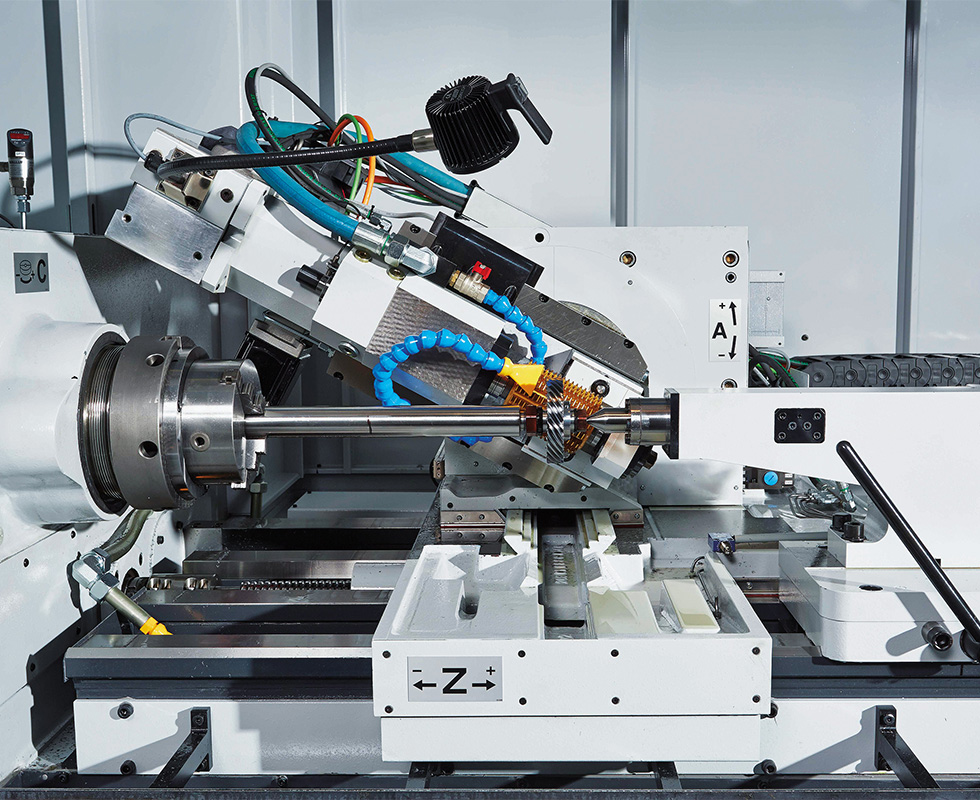

- Удобство работы с валами: Модульная конструкция позволяет выбрать модификацию с длиной станины под зажим деталей длиной до 2000 мм. Задняя бабка станка полностью синхронизирована по осям ЧПУ, что гарантирует точную фиксацию вала без риска радиального биения.
