Описание
-
- Тип станка:
-
- SB 2000 — Зубофрезерный станок (основное исполнение для обработки червячными и дисковыми фрезами).
- SB 2000 G — Профильный зубошлифовальный станок (для финишной обработки абразивными кругами).

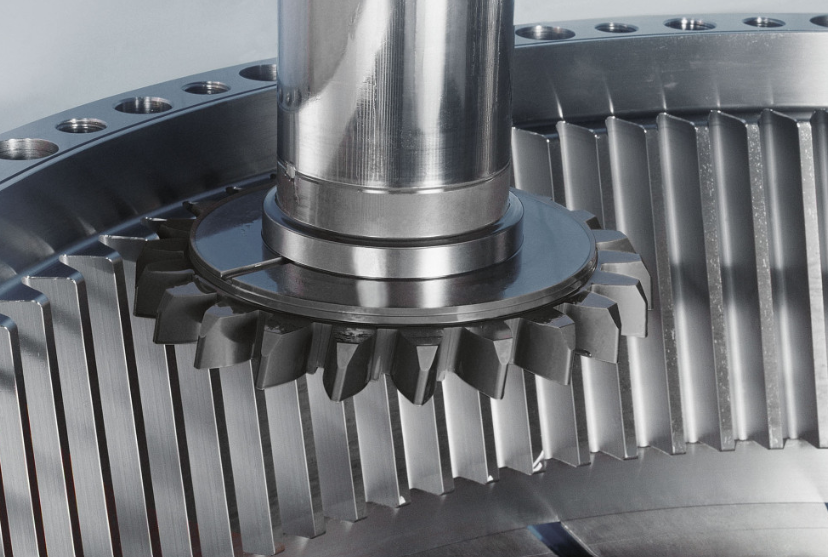

- SB 2000 S — Зубодолбежный станок (для нарезания зубьев долбяком).
-
- Тип станка:

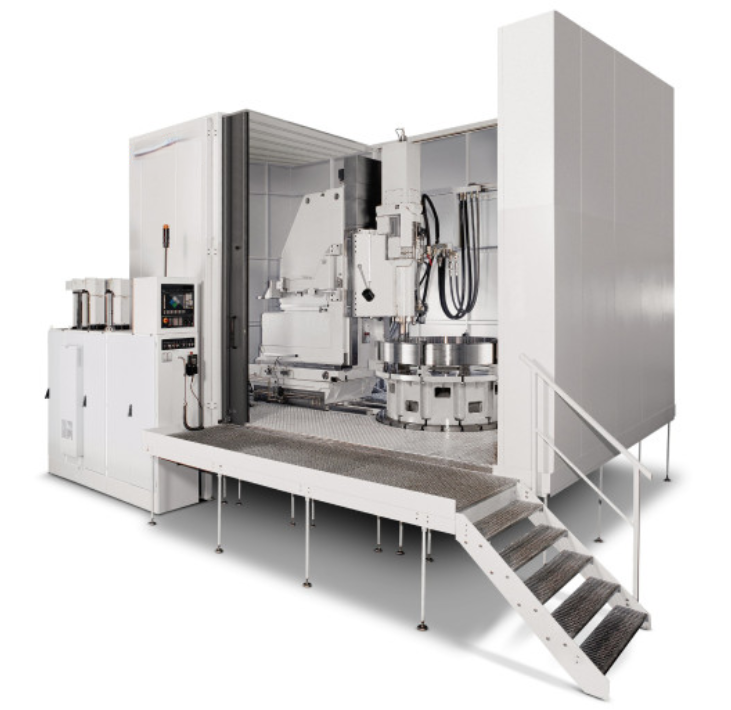

Описание конструкции
Базовая модель в классе тяжелых станков. Конструкция выполнена по классической схеме с жесткой вертикальной станиной и подвижным столом. Начиная с этого габарита, производитель полностью отказывается от подшипников качения для стола в пользу полной гидростатики (радиальной и осевой). Это устраняет трение, исключает люфты и гарантирует точность позиционирования 20-тонных деталей в пределах микронов.
-

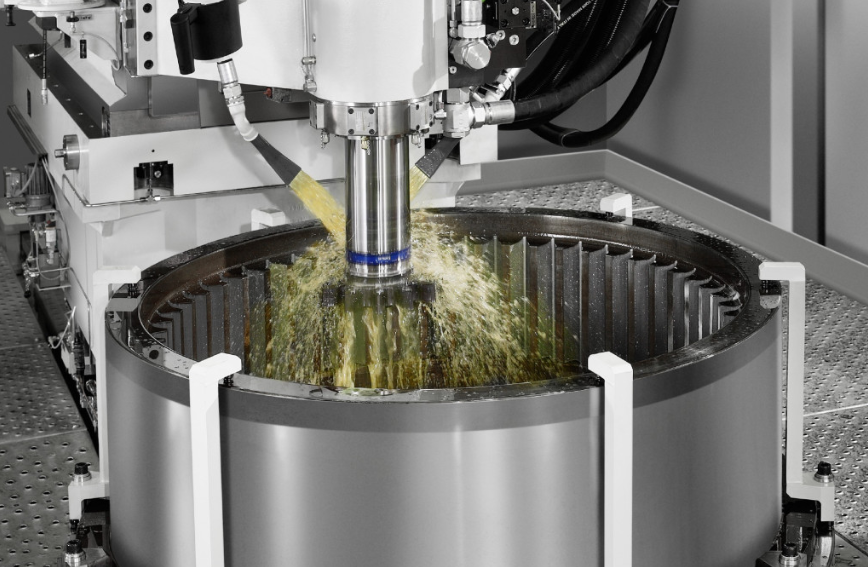

- Модификация G (Шлифовальный): Оснащается высокоскоростным шпинделем с ЧПУ-правкой круга алмазным роликом и встроенным измерительным щупом 3D.
- Модификация S (Зубодолбежный): Комплектуется жестким кривошипно-шатунным приводом долбяка для компенсации знакопеременных нагрузок.
Технологическое назначение
Высокопроизводительное нарезание и финишное шлифование цилиндрических прямозубых и косозубых колес, а также шестерен с модифицированным профилем зуба (бочкообразность, фланкирование).
-
- Конкретные детали: Бортовые редукторы карьерных самосвалов (БЕЛАЗ, CAT), тяговые шестерни магистральных тепловозов, шестерни главных судовых редукторов, планетарные передачи тяжелых экскаваторов.
- Целевые отрасли: Транспортное и локомотивостроение, карьерное автомобилестроение, среднее судостроение.
Краткие характеристики
| Характеристика | Значение параметров |
|---|---|
| Макс. диаметр заготовки | 2 000 мм |
| Макс. модуль (m) | до 24 мм (фрезерование) / 80 мм (шлифование профиля) |
| Макс. нагрузка на стол | 20 000 кг (20 тонн) |
| Длина хода по оси Z (вертикальный) | 1 000 мм |
| Диаметр планшайбы стола | 1 600 мм |
