Описание

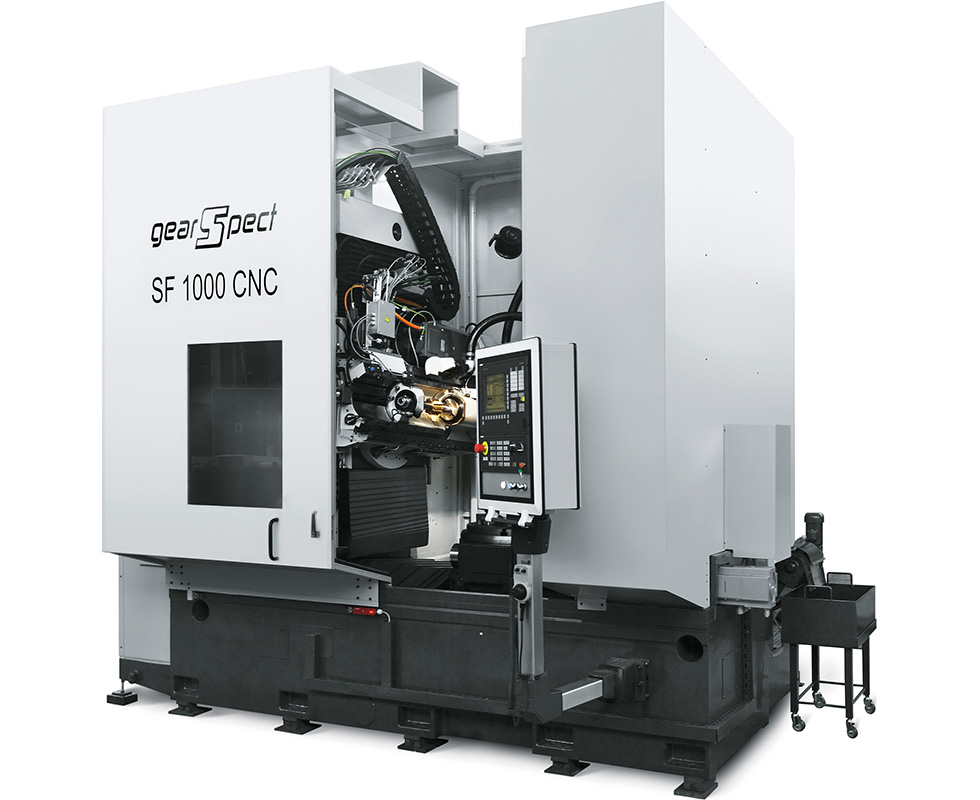

GearSpect SF 800 / 1000 / 1250 CNC — это флагманская линейка тяжелых вертикальных зубофрезерных станков с ЧПУ. Станки предназначены для высокопроизводительного чернового и чистового нарезания прямозубых и косозубых цилиндрических колес внешнего зацепления, а также червячных колес методом обката.
Главная конструктивная особенность серии — вертикальная компоновка (ось заготовки расположена вертикально на вращающейся планшайбе стола). Это обеспечивает идеальную жесткость при обработке тяжелых деталей весом в несколько тонн.
Технические характеристики моделей серий SF
В линейку входят три основные модификации, закрывающие диапазон диаметров от средних до тяжелых промышленных шестерен.
| Технический параметр | Модификация SF 800 | Модификация SF 1000 | Модификация SF 1250 |
| Макс. диаметр заготовки | 800 мм | 1000 мм | 1250 мм |
| Максимальный модуль | 12 | 18 | 14 – 16 |
| Макс. ширина венца детали | 600 мм | 800 мм | 600 – 800 мм |
| Количество управляемых осей | 6 осей | 6 осей | 6 осей |
| Макс. вес детали на столе | до 3 000 кг | до 5 000 кг | до 6 000 кг |
| Основной инструмент | Червячная фреза | Червячная фреза | Червячная фреза |
| Тип привода стола/шпинделя | Direct Drive (Тоpque) | Direct Drive (Тоpque) | Direct Drive (Тоpque) |
Ключевые преимущества и описание конструкции

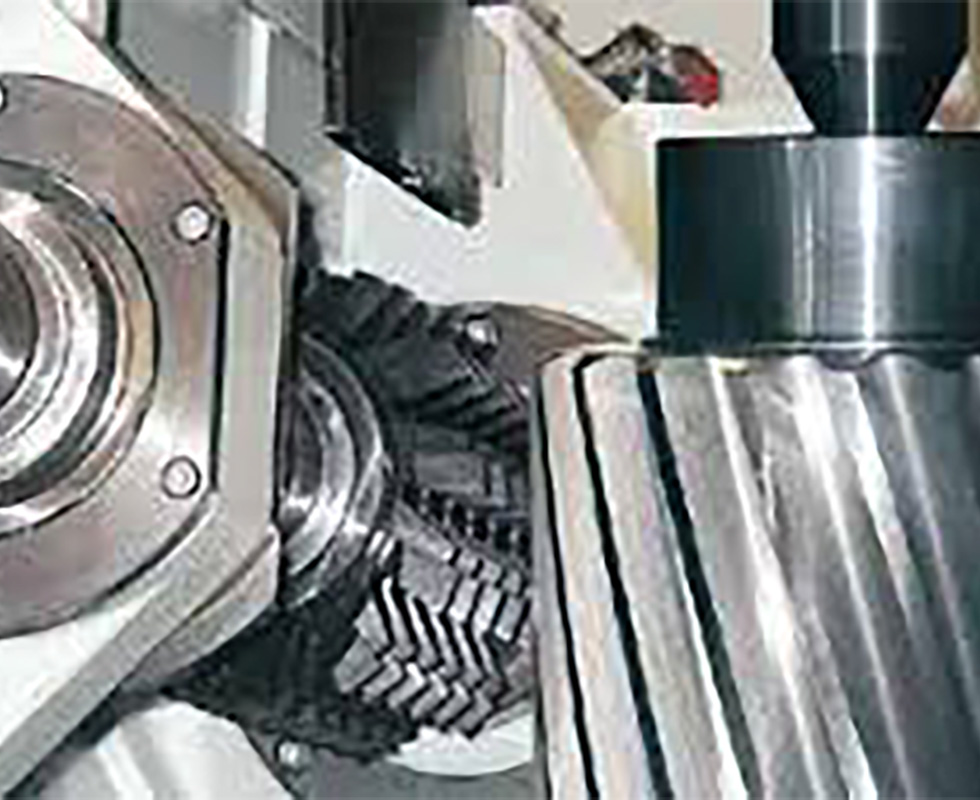

- Кинематика Direct Drive: Станки лишены классических механических редукторов в приводах стола и инструментального шпинделя. Высокомоментные двигатели (Torque motors) обеспечивают прямую цифровую связь, исключают люфты и гарантируют высокую точность деления шага.
- Исключительное демпфирование: Жесткая литая станина из модифицированного чугуна в сочетании с прямоугольными направляющими скольжения эффективно поглощает ударные нагрузки. Это позволяет без вибраций нарезать крупные модули на максимальных режимах резания.
- Термическая стабильность: Станки адаптированы под технологию сухого фрезерования (без применения СОЖ). Внутреннее пространство рабочей зоны спроектировано так, чтобы раскаленная стружка мгновенно сбрасывалась на конвейер, не нагревая узлы станка и сохраняя геометрическую точность обработки.
- Интеллектуальное ПО: Управление осуществляется через систему ЧПУ Siemens Sinumerik или Fanuc с фирменной диалоговой программной оболочкой GearSpect . Оператору достаточно ввести параметры зуба с чертежа — траектория движения 6 осей рассчитывается автоматически без написания ISO-кодов.
