Описание
-
- Тип станка:
-
- SB 4000 — Полупортальный зубофрезерный станок крупного габарита.
- SB 4000 G — Крупногабаритный профильный зубошлифовальный станок.
-
- Тип станка:

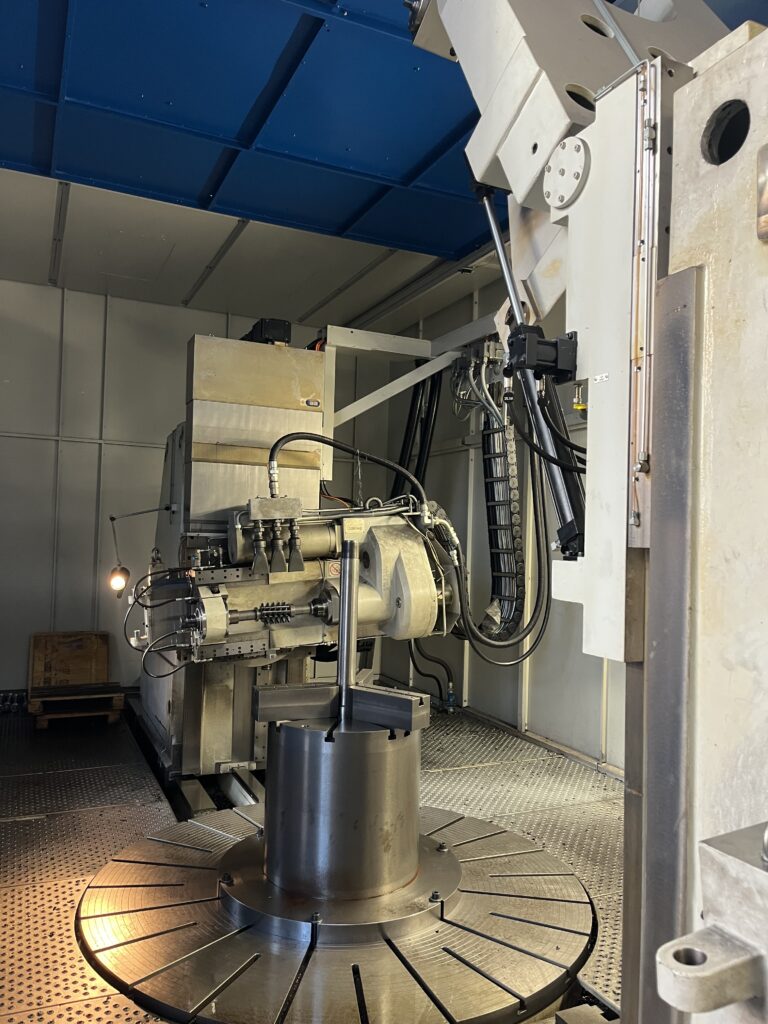

Описание конструкции
Переломный габарит оборудования, где масса заготовки начинает критически влиять на станину. Станок имеет жесткую полупортальную компоновку. Инструментальная стойка коробчатого сечения полностью исключает отжим фрезы при черновой обработке огромных модулей червячными фрезами диаметром до 450 мм. Станки комплектуются автоматической системой смыва стружки мощным потоком СОЖ.
-
- Зубофрезерный тип (SB 4000): Опционально оснащается специальной насадочной головкой InnenIFK. Это устройство позволяет фрезеровать открытые внутренние венцы дисковыми или пальцевыми фрезами методом копирования, что в 3–4 раза быстрее традиционного долбления.
Технологическое назначение
Высокоэффективное нарезание и шлифование зубчатых зацеплений для приводных механизмов тяжелого промышленного оборудования непрерывного цикла, работающего в условиях экстремальных знакопеременных нагрузок.
-
- Конкретные детали: Приводы трубных мельниц для размола цементного клинкера и железной руды, шестерни приводов шахтных подъемных машин, зубчатые колеса клетей прокатных станов, венцы карьерных экскаваторов-драглайнов.
- Целевые отрасли: Горно-обогатительная промышленность (ГОК), цементная индустрия, тяжелая черная и цветная металлургия.
Краткие характеристики
| Характеристика | Значение параметров |
|---|---|
| Макс. диаметр заготовки | 4 000 мм |
| Макс. модуль (m) | до 35 мм (червячная фреза) / до 120 мм (профильное шлифование) |
| Макс. нагрузка на стол | 70 000 кг (70 тонн) |
| Макс. ширина венца (ход Z) | 1 600 мм |
| Диаметр планшайбы стола | 2 500 мм |
