Описание

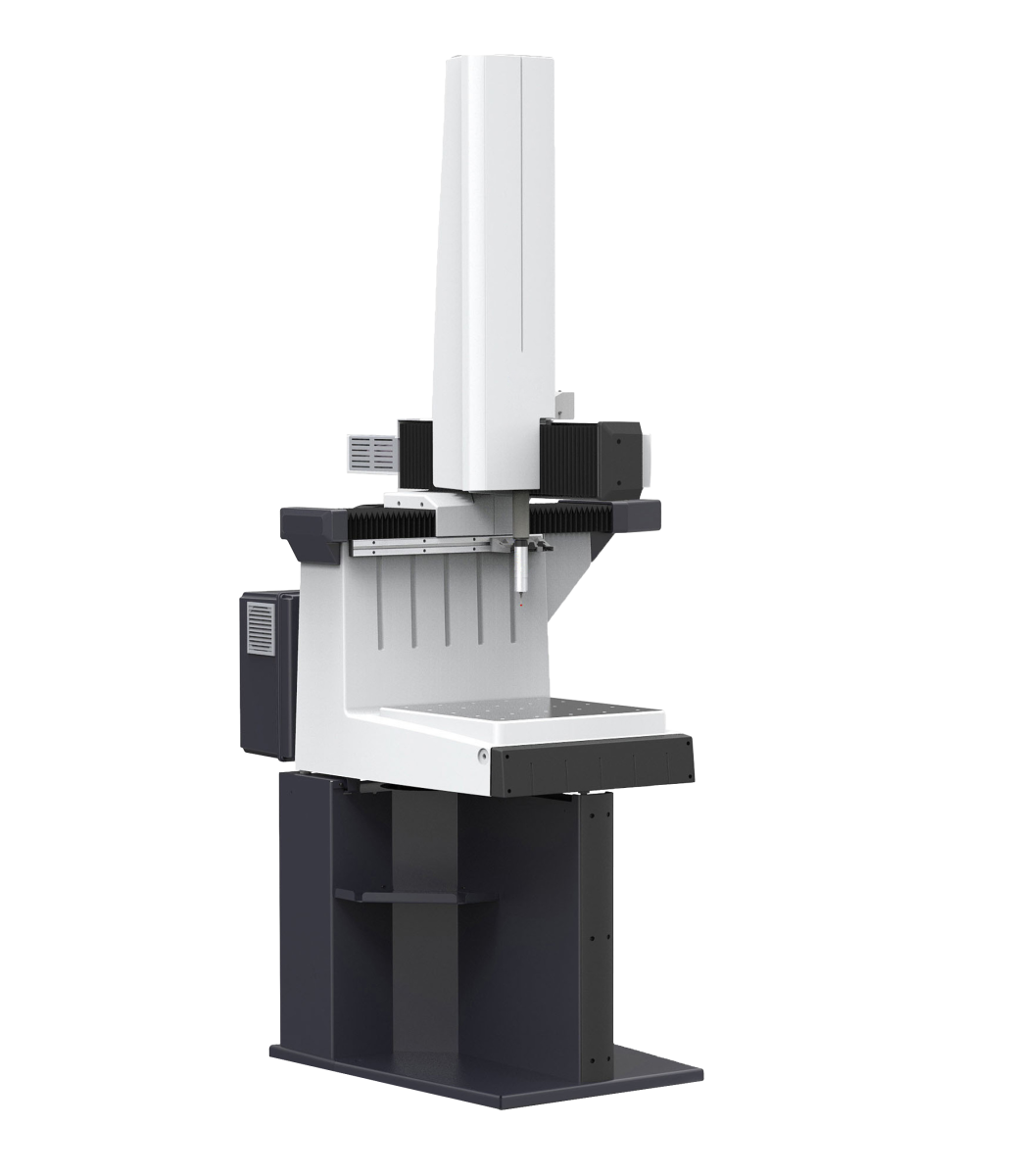

Координатно-измерительная машина (КИМ) DuraMax 5/5/5 — это компактная, высокоточная измерительная система ЧПУ консольного типа. Она создана для жестких условий эксплуатации непосредственно в производственных цехах и лабораториях. Её главная задача — заменить ручной измерительный инструмент, калибры, высотомеры и профилометры, обеспечивая быстрый контроль малогабаритных деталей.
Краткое описание преимуществ
- Цеховое исполнение: Система устойчива к пыли, грязи, вибрациям (встроено пассивное демпфирование) и не требует подвода сжатого воздуха.
- Термостабильность: Машина сохраняет высокую точность в широком диапазоне температур (до +30 °C, а версия HTG — до +40 °C) благодаря ситалловым (стеклокерамическим) шкалам.
- Активное сканирование: Оснащается фирменным датчиком VAST XXT для непрерывного сканирования контуров и измерения отдельных точек.
- Эргономика: Измерительный объем открыт для загрузки с трех сторон и сверху.
Технические характеристики DURAMAX 5/5/5
| Параметр | Значение |
| Измерительный диапазон (X × Y × Z) | 500 × 500 × 500 мм |
| Максимальный вес детали | 100 кг (220 lbs) |
| Погрешность измерения (MPE_E) | от 2,4 + L/300 мкм (при 18–22 °C)
от 2,7 + L/250 мкм (при 18–26 °C) от 2,9 + L/200 мкм (при 18–30 °C) |
| Погрешность измерительной головки (MPE_P) | 2,4 мкм |
| Макс. скорость перемещения (ЧПУ режим) | по осям — 300 мм/с, векторная — 520 мм/с |
| Макс. ускорение | по осям — 1000 мм/с², пространственное — 1700 мм/с² |
| Тип датчика (сканирующая головка) | ZEISS VAST XXT (TL1 / TL3 / TL4) |
| Программное обеспечение | ZEISS CALYPSO / GEAR PRO |
| Потребляемая мощность | до 700 ВА |
| Габариты машины (Ш × Г × В) | ~ 1160 × 1080 × 1800 мм |
| Вес системы | ~ 350 кг (без учета веса опционального основания) |
Базовая и опциональная комплектация
- Сенсорный пульт управления: Оснащен двумя прогрессивными джойстиками для ручного позиционирования.
- Магазин смены щупов: Автоматическая система фиксации и смены измерительных элементов (обычно на 3–6 позиций).
- Поворотный стол (опция RT): Добавляет 4-ю ось для полноценного кругового контроля цилиндрических или сложных призматических деталей.
- Температурные датчики: Магнитные датчики для автоматической компенсации теплового расширения детали.
