Описание

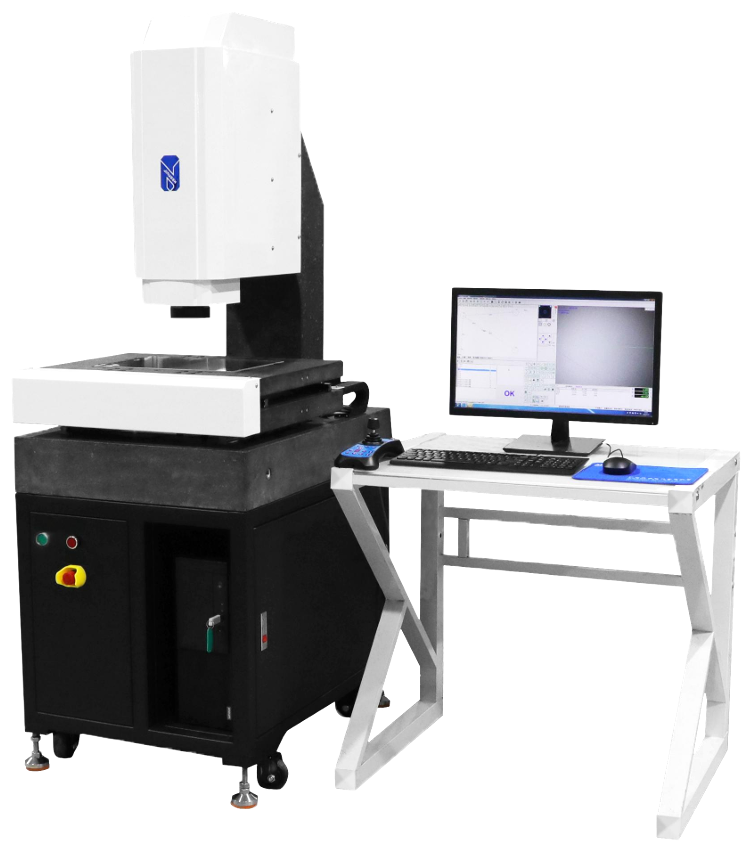

Автоматическая видео-измерительная машина (ВИМ) серии ALFA / C300 — это высокоточная мультисенсорная бесконтактная система с ЧПУ числовым программным управлением. Она предназначена для быстрого двухмерного (2D) и трехмерного (3D) контроля геометрии мелкогабаритных и плоских деталей, микроэлектроники, штампованных плат, пластиковых элементов и прецизионных изделий.
Линейка оборудования C300 (разработанная в кооперации с брендами высокоточной метрологии, такими как Jinuosh) ориентирована на автоматизацию серийного контроля партий деталей «в одно нажатие», полностью исключая человеческий фактор из процесса измерений.
Краткое описание возможностей
- Высокоскоростное бесконтактное измерение: Снятие параметров контура, радиусов, отверстий, расстояний и углов происходит мгновенно с помощью ПЗС-камеры высокого разрешения и оптического зума.
- ЧПУ-автоматизация: Машина автоматически перемещает портал и деталь по заданной оператором программе (траектории), самостоятельно переключая кратность увеличения и фокус.
- Стабильность конструкции: Станина и портал прибора выполнены из высококачественного гранита, что минимизирует температурные деформации и гарантирует высокую повторяемость результатов.
- Направляющие на воздушной подушке: Перемещение осей осуществляется по прецизионным рельсам без механического трения и износа, обеспечивая плавность и долговечность хода.
- Программируемая подсветка: Система оснащена кольцевым светодиодным осветителем, проходящим (нижним) и коаксиальным светом для точной фиксации краев даже на сложных, бликующих или полупрозрачных поверхностях.
Технические характеристики ALFA C300
| Параметр | Значение |
| Ход по осям (X × Y) | 300 × 200 мм |
| Ход по оси Z | 200 мм (стандартно для систем данного класса) |
| Размер предметного стекла сцены | 348 × 238 мм |
| Линейная точность (X/Y) | \(U_{xy} = (2,8 + L / 200)\) мкм |
| Векторная пространственная точность | \(U_{xyz} = (3,5 + L / 200)\) мкм |
| Погрешность по оси Z | ≤ 5 мкм (при стандартной калибровке) |
| Тип датчиков перемещения | Линейные оптические шкалы высокого разрешения |
| Измерительная камера | Цифровая цветная камера высокого разрешения (HD CCD) |
| Увеличение (Zoom) | Автоматический объектив с переменным фокусным расстоянием |
| Программное обеспечение | Специализированное ПО для распознавания образов и экспорта в CAD/Excel |
Опции расширения (Мультисенсорность)
- Контактный датчик (триггерный щуп): Возможность дооснащения системой Renishaw (например, MCP или MCP-K) для измерения 3D-элементов, глубин и скрытых поднутрений, которые не «видит» видеокамера.
- Лазерный датчик: Установка лазерного профилометра для быстрого сканирования плоскостности, шероховатости или бесконтактного измерения высоты профиля.
