Описание

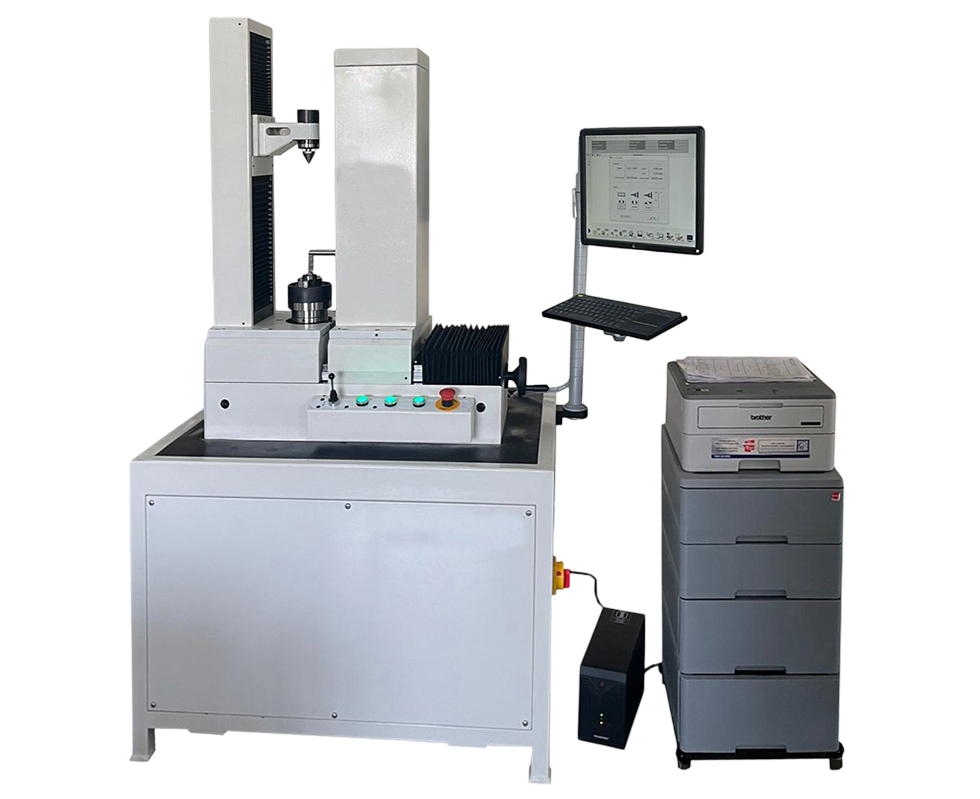

Зубоизмерительный прибор GearSpect DO 3i PC — это высокоточная специализированная аналитическая система с компьютерным управлением, предназначенная для комплектного измерения геометрических отклонений цилиндрических прямозубых и косозубых зубчатых колес. Индекс «i» в названии модификации указывает на возможность контроля параметров не только внешнего, но и внутреннего зацепления (internal gears).
Прибор разработан чешской компанией GearSpect и активно применяется в автомобильной, авиационной и станкостроительной промышленности для лабораторного и цехового контроля.
Краткое описание возможностей
- Комплексный анализ геометрии: Прибор измеряет погрешности профиля (эвольвенты), направления зуба, шагов зацепления, радиального биения, а также длину касательной базы и размер по роликам/шарикам (Mdk).
- Универсальность зацепления: Оснащается специальной оснасткой и датчиками Heidenhain, что позволяет оперативно переключаться между наружными шестернями и труднодоступными внутренними венцами деталей.
- Автоматизация и ПО: Все перемещения, снятие параметров и аналитические расчеты автоматизированы с помощью ПК. Программное обеспечение мгновенно сопоставляет результаты с международными и государственными стандартами: ГОСТ 1643-81, DIN 3962, ISO, AGMA.
- Цеховая стойкость: Конструкция обладает высокой жесткостью, позволяя использовать прибор непосредственно на производстве рядом со станками без потери метрологической точности.
Технические характеристики GearSpect DO 3i PC
| Параметр | Значение для базовых модификаций (180 / 280) |
| Максимальный диаметр измеряемой детали | 180 мм / 280 мм |
| Минимальный диаметр делительной окружности | 10 мм |
| Диапазон измеряемых модулей (m) | от 0,5 до 8 мм |
| Минимальный модуль для измерения эвольвенты | 0,7 мм |
| Максимальный угол наклона зуба (β) | до 40° (в отдельных исполнениях до 50°) |
| Максимальная ширина зубчатого венца | 350 мм |
| Расстояние между центрами (базовое) | 350 мм / 500 мм / 700 мм (зависит от станины) |
| Максимальная масса устанавливаемой детали | 20 кг |
| Тип измерительной системы | Инкрементные высокоточные датчики Heidenhain |
| Интерфейс управления | Персональный компьютер (ПК) с ОС Windows |
Аналитические функции прибора
- Профиль (Profile): Измерение отклонения формы эвольвенты, наклона профиля и общего искажения.
- Линия зуба (Lead/Helix): Определение погрешности направления зуба вдоль оси колеса (угол наклона, бочкообразность, вогнутость).
- Шаг и Биение (Pitch & Runout): Фиксация единичного и накопленного шагов по окружности, а также радиального биения зубчатого венца относительно оси центров.
