Описание

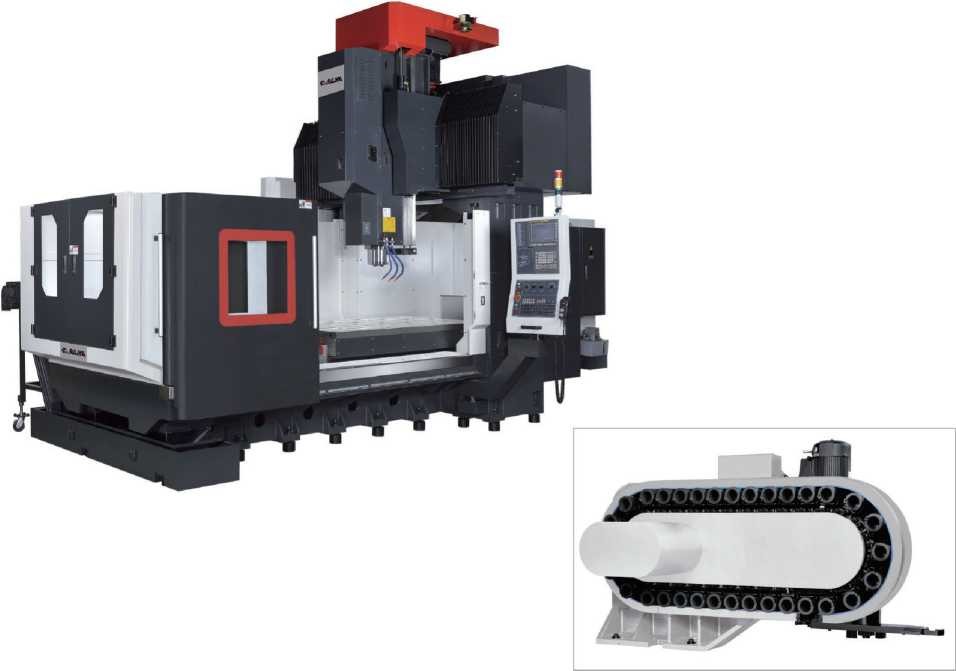

B-2012 / B-3012 / B-2015 / B-3015 — портальные обрабатывающие центры с высокой жёсткостью станины, предназначенные для высокопроизводительной комплексной обработки. Модели предлагают широкий диапазон ходов (X до 3100 мм, Y 1200–1500 мм, Z 800–1020 мм), мощные шпиндели (15/18.5 кВт, опционально 22/26 кВт) с прямым приводом или редуктором, автоматический магазин инструмента на 32–30 позиций. Конструкция обеспечивает высокую точность позиционирования и стабильность при тяжёлых режимах резания.
Идеально подходит для фрезерования, сверления, растачивания и нарезания резьбы средних и крупных деталей в производстве пресс-форм, станин, корпусов и других компонентов станков, энергетического оборудования и машиностроения.
Основные характеристики
| Модель | В-2012А
СМВ-2012А (#40 ПРЯМОЙ ПРИВОД) |
В-2012
СМВ-2012 (#50 РЕДУКТОР/ПРЯМ. ПРИВОД |
В-3012А
МВ-3012А #40 ПРЯМОЙ ПРИВОД)
|
В-2015
СМВ-2015 |
В-3015
СМВ-3015 |
|
| Ход | ||||||
| Х-ось | мм |
2100 |
3100 |
2100 | 3100 | |
| Y-ось | мм | 1200 | 1500 | |||
| Z-ось | мм | 800 (ОР 1020) | ||||
| Расст. от конца
шпинделя до поверхности стола |
мм | 150-950
(ОР 150-1170) |
200-1000
(ОР 200-1220) |
150-950
(ОР 150-1170)
|
200-1000
(ОР 200-1220) |
|
| Ширина портала | мм | 1370(1350) | 1670(1650) | |||
| Стол | ||||||
| Размеры стола (X) | мм | 2000 | 3000 | 2000 | 3000 | |
| Размеры стола (Y) | мм | 1100 |
1400 |
|||
| Т-обр.паз(Размер
Номер-Шаг) |
мм |
22х7х 160 |
22x9x160 |
|||
| Максимальная
нагрузка |
kg | 4000 | 5000 | 6000 | 7000 | |
| Шпиндель | ||||||
| Выходная мощность
двигателя (Продолжительность ЗОмин) |
кВт |
15/18.5 |
15/18.5 (ОР 22/26) |
|||
| Скорость шпинделя (Редуктор) | об/мин | — | ST 6000 / ОР 4000 | — | ST 6000 / OP 4000 | |
| Скорость шпинделя (Прямой привод)(Опция) | об/мин | ST 8000/
ОР 10000/ ОР 12000 |
ОР 8000/
ОР 10000 |
ST 8000 /
ОР 10000/ ОР 12000 |
OP 8000/OP 10000 | |
| Конус шпинделя | ВВТ 40 | ВВТ 50 | ВВТ 40 | BBT 50 | ||
| Диаметр(отв) подшипника шпинделя, Øмм | 70 | 100 | 70 | 100 | ||
| Подача | ||||||
| Быстрый ход (X/Y/Z) | м/мин | 20/20/15 | ||||
| Скорость обработки | мм/ мин | 10000 | ||||
| Двигатель | kW |
4.0/4.0/4.0 |
||||
| Система АС | ||||||
| Емкость инструментального магазина | 32 (*40) | 30 (*40/60) | 32 (*40) | 30 (*40/60) | ||
| Диаметр инструмента (при занятой ячейке) | Øмм | Ø75 | Ø125 | Ø75 | Ø125 | |
| Макс, диаметр инструмента (при свободной ячейке) | Øмм | Ø127 | Ø215 | Ø127 | Ø215 | |
| Макс, длина инструмента | мм | 300 | 400 | 300 | 400 | |
| Макс, вес инструмента |
кг |
7 | 20 | 7 | 20 | |
| Тип хвостовика инструмента | ВТ40/САТ40 | ВТ50/САТ50 | ВТ40/САТ40 | BT50/CAT50 | ||
| Штревель | Р40Т-1 | Р50Т-1 | Р40Т-1 | P50T-1 | ||
| Длина х Ширина х Высота | мм | 6040×3790/4230×4340 | 8040×3790/4230×4340 | 6040×4090/
4530×4260 |
8040×4090/
4530×4260 |
|
