Описание

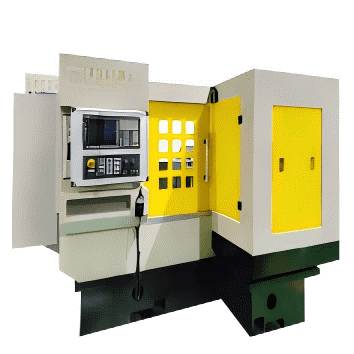

SMK304 — современный композитный шлифовальный центр, специально разработанный для высокоточного шлифования внутренних резьбовых дорожек гаек ходовых винтов, а также одновременной обработки наружной цилиндрической поверхности и торцов в одной установке. Станок позволяет шлифовать дуговые, выпукло-дуговые и треугольные профили внутренних резьб диаметром от 16 до 100 мм и длиной до 150 мм. Может оснащаться измерительной системой для автоматического определения позиции начала шлифования и контроля размеров.
Идеально подходит для производства высокоточных гаек шариковых и трапецеидальных ходовых винтов, используемых в станкостроении, робототехнике, автоматизированном оборудовании и точной механике.
Основные технические характеристики
| № | Параметр / Конфигурация | Значение / Спецификация |
| 1 | Диаметр шлифования внутренней резьбы | Φ16 – Φ100 мм |
| 2 | Длина шлифования внутренней резьбы | 150 мм |
| 3 | Угол подъёма внутренней резьбы | ±25° (правая/левая) |
| 4 | Максимальная скорость шпинделя шлиф. круга | 36000 об/мин |
| 5 | Максимальная скорость роликового шпинделя | 10000 об/мин |
| 6 | Скорость шпинделя заготовки | 0 – 100 об/мин |
| 7 | Номинальный крутящий момент шпинделя заготовки | 60 Нм |
| 8 | Ход по осям X/Z | 650 / 350 мм |
| 9 | Габаритные размеры (Д×Ш×В) | 3100 × 2000 × 2410 мм |
Ключевые преимущества:
- Композитная обработка в одной установке (внутренняя резьба + наружный диаметр + торец);
- Высокоскоростное шлифование внутренних профилей;
- Высокая точность и стабильность геометрии;
- Возможность оснащения системой измерения.
SMK304 существенно повышает производительность и качество изготовления прецизионных гаек ходовых винтов.
