Описание

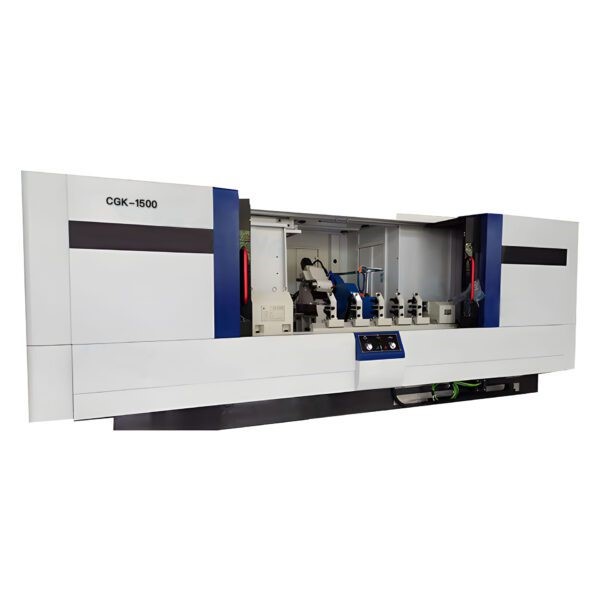

CGK-1500 — специализированный высокоточный шлифовальный станок с подвижным столом, разработанный для обработки прецизионных дуговых шариковых винтов, трапецеидальных ходовых винтов и других сложных резьбовых профилей длиной до 1500 мм. Машина оснащена системой ЧПУ Siemens 828D/840D, полнозамкнутой системой управления с прецизионными линейными шкалами Heidenhain и энкодерами Renishaw. Автоматический цикл шлифования включает многозаходную обработку, динамическую правку, компенсацию шага и конусности.
Идеально подходит для серийного производства высокоточных винтов для станков, промышленных роботов, автоматических линий и другого оборудования, где требуются максимальная точность и стабильность.
Основные технические характеристики
| № | Параметр / Конфигурация | Значение / Спецификация |
| 1 | Максимальный диаметр шлифования (дисковый) | φ360 мм |
| 2 | Максимальный диаметр с люнетом | 160 мм |
| 3 | Минимальный диаметр шлифования | 12 мм (спец. заказ φ6 мм) |
| 4 | Максимальное межцентровое расстояние | 1600 мм |
| 5 | Максимальная длина шлифуемой резьбы | 1500 мм |
| 6 | Диапазон шагов метрической резьбы | 1.5 – 48 мм |
| 7 | Максимальный угол подъёма резьбы | ±25° |
| 8 | Количество заходов резьбы | 1 – 99 (произвольно) |
| 9 | Скорость вращения заготовки | 0 – 150 об/мин |
| 10 | Скорость шпинделя шлифовального круга | 1000 – 3000 об/мин |
| 11 | Точность (погрешность винтовой линии в 2π) | ≤ 0.005 мм |
| 12 | Точность (на любом участке 300 мм) | ≤ 0.008 мм |
| 13 | Шероховатость поверхности | Ra ≤ 0.32 мкм |
| 14 | Габаритные размеры | 6000 × 2200 × 2100 мм |
| 15 | Вес станка | 12000 кг |
Ключевые преимущества:
- Полностью замкнутая система Siemens + Heidenhain/Renishaw;
- Автоматические компенсации и многозаходное шлифование;
- Высокая жёсткость станины и прецизионные шариковые винты;
- Удобный русскоязычный интерфейс.
CGK-1500 обеспечивает превосходное качество и точность прецизионных ходовых винтов.
