Описание
-
- Тип станка: Уникальный портальный/полупортальный зубофрезерный комплекс для сверхбольших модулей (работает методами обкатки и одиночного деления).

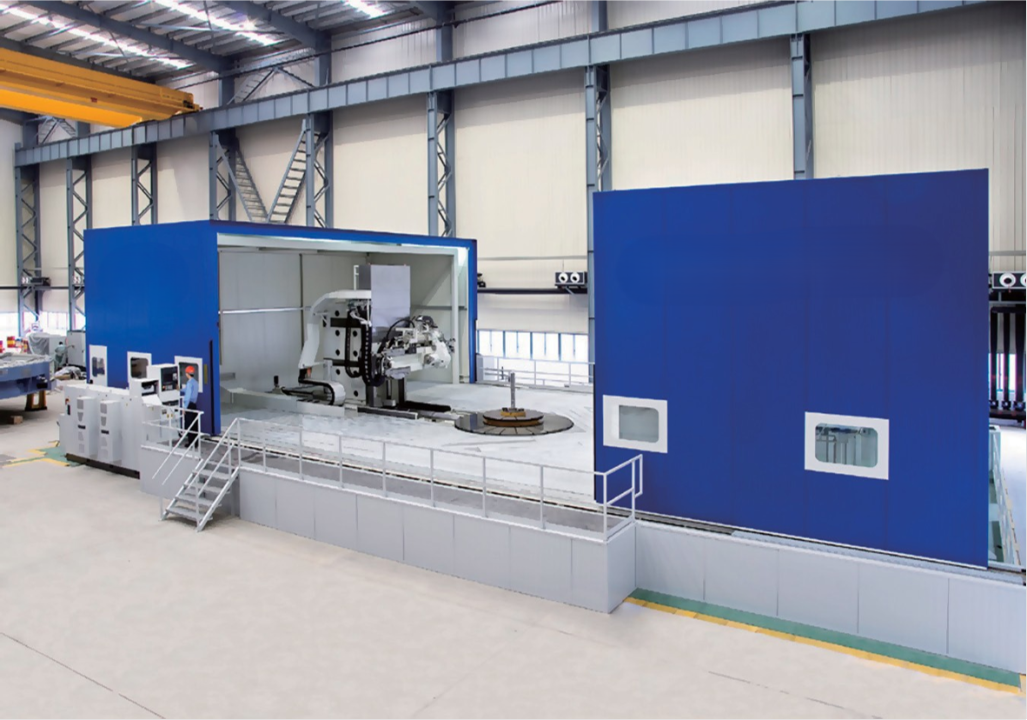

Описание конструкции
Эксклюзивный производственный комплекс полупортального типа. Верхняя точка стойки инструмента жестко связана механической аркой с дополнительной поддерживающей опорой. Это превращает конструкцию в замкнутый портал, полностью исключающий склонность к крутильным вибрациям. Станок комплектуется сверхмощным шпинделем (до 100 кВт) и строит технологический цикл как вокруг метода обкатки, так и вокруг метода единичного деления.
Технологическое назначение
Штучное производство уникальных цельных и разъемных (секционных) венцов экстремально больших модулей. Профиль зуба нарезается пальцевыми (концевыми) или дисковыми фрезами за один проход на каждый зуб с последующим поворотом стола на один шаг.
-
- Конкретные детали: Приводные венцы мельниц полусамоизмельчения (ММС) золотообогатительных и железорудных фабрик, сектора коронообразных шестерен радиотелескопов дальнего космоса, затворные механизмы поворота гигантских шлюзовых ворот судоходных каналов.
- Целевые отрасли: Тяжелое горно-шахтное машиностроение, портовая и гидротехническая инфраструктура, аэрокосмический сектор.
Краткие характеристики
| Характеристика | Значение параметров |
|---|---|
| Макс. диаметр заготовки | 8 000 мм |
| Макс. модуль (m) | до 50 мм (в режиме обкатки) / до 60 мм (одиночное деление) |
| Макс. вес обрабатываемой детали | до 130 тонн |
| Ход вертикального суппорта (Z) | 2 000 мм (под заказ до 2 500 мм) |
| Мощность главного привода | от 60 до 100 кВт |
