Описание

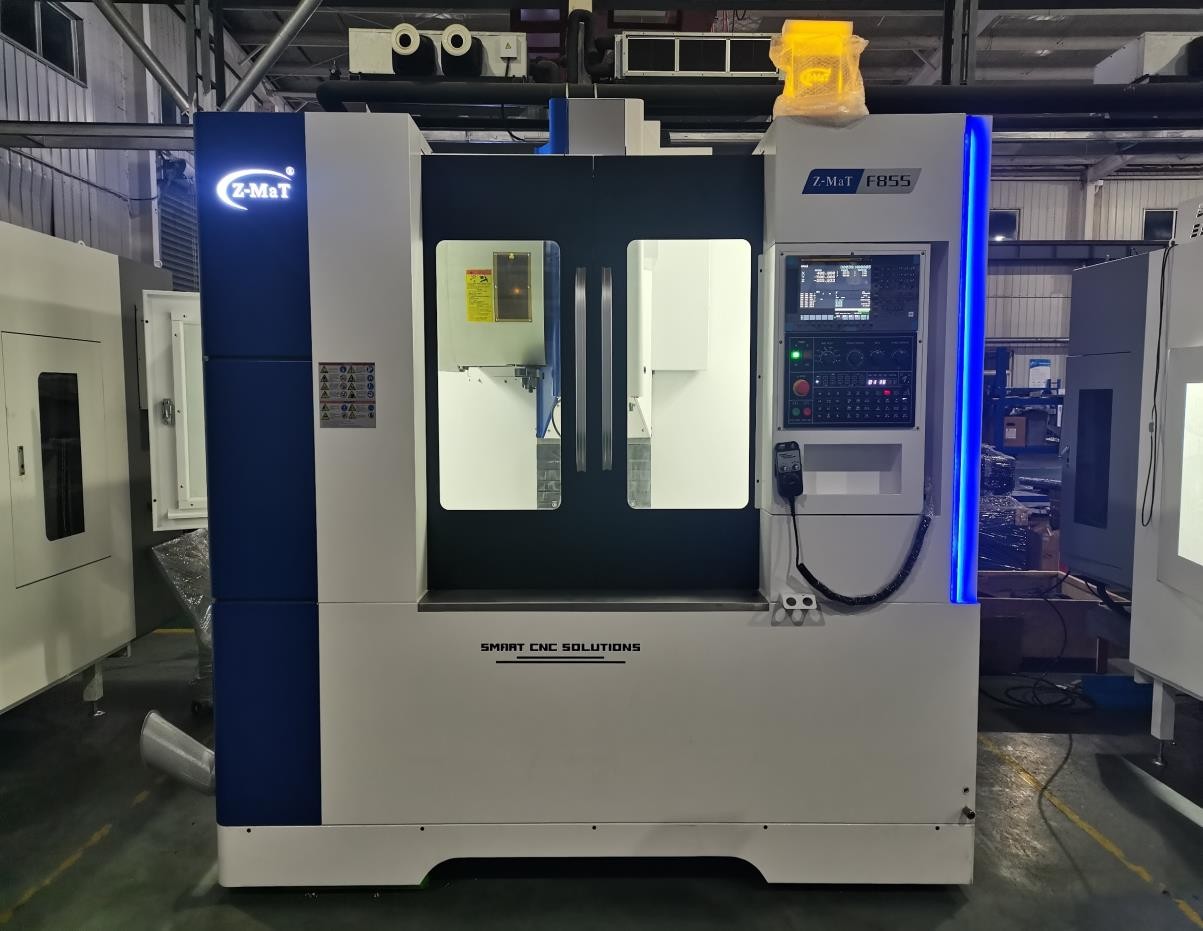

Фрезерный станок с ЧПУ F-855 представляет собой высокоскоростной вертикальный обрабатывающий центр, предназначенный для высокоточной и интенсивной обработки металлов.

Особенности:

· высокоточные линейные направляющие обеспечивают высокую скорость передвижения;

· для тяжелого режима работы высокое качество отливки обеспечивают прочную структуру и жесткость;

· Y-образный дизайн основания вертикальной части станины обеспечивают прочную поддержку в целях обеспечения высокой точности готового изделия;

· Прямой привод шпинделя(Опция) эффективно отделяет тепло от двигателя, тем самым уменьшая деформацию;

· высокая производительность достигается инструментальных магазином барабанного типа для быстрой смены инструмента и сведения к минимуму вспомогательное время;

· полностью закрытая рабочая зона;

· переносной пульт управления 0i MF Plus систем контроля;

Технические параметры

Условия эксплуатации

Температура окружающей среды для обеспечения нормальной бесперебойной работы оборудования:

Верхнее значение +35°С;

Нижнее значение +5°С.

Относительная влажность воздуха не более 75% при температуре окружающей среды +20°С.

Электрические сети:

Трехфазная сеть с глухо заземленной нейтралью;

Напряжение в сети 230/400В, частота 50Гц.

Допустимые отклонения на напряжение питающей сети: ±10% от номинального; на частоту тока питающей сети: ±0,4Гц.

Общие технические параметры оборудования

 — мощность привода главного движения, частота вращения шпинделя, жёсткость и виброустойчивость станины, износостойкость направляющих обеспечивают высокую точность выполняемой механической обработки и использование прогрессивного режущего инструмента, работающего на высоких режимах резания;

— простота в управлении и при техническом обслуживании;

— станок не требует установки на фундамент;

— станок снабжен герметичным ограждением с освещением рабочей зоны, которое обеспечивает надежную защиту оператора от стружки и брызг охлаждающей жидкости, удобство установки крупногабаритных деталей при помощи ПТО, а также ведение безопасного наблюдения за процессом;

— на оборудовании обеспечена возможность эффективного удаления стружки, удаление стружки из зоны обработки станка автоматизировано. Опционально станок может быть оснащен стружечным конвейером;

— в станке есть возможность замедления ускоренной подачи до нуля, позволяющая снизить вероятность столкновения вследствие ошибок программирования или неправильного управления при первом выполнении цикла обработки;

— в станке предусмотрено наличие сигнальной лампы состояния;

Станок соответствует характеристикам станков базового исполнения. Обеспечена возможность переналадки станков на другие детали, не указанные в таблице конкурсной документации, но с подходящими габаритными размерами без изменения конструкции станка и ПО системы ЧПУ.

Технические возможности оборудования

• На предлагаемом оборудовании возможно изготовление деталей заказчика (фрезерная, сверлильная, расточная обработка, нарезание резьбы метчиком) корпусных деталей произвольной сложной формы с различными отверстиями и пазами, расположенными по произвольными углами из черных металлов и сплавов.
• На предлагаемом оборудовании возможна механическая обработка деталей из цветных металлов и сплавов
• На предлагаемом оборудовании возможно изготовление шпоночных и шлицевых пазов внутри отверстий
• Поставка оборудования будет осуществлена в комплексе с монтажом, проведением пусконаладочных работ и запуском оборудования на площадях Заказчика с последующим гарантийным обслуживанием
• Установку, монтаж, подключение выполняют представители поставщика
• После поставки в ходе проведения пуско-наладочных работ будет произведено обучение работников заказчика
• В комплекте с поставкой будет полная документация на оборудование на русском языке
• Язык ЧПУ – русский
