Описание

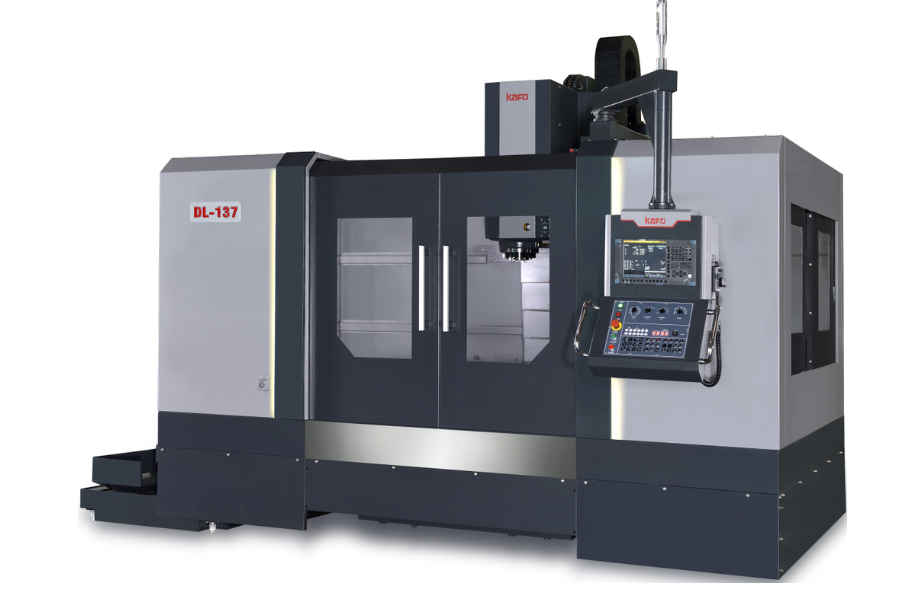

DL-137 — это тяжелый вертикальный обрабатывающий центр с ЧПУ. Модель относится к той же размерной линейке и силовой платформе, что и станки серий VMC-137, VMM-137 и MV-137.
Главная особенность индекса DL — сочетание повышенных скоростных характеристик приводов с сохранением мощной силовой структуры станины для обработки жестких материалов.
Краткое описание конструкции
Станок спроектирован на базе массивной чугунной C-образной станины. Его конструктивные элементы и базовые плоскости проходят прецизионную ручную шабровку, что полностью гасит вибрации при глубоком силовом резании. Оснащается двухступенчатой редукторной шпиндельной головой (Gear Head), которая передает высокий крутящий момент на низких оборотах для черновой обдирки сталей, но способна разгоняться для чистовых операций.
Назначение оборудования
Основное назначение DL-137 — высокопроизводительная черновая, полусухая и финишная механическая обработка деталей средних габаритов (до 1,5 метров):
- Скоростное фрезерование плоскостей, глубокое сверление, растачивание и точное нарезание резьбы в деталях из конструкционных сталей, чугуна и легких сплавов.
- Изготовление элементов штамповой оснастки, пресс-форм средней весовой категории (до 1,2 тонн), матриц и пуансонов.
- Мелкосерийное и серийное производство сложных корпусных узлов для авиакосмического сектора, автомобилестроения и приборостроения.
Технические характеристики DL-137
| Группа параметров | Наименование характеристики | Значение / Показатель | Комментарии и модификации |
| Перемещения | Ход по оси X (продольный) | 1 300 мм | Перемещение рабочего стола |
| Ход по оси Y (поперечный) | 700 мм | Широкое исполнение суппорта | |
| Ход по оси Z (вертикальный) | 700 мм | Вертикальный ход шпинделя | |
| Расстояние от торца шпинделя до стола | 200 – 900 мм | Позволяет использовать высокую оснастку | |
| Рабочий стол | Размеры рабочей поверхности стола | 1 500 × 700 мм | Оптимально для призматических деталей |
| Максимальная нагрузка на стол | 1 200 кг | Допускает тяжелую заготовку с тисками | |
| Т-образные пазы (кол-во × ширина × шаг) | 5 × 18 × 125 мм | Стандартный паз под приспособления | |
| Шпиндель | Тип конуса шпинделя | BT50 / BBT50 | Тяжелый усиленный конус шпинделя |
| Конструкция привода шпинделя | Двухступенчатый редуктор | Коробка скоростей (Gear Head) | |
| Базовая скорость вращения шпинделя | 6 000 об/мин | Высокий момент на низких частотах | |
| Опциональная скорость вращения | 7 000 / 10 000 об/мин | Прямой привод (Direct Drive) | |
| Мощность двигателя (пост. / 30 мин) | 15 / 18.5 кВт | Мощный привод для тяжелых режимов | |
| Подачи и точность | Скорость быстрых ходов (X / Y / Z) | 24 / 24 / 20 м/мин | Повышенная динамика серии DL |
| Максимальная рабочая подача | 1 – 10 000 мм/мин | Контролируется ЧПУ программно | |
| Точность позиционирования | ± 0,004 мм | По стандарту JIS 6338 | |
| Точность повторяемости | ± 0,003 мм | Высокая стабильность в серии | |
| Инструмент (ATC) | Емкость инструментального магазина | 24 позиции | Базовый магазин с рукой-манипулятором |
| Дополнительные опции магазина | 30 / 40 мест | Под расширенный комплект оснастки | |
| Время смены инструмента (Т-то-Т) | 2.8 – 3.2 сек | Для тяжелой серии конусов BT50 | |
| Общие данные | Вес станка (нетто) | ~ 12 000 кг | Массивная литая конструкция |
| Система ЧПУ (Контроллер) | Fanuc / Heidenhain | Чаще всего Fanuc серии 0i |
