Описание

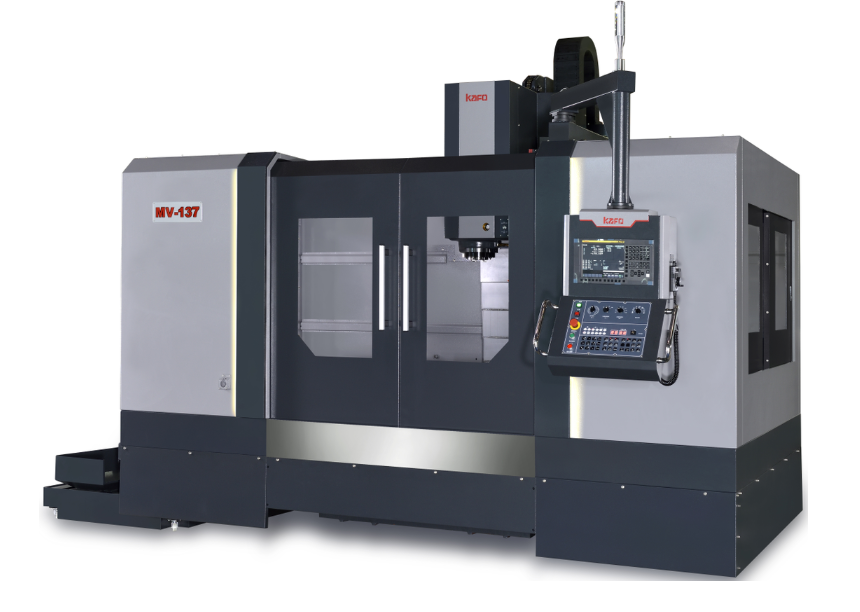

MV-137 (в каталогах производителя также встречается как VMC-137 или VMM-137) — это тяжелый вертикальный обрабатывающий центр с ЧПУ. Модель построена на жесткой чугунной силовой платформе и предназначена для стабильной работы в условиях высоких нагрузок.
Краткое описание конструкции
Станок базируется на массивной С-образной станине, изготовленной из высококачественного чугуна Meehanite с внутренним оребрением для максимального гашения вибраций.
- Направляющие: По всем трем осям (X, Y, Z) используются широкие жесткие направляющие скольжения коробчатого типа (Box Way). Их сопрягаемые поверхности проходят индукционную закалку и прецизионную ручную шабровку, что гарантирует высокую плавность хода без рывков.
- Шпиндель: Станок оснащен двухступенчатым редукторным шпинделем (Gear Head). Это позволяет передавать колоссальный крутящий момент на низких оборотах для черновой обдирки твердых материалов, сохраняя возможность разгона для чистовых операций.
Назначение оборудования
Основное назначение MV-137 — высокопроизводительная силовая черновая и получистовая механическая обработка деталей средних габаритов (длиной до 1,5 метров):
- Силовое фрезерование плоскостей, глубокое сверление, растачивание и жесткое нарезание резьбы в деталях из конструкционных сталей, чугуна, титановых и нержавеющих сплавов.
- Изготовление элементов штамповой оснастки, тяжелых литьевых пресс-форм, матриц и пуансонов автомобильного и приборостроительного класса.
- Серийное производство сложных корпусных узлов для тяжелого машиностроения, авиакосмического сектора и станкостроения.
Технические характеристики MV-137
| Группа параметров | Наименование характеристики | Значение / Показатель | Примечания и модификации |
| Перемещения | Ход по оси X (продольный) | 1 300 мм (в ряде версий — 1 400 мм) | Длина перемещения рабочего стола |
| Ход по оси Y (поперечный) | 700 мм | Широкое исполнение суппорта | |
| Ход по оси Z (вертикальный) | 700 мм | Вертикальный ход шпиндельной головы | |
| Дистанция от торца шпинделя до стола | 200 – 900 мм | Позволяет базировать высокую оснастку | |
| Рабочий стол | Размеры рабочей поверхности стола | 1 500 × 700 мм | Просторная чугунная плита стола |
| Максимальная нагрузка на стол | 1 200 – 1 500 кг | Зависит от года выпуска модификации | |
| Т-образные пазы (кол-во × ширина × шаг) | 5 × 18 × 125 мм | Стандартные пазы для фиксации заготовок | |
| Шпиндель | Тип конуса шпинделя | BT50 / BBT50 | Тяжелый усиленный конус шпинделя |
| Конструкция привода и тип головы | Двухступенчатый редуктор (Gear Head) | Передает максимальный крутящий момент | |
| Базовая скорость вращения шпинделя | 6 000 об/мин | Оптимально для силовой обработки сталей | |
| Опциональные скорости вращения | 8 000 / 10 000 об/мин | Прямой привод (Direct Drive) | |
| Мощность двигателя (пост. / 30 мин) | 15 / 18.5 кВт | Высокомоментный мотор (обычно Fanuc) | |
| Охлаждение шпиндельного узла | Масляный чиллер | Принудительная термостабилизация коробки | |
| Подачи и точность | Скорость быстрых ходов (X / Y / Z) | 24 / 24 / 20 м/мин | Хорошая динамика для тяжелой серии |
| Максимальная рабочая подача | 1 – 10 000 мм/мин | Контролируется ЧПУ программно | |
| Тип направляющих (по всем осям) | Скольжения (Box Way) | Жесткие коробчатые закаленные рельсы | |
| Точность позиционирования (JIS 6338) | ± 0,004 мм | Прецизионная точность механики | |
| Точность повторяемости (JIS 6338) | ± 0,003 мм | Гарантирует идентичность деталей в серии | |
| Инструмент (ATC) | Количество позиций в магазине | 24 штуки | Базовый барабан типа «рука-манипулятор» |
| Опциональная емкость магазина | 30 / 40 мест | Цепной магазин для расширенной оснастки | |
| Время смены инструмента (Т-то-Т) | 2.8 – 3.2 сек | Высокая скорость работы автосменщика | |
| Общие данные | Вес станка (нетто) | ~ 12 000 кг | Массивная литая конструкция против вибраций |
| Система ЧПУ (контроллер) | Fanuc / Heidenhain / Siemens | Наиболее частая стойка — Fanuc 0i-MF |
