Описание

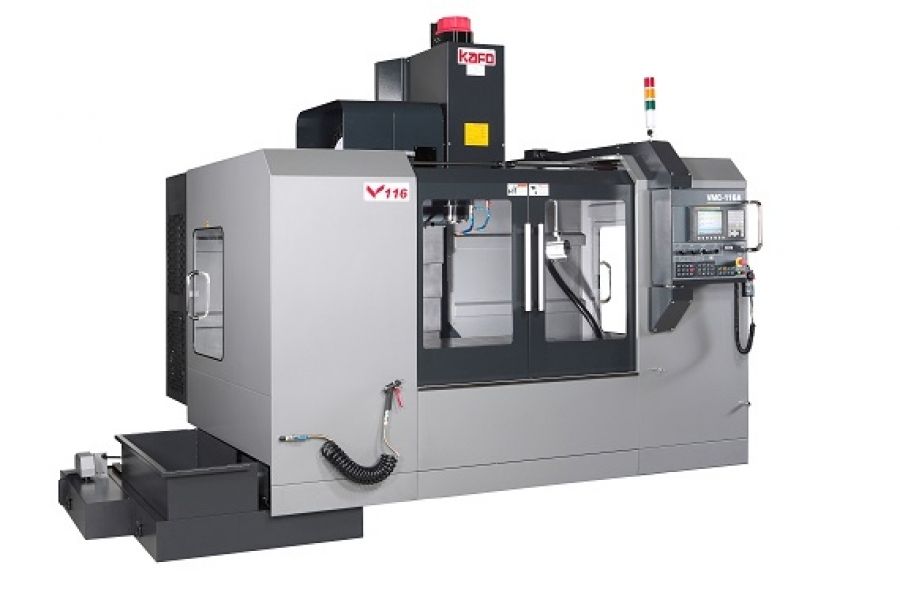

MV-116B (в каталогах производителя также маркируется как VMC-116B или VMM-116B) — это силовой вертикальный обрабатывающий центр с ЧПУ. Индекс «B» в этой серии традиционно указывает на комплектацию станка тяжелым усиленным шпинделем с конусом BT50 и жестким двухступенчатым редуктором.
Краткое описание конструкции
Станок собран на монолитной С-образной станине из высококачественного чугуна А-типа, которая проходит процедуру искусственного старения для снятия внутренних напряжений. Все три оси (X, Y, Z) базируются на массивных жестких направляющих скольжения (Box Way) коробчатого типа, прошедших индукционную закалку и прецизионное ручное шабрение сопрягаемых поверхностей. Двухступенчатая коробка скоростей шпинделя (Gear Head) обеспечивает передачу колоссального крутящего момента на низких оборотах, что исключает падение мощности при глубоком резании.
Назначение оборудования
Основное назначение MV-116B — тяжелая силовая и обдирочная механическая обработка корпусных и призматических деталей средних габаритов:
- Черновое и получистовое фрезерование труднообрабатываемых материалов, конструкционных и легированных сталей, титановых сплавов и чугуна.
- Изготовление элементов штамповой оснастки, тяжелых литьевых пресс-форм, матриц и пуансонов автомобильного класса.
- Глубокое силовое сверление, растачивание отверстий большого диаметра и жесткое нарезание резьбы крупного шага в заготовках весом до 1,2 тонн.
Технические характеристики MV-116B (VMC-116B)
| Группа параметров | Наименование характеристики | Значение / Показатель | Примечания и модификации |
| Перемещения | Ход по оси X (продольный) | 1 100 мм | Перемещение рабочего стола |
| Ход по оси Y (поперечный) | 600 мм | Поперечный вылет суппорта | |
| Ход по оси Z (вертикальный) | 635 мм | Вертикальный ход шпиндельной головы | |
| Дистанция от торца шпинделя до стола | 100 – 735 мм | Позволяет базировать высокую оснастку | |
| Рабочий стол | Размеры рабочей поверхности стола | 1 250 × 600 мм | Прочный стол из чугуна Meehanite |
| Максимальная нагрузка на стол | 1 200 кг | Выдерживает тяжелые плиты и тиски | |
| Т-образные пазы (кол-во × ширина) | 5 × 18 мм | Стандартные пазы для фиксации заготовок | |
| Шпиндель | Тип конуса шпинделя | BT50 / CAT50 | Усиленный шпиндель (в версии «А» идет BT40) |
| Конструкция привода шпинделя | Двухступенчатый редуктор | Коробка скоростей (Gear Head) для высокого момента | |
| Базовая скорость вращения шпинделя | 6 000 об/мин | Оптимально для силовой обработки сталей | |
| Мощность двигателя (пост. / 30 мин) | 15 / 18.5 кВт | Высокомоментный привод (обычно Fanuc) | |
| Охлаждение шпиндельного узла | Масляный чиллер | Принудительная термостабилизация редуктора | |
| Подачи и точность | Скорость быстрых ходов (X / Y / Z) | 24 / 24 / 20 м/мин | Хорошая динамика для тяжелых направляющих |
| Максимальная рабочая подача | 1 – 10 000 мм/мин | Регулируется плавно системой ЧПУ | |
| Тип направляющих (по всем осям) | Скольжения (Box Way) | Жесткие коробчатые закаленные рельсы | |
| Точность позиционирования (JIS 6338) | ± 0,003 мм | Прецизионная точность механики | |
| Точность повторяемости (JIS 6338) | ± 0,002 мм | Гарантирует идентичность деталей в серии | |
| Инструмент (ATC) | Количество позиций в магазине | 24 штуки | Базовый барабан типа «рука-манипулятор» |
| Максимальный вес инструмента | 15 кг | Рассчитан на тяжелые фрезы конуса BT50 | |
| Время смены инструмента (Т-то-Т) | 2.8 сек | Высокая скорость работы автосменщика кам-типа | |
| Общие данные | Вес станка (нетто) | ~ 7 500 – 7 600 кг | Массивная литая основа гасит вибрации резания |
| Система ЧПУ (контроллер) | Fanuc / Mitsubishi | Наиболее частая стойка — Fanuc 0i-MF |
