Описание

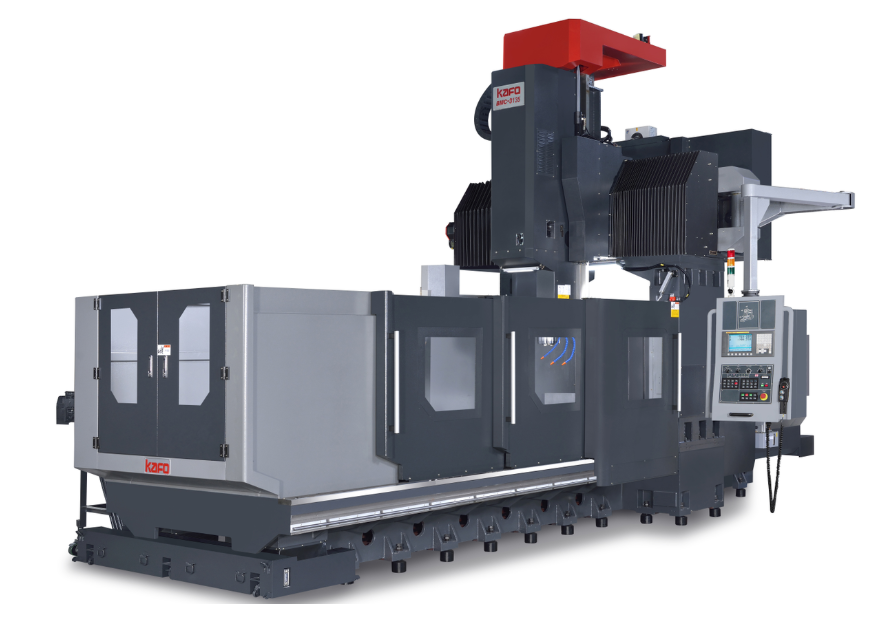

BMC-3165 — это тяжелый портальный (двухколонный) вертикально-фрезерный обрабатывающий центр с ЧПУ.
В номенклатуре производителя серия BMC представляет собой мостовые станки повышенной жесткости. Маркировка 3165 означает, что продольный ход стола (ось X) составляет 3100 мм, а ширина проема между колоннами (ось Y/базис) оптимизирована под работу с крупногабаритными деталями шириной до 1650 мм.
Краткое описание конструкции
Станок спроектирован по классической схеме с неподвижным порталом (мостом) и подвижным продольным столом. Все силовые элементы (станина, колонны, траверса) отлиты из модифицированного чугуна Meehanite и усилены внутренними ребрами жесткости для гашения вибраций.
- Направляющие: По осям X и Y применяются высокоточные роликовые линейные направляющие качения (производства Германии или Японии), обеспечивающие плавное перемещение стола без эффекта прерывистого трения (stick-slip). Ось Z по выбору заказчика может комплектоваться как роликовыми рельсами (скорость), так и направляющими скольжения Box Way (максимальное демпфирование при силовой обдирке сталей).
- Шпиндель: Базово оснащается мощной двухступенчатой редукторной шпиндельной головой (Gear Head), способной выдавать огромный крутящий момент на низких оборотах. Расстояние от оси шпинделя до поверхности направляющих Z минимально, что исключает температурные деформации и перекосы.
Назначение оборудования
Основное назначение BMC-3165 — высокопроизводительная силовая и прецизионная финишная обработка крупногабаритных деталей весом до 10 тонн:
- Инструментальное производство: Изготовление тяжелых штампов автомобильного класса, массивных литьевых пресс-форм, матриц и пуансонов сложной 3D-геометрии.
- Тяжелое машиностроение и станкостроение: Фрезерование и растачивание базовых деталей других станков — длинных станин, суппортов, колонн, а также корпусов крупных редукторов и насосов.
- Аэрокосмическая отрасль: Скоростная и силовая обработка элементов фюзеляжа, лонжеронов и титановых авиационных плит.
- Энергетика и нефтехимия: Изготовление трубных решеток теплообменников и массивных аппаратных фланцев.
Технические характеристики KAFO BMC-3165
| Группа параметров | Наименование характеристики | Значение / Показатель | Примечания и опции |
| Перемещения | Ход по оси X (продольный) | 3 100 мм | Длина перемещения рабочего стола |
| Ход по оси Y (поперечный) | 1 650 мм | Проем (ширина) между колоннами | |
| Ход по оси Z (вертикальный) | 900 мм (опция: 1 100 мм) | Вертикальный ход ползуна шпинделя | |
| Дистанция от торца шпинделя до стола | 200 – 1 100 мм (до 1300 мм) | Удобно для работы с высокой оснасткой | |
| Рабочий стол | Размеры рабочей поверхности стола | 3 000 × 1 500 мм | Широкая чугунная плита стола |
| Максимальная нагрузка на стол | 10 000 кг | Выдерживает детали весом до 10 тонн | |
| Т-образные пазы (кол-во × ширина × шаг) | 22 мм × 9 × 160 мм | Стандарт под силовые прижимы | |
| Шпиндель | Тип конуса шпинделя | BT50 / BBT50 | Тяжелый промышленный конус шпинделя |
| Конструкция привода и тип головы | Двухступенчатый редуктор (Gear Box) | Передает максимальное усилие резания | |
| Базовая скорость шпинделя | 6 000 об/мин | Стандарт для тяжелой обработки сталей | |
| Опциональные скорости вращения | 4 000 / 8 000 / 10 000 об/мин | Прямой или встроенный привод | |
| Мощность приводного двигателя | 22 / 26 кВт (опция до 30 / 37 кВт) | Постоянный режим / режим 30 мин (Fanuc) | |
| Охлаждение шпиндельного узла | Масляный чиллер | Принудительная термостабилизация коробки | |
| Подачи и точность | Скорость быстрых ходов (X / Y / Z) | 20 / 20 / 15 м/мин | Хорошая динамика для портального класса |
| Максимальная рабочая подача | 1 – 10 000 мм/мин | Контролируется ЧПУ | |
| Система охлаждения ШВП | Масляное охлаждение ШВП по оси X | Снижает температурное расширение винта | |
| Точность позиционирования / повторяемости | ± 0,005 / ± 0,003 мм | Высочайший класс жесткости привода | |
| Инструмент (ATC) | Емкость инструментального магазина | 30 позиций (опции: 40 / 60) | Цепной магазин с рукой-манипулятором |
| Максимальный вес инструмента | 20 кг | Позволяет использовать тяжелые фрезы | |
| Общие данные | Вес станка (нетто) | ~ 26 000 – 28 000 кг | Зависит от высоты колонн и Z-хода |
| Стойка управления (ЧПУ) | Fanuc / Heidenhain / Siemens | Стандарт: Fanuc 0i-MF Plus или 31i |
Доступное технологическое дооснащение:
Как и для всей тяжелой линейки BMC, для модели 3165 доступна установка навесных фрезерных головок:
- Угловая голова 90° (с ручной или автоматической индексацией) — для обработки боковых сторон детали за один уст.
- Универсальная голова — для фрезерования плоскостей под произвольными углами.
- Удлинительная голова (Extension Head) — для растачивания и фрезерования в глубоких колодцах матриц
