Описание

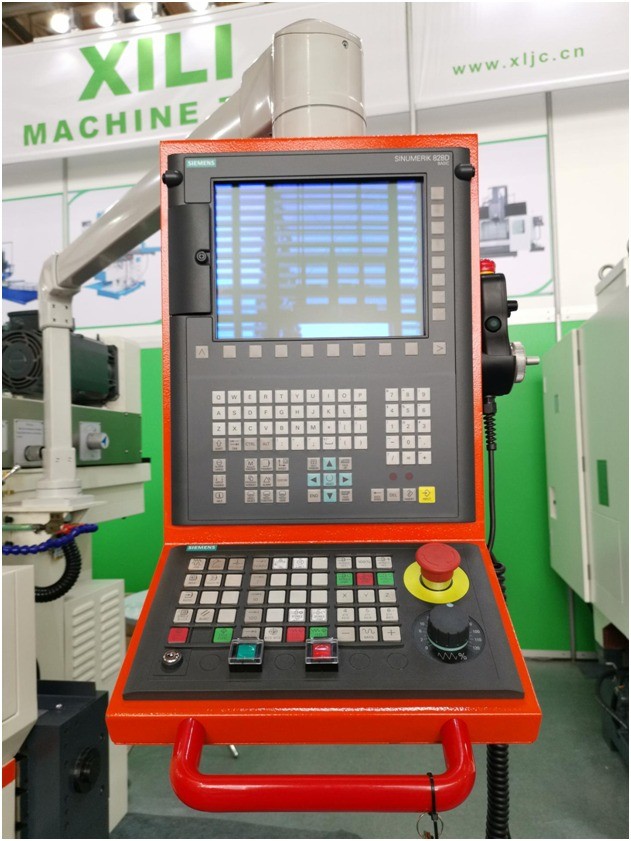

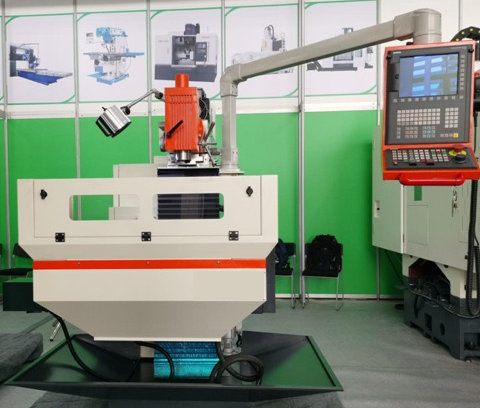

Фрезерный станок с ЧПУ XLK8145 предназначен для выполнения широкого спектра операций фрезерования, сверления и растачивания.
Благодаря наличию ЧПУ и конструктивным особенностям, его основное назначение включает:
- Комплексная обработка деталей: Он эффективно справляется с деталями сложной формы из стали, чугуна и цветных металлов (алюминий, медь).
- Инструментальное производство: Изготовление пресс-форм, штампов и специальной оснастки, где требуется высокая точность.
- Мелкосерийное и серийное производство: Автоматизация процесса позволяет быстро перенастраиваться на выпуск новых партий деталей.
- Разнообразные операции: Фрезерование плоскостей, пазов и уступов.
Сверление, зенкерование и развертывание отверстий.
Нарезание резьбы метчиками.
Если говорить проще, это универсальный «рабочий конь» для цехов, которым нужно обрабатывать средние по размеру детали с высокой точностью в автоматическом режиме.
Особенности станка
Шарико-винтовые пары и серводвигателиустановлены на трех координатных осях X, Y и Z для плавных и точных подач
Бесступенчато регулируемая вертикальная режущая головка с поворотом ±90° и шпиндель, управляемый двигателем с регулируемой частотой вращения.
Шарико-винтовые пары и серводвигатели установлены на трех координатных осях X, Y и Z для плавных и точных подачectric с сертификатом CEвходят в стандартную комплектацию.
Технические характеристики станка
| Характеристика | ед. изм. | XL(K)8145 | |
| Габариты рабочего пространства | мм | 850*450 | |
| Габариты вертикального стола | мм | 1190*320 | |
| T-образные пазы рабочего стола | мм | (7)14*63 | |
| T-образные пазы вертикального стола | мм | (4)14*63 | |
| Грузоподъемность стола | кг | 300 | |
| Перемещения | Продольное (X) | мм | 600 |
| Поперечное (Y) | мм | 450 | |
| Вертикальное (Z) | мм | 450 | |
| Диапазон скоростей | об/мин | (2)40-2000 | |
| Тип крепления шпинделя | BT40 | ||
| Подачи по осям X, Y, Z | мм/мин | 10-1000 | |
| Быстрая подача | мм/мин | 1200 | |
| Ход шпиндельной втулки | мм | 60 | |
| Номинальная мощность главного двигателя | кВт | 5.5 | |
| Номинальная мощность двигателя подачи | Н·м | X: 10
Y: 10 Z: 15 |
|
| Габаритные размеры (Д*Ш*В) | мм | 1600*1800*2000 | |
| Вес | кг | 1750 | |
Стандартное оборудование
| Стандартное оборудование | Значение |
| Автоматическая система масляной смазки | |
| Компоненты Schneider Electric с маркировкой CE | |
| Фрезерные оправки | Ø16, 22, 27, 32 мм |
| Втулки переходные | MT1, 2, 3 |
| Цанговый патрон с цангами | 2, 3, 4, 5, 6, 8, 10, 12 мм |
| Тяговый болт | |
| Система охлаждения | |
| Лоток для сбора стружки | |
| Колебательные элементы | |
| Внешняя опора оправки для горизонтального фрезерования | |
| Рабочая лампа | |
| Инструкция по эксплуатации |
