Описание

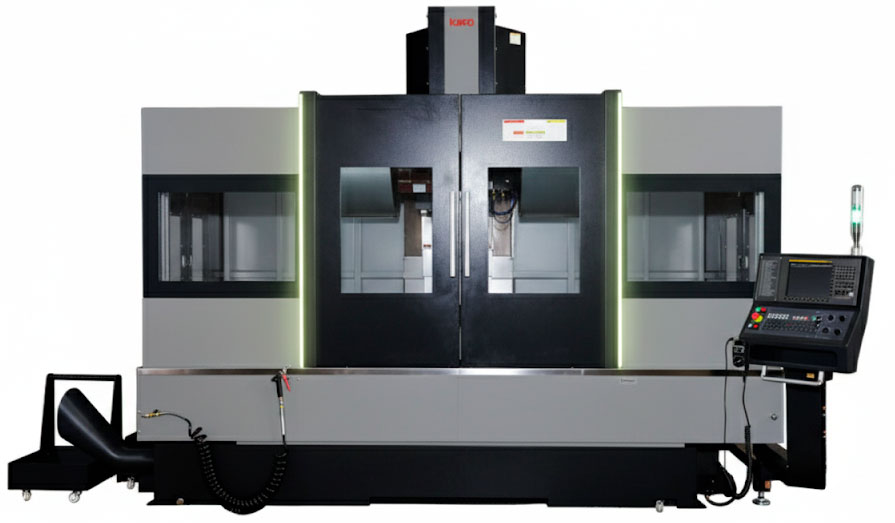

CV-155A (также встречается модификация с усиленным высокомоментным шпинделем CV-155AH) — это высокоскоростной и высокоточный вертикальный обрабатывающий центр с ЧПУ. Серия CV разработана специально для тех секторов промышленности, где требуется максимальная динамика перемещений в сочетании со стабильно высокой точностью геометрии.
Краткое описание конструкции
Станок базируется на жесткой С-образной станине, изготовленной из высококачественного чугуна (структура коробчатого сечения с внутренним оребрением). Модификация CV-155A выделяется расширенной базой: расстояние между направляющими по оси Y увеличено до 1400 мм для предотвращения свешивания и деформации стола при крайних продольных ходах.
- По всем трем осям установлены прецизионные роликовые линейные направляющие качения шириной 45 мм, гарантирующие минимальное трение и плавность хода при высоких скоростях.
- Перемещение по оси Z осуществляется высокомоментным серводвигателем с тормозом без использования тяжелых блоков противовеса, что исключает вибрации и задержки при резкой смене направления движения инструмента во время 3D-фрезерования.
- Сопрягаемые металлические плоскости узлов доводятся производителем вручную методом прецизионной шабровки.
Назначение оборудования
Основная сфера применения CV-155A — высокопроизводительная финишная и получистовая механическая обработка средне- и крупногабаритных деталей (длиной до 1,5 метров):
- Комплексное серийное производство компонентов автомобильной техники и корпусных элементов электроники.
- Изготовление пресс-форм высокой точности, литьевых матриц, штампов со сложными пространственными поверхностями.
- Скоростное фрезерование, высокотехнологичное сверление и жесткое нарезание резьбы в заготовках из алюминиевых, легких сплавов и конструкционных сталей.
Технические характеристики CV-155A
| Группа параметров | Наименование характеристики | Значение / Показатель | Примечания и модификации |
| Перемещения | Ход по оси X (продольный) | 1 500 мм | Перемещение длинного рабочего стола |
| Ход по оси Y (поперечный) | 750 мм | Широкий вылет суппорта | |
| Ход по оси Z (вертикальный) | 600 / 700 мм | В зависимости от высоты колонны | |
| Дистанция от торца шпинделя до стола | 100 – 700 / 800 мм | Обеспечивает работу с высокой оснасткой | |
| Рабочий стол | Размеры рабочей поверхности стола | 1 550 × 700 мм | Просторная зона под серию тисков |
| Максимальная нагрузка на стол | 1 000 кг | Позволяет базировать тяжелые плиты | |
| Т-образные пазы (кол-во × ширина × шаг) | 5 × 18 × 100 мм | Стандартный паз для фиксации заготовок | |
| Шпиндель | Тип конуса шпинделя | BT40 (Опция для CV-155AH: BT50) | BBT двухконтактный (базовый / усиленный) |
| Скорость вращения (базовая, прямой привод) | 10 000 / 12 000 об/мин | Direct Drive (для скоростной обработки) | |
| Скорость вращения (модификация AH, редуктор) | 6 000 об/мин | Двухступенчатая коробка для тяжелых сталей | |
| Мощность приводного двигателя шпинделя | 7.5 / 11 кВт (опция: 15 / 18.5 кВт) | Постоянный режим / режим 30 мин (Fanuc) | |
| Охлаждение шпиндельного узла | Масляный чиллер | Система термостабилизации | |
| Подачи и точность | Скорость быстрых перемещений (X / Y / Z) | 36 / 36 / 30 м/мин (или 24/24/24) | Варьируется в зависимости от шага ШВП |
| Максимальная скорость рабочей подачи | 1 – 10 000 мм/мин | Регулируется системой ЧПУ | |
| Тип направляющих (оси X / Y / Z) | Роликовые линейные (45 мм) | Направляющие качения повышенной жесткости | |
| Точность позиционирования (JIS 6338) | ± 0,003 мм | Высокий класс точности станка | |
| Точность повторяемости (JIS 6338) | ± 0,002 мм | Стабильное удержание размеров в партии | |
| Инструмент (ATC) | Количество позиций в магазине | 24 штуки | Базовый барабан типа «рука-манипулятор» |
| Опциональная емкость магазина | 30 / 40 мест | Цепной магазин для сложного цикла деталей | |
| Время смены инструмента (от сопла к соплу) | 2.0 – 2.5 сек | Высокоскоростной автосменщик инструмента | |
| Управление | Стойка ЧПУ (контроллер) | Fanuc / Mitsubishi / Heidenhain | Наиболее распространена стойка Fanuc 0i-MF |
