Описание

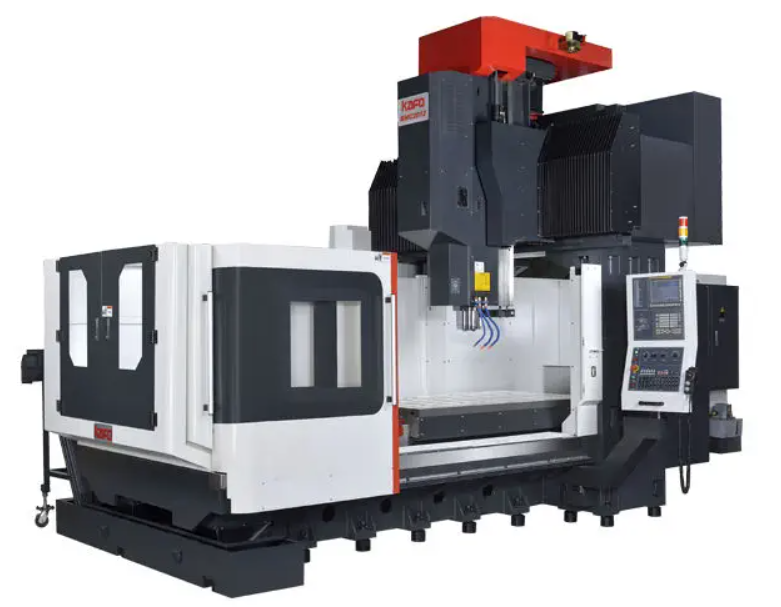

BMC-3123 (часто выпускается в модификациях смежных индексов, например BMC-3122 или BMC-3127) — это тяжелый портальный (двухколонный) вертикально-фрезерный обрабатывающий центр с ЧПУ.
В отличие от стандартных консольных станков (серий CV, DL, MV), серия BMC представляет собой мостовую конструкцию сверхвысокой грузоподъемности для работы с деталями весом в десятки тонн.
Краткое описание конструкции
Станок спроектирован по схеме с неподвижным порталом (мостом) и подвижным продольным рабочим столом (ось X). Все основные базовые элементы (стол, массивные колонны, станина и поперечная траверса) отлиты из легированного чугуна премиум-класса Meehanite и усилены внутренними ребрами жесткости для гашения колоссальных вибраций при силовом фрезеровании.
- Оси X и Y оснащены высокоточными роликовыми линейными направляющими качения повышенной грузоподъемности (Германия/Япония), которые обеспечивают плавность перемещения массивного стола без рывков.
- По оси Z в зависимости от задач могут применяться как скоростные роликовые рельсы, так и жесткие коробчатые направляющие скольжения (Box Way) для силовой обдирки металлов.
- Модель оснащается двухступенчатой редукторной головкой (Gear Head), генерирующей высокий крутящий момент на малых оборотах шпинделя.
Назначение оборудования
Основное назначение BMC-3123 — комплексная пятисторонняя и глубокая силовая механическая обработка крупногабаритных деталей. Станок предназначен для:
- Инструментальной промышленности: Высокоточное фрезерование массивных штампов, литьевых и крупных пресс-форм для автомобильного кузовного пластика и металла.
- Тяжелого станкостроения: Обработка базовых корпусных деталей других станков — станин длинной до 3 метров, кареток, суппортов и тяжелых стоек.
- Энергетического сектора и химического машиностроения: Изготовление трубных решеток крупных теплообменных аппаратов, аппаратных фланцев и деталей турбин.
- Аэрокосмической сферы: Обработка лонжеронов, шпангоутов, элементов обшивки и деталей транспортных систем из титана, сталей и авиационного алюминия
Технические характеристики BMC-3123 (BMC-3122)
| Группа параметров | Наименование характеристики | Значение / Показатель | Примечания и опциональное дооснащение |
| Перемещения | Ход по оси X (продольный ход стола) | 3 100 мм | Позволяет обрабатывать длинномерные заготовки |
| Ход по оси Y (поперечный ход бабки) | 2 200 – 2 300 мм | Сверхширокое расстояние между колоннами | |
| Ход по оси Z (вертикальный ход ползуна) | 900 мм (опция: 1 100 мм) | Вертикальный ход шпиндельной головы | |
| Расстояние от торца шпинделя до стола | 200 – 1 100 мм | Допускает установку массивной оснастки | |
| Рабочий стол | Размеры рабочей поверхности стола | 3 000 × 2 100 мм | Полноразмерный мостовой стол |
| Максимальная нагрузка на стол | 12 000 – 14 000 кг | Подходит для деталей весом более 10 тонн | |
| Т-образные пазы (кол-во × ширина) | 10 × 28 мм | Усиленные пазы для надежного прижима заготовок | |
| Шпиндель | Тип конуса шпинделя | BT50 / BBT50 / CAT50 | Усиленный промышленный конус для тяжелых режимов |
| Тип привода и коробка передач | Двухступенчатый редуктор | Мощный Gear Head (крутящий момент более 600 Нм) | |
| Базовая скорость вращения шпинделя | 6 000 об/мин | Стандарт для силовой обработки сталей и чугунов | |
| Опциональная скорость вращения | 4 000 / 8 000 об/мин | В зависимости от мощности выбранного мотора | |
| Мощность двигателя (пост. / 30 мин) | 22 / 26 кВт (опция до 37 кВт) | Высокомоментные моторы Fanuc | |
| Подачи и точность | Скорость быстрых ходов (X / Y / Z) | 20 / 20 / 15 м/мин | Оптимальная скорость для порталов тяжелого класса |
| Рабочая подача (интерполяция) | 1 – 10 000 мм/мин | Контролируется ЧПУ | |
| Точность позиционирования / повторяемости | ± 0,005 / ± 0,003 мм | Высочайший класс жесткости привода и ШВП | |
| Инструмент (ATC) | Емкость инструментального магазина | 30 позиций (опция: 40 / 60) | Базовый цепной или барабанный магазин |
| Максимальный вес / длина инструмента | 20 кг / 400 мм | Позволяет использовать тяжелые фрезерные головки | |
| Общие данные | Вес станка (нетто) | ~ 33 500 кг | Исключительная жесткость и масса против вибраций |
| Стойка управления (ЧПУ) | Fanuc / Heidenhain / Siemens | Чаще всего поставляется с Fanuc 0i-MF Plus или 31i |
Дополнительные возможности и технологическая гибкость
Поскольку BMC-3123 — это крупногабаритная портальная машина, завод предлагает для нее широкий спектр навесных фрезерных головок:
- Угловая фрезерная голова 90° (Manual / Auto Indexing): Позволяет обрабатывать боковые плоскости крупной детали без ее переустановки на столе.
- Универсальная фрезерная голова (Universal Head): Позволяет фрезеровать плоскости, расположенные под любыми сложными пространственными углами.
- Удлинительная голова (Extension Head): Необходима для обработки глубоких внутренних карманов, колодцев и отверстий в крупногабаритных пресс-формах.
