Описание

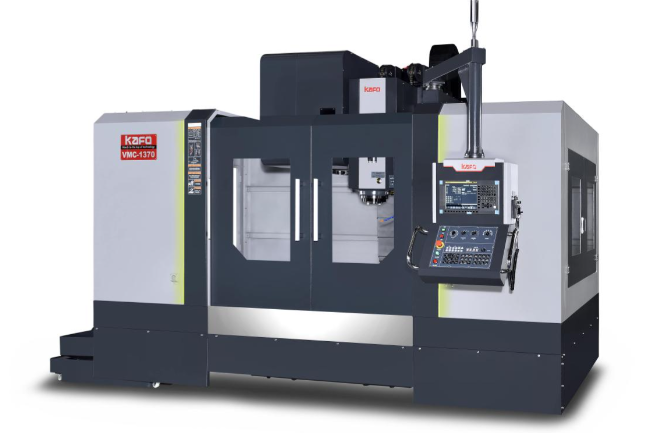

Вертикально-фрезерный обрабатывающий центр повышенной жесткости VMC-1370 предназначен для выполнения силовых видов обработки. В конструкции применяются направляющие скольжения, а также мощный высокомоментный шпиндель.
Основное предназначение станков серии VMC — силовая обработка металла. Устанавливаемые на оборудовании шпиндели имеют систему масляной термостабилизации, а сопрягаемые поверхности станков, требующие высокой точности, подвергаются процессу ручного шабрения.
Характеристики
| Основные размеры обработки | |
| X-ось, мм | 1400 |
| Y-ось, мм | 700 |
| Z-ось, мм | 700 |
| Растояние от фланца шпинделя до стола, мм | 200 — 900 |
| Растояние от оси шпинделя до колонны, мм | 750 |
| Стол | |
| Габаритные размеры, мм | 1500×700 |
| Максимальная нагрузка на стол, кг | 1500 |
| Т-образные пазы (кол-во × ширина × шаг) | 5×18×125 |
| Шпиндельный узел | |
| Скорость вращения шпинделя, об/мин | 6000 |
| Тип передачи вращения, тип | редуктор |
| Конус шпинделя | BT50 |
| Мощность (пост./30 мин.), кВт | 15/18,5 |
| Диаметр подшипника, мм | Ø90 |
| Направляющие (X,Y/Z), тип | скольжения |
| Подачи | |
| Скорость холостого хода по осям (X/Y/Z), м/мин | 24/24/20 |
| Рабочая подача по всем осям, м/мин | 10 |
| Инструментальный магазин | |
| Тип исполнения | барабан |
| Количество позиций, шт | 24 |
| Устройство смены инструмента | рука–манипулятор |
| Макс. диаметр инструмента/через одно гнездо, мм | 105/210 |
| Макс. длина инструмента, мм | 300 |
| Макс. вес инструмента, кг | 15 |
| Система ЧПУ | FANUC 0i-M |
| Вес станка, кг | 12700 |
| Электропотребление, кВА | 35 |
| Габариты станка (ДхШхВ), мм | 4707×3870×3325 |
Основные размеры обработки
| Перемещение по оси X, мм | 1400 |
| Перемещение по оси Y, мм | 700 |
| Перемещение по оси Z, мм | 700 |
| Тип направляющих | Качения |
Стандартная комплектация:
Система ЧПУ FANUC 0i-M
Цветной LCD монитор 10,4
Полное ограждение рабочей зоны
Магазин инструментальный на 24 позиции
Манипулятор для смены инструмента
Система охлаждения шпинделя
Жесткое нарезание резьбы
Система автоматической смазки
Система подачи СОЖ
Телескопическая защита направляющих и ШВП на 3 оси
Устройство для уборки стружки шнекового типа
Тележка для стружки
Масляный сепаратор
Освещение рабочей зоны LED
Трехцветная сигнальная лампа
Теплообменник для электрического шкафа
Набор инструмента для установки и обслуживания станка
Опоры и нивелировочные болты
Подготовка к подключению 4-й оси
Трансформатор
Документация на станок
