Описание

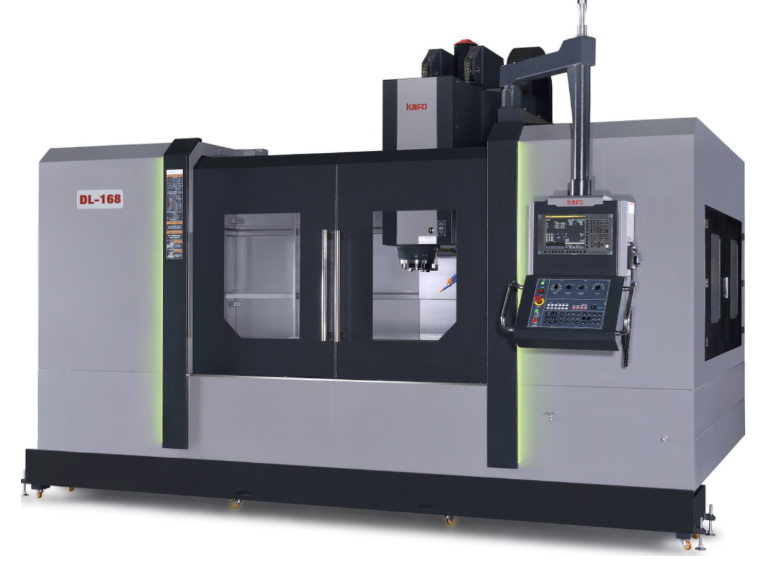

DL-168 — это тяжелый промышленный вертикально-фрезерный обрабатывающий центр с ЧПУ производства. Станок спроектирован на базе массивной чугунной C-образной станины повышенной жесткости, поверхности которой проходят ручную шабровку. Модель ориентирована на силовое фрезерование, высокоточную финишную обработку штампов, пресс-форм и серийное производство сложных деталей для автомобильной и аэрокосмической отраслей.
Основные технические параметры и характеристики моделей серии 168 сведены в таблицу ниже:
|
Параметр / Характеристика |
Значение для DL-168 / DV-168 | Примечания и модификации |
| Перемещение по оси X | 1 600 мм | Продольный ход стола |
| Перемещение по оси Y | 850 мм | Поперечный ход |
| Перемещение по оси Z | 800 / 850 мм | Вертикальный ход шпиндельной бабки |
| Размеры рабочего стола | 1 750 × 850 мм | Максимальная зона фиксации заготовки |
| Макс. нагрузка на стол | 1 500 кг | Подходит для тяжелой оснастки и крупных деталей |
| Тип конуса шпинделя | BT50 (опционально BT40) | Стандарт для тяжелых режимов резания |
| Частота вращения (стандарт) | 6 000 об/мин | Двухступенчатая редукторная голова (Gear Head) |
| Частота вращения (опция) | 10 000 / 12 000 об/мин | Прямой привод (Direct Drive) для скоростной обработки |
| Мощность двигателя шпинделя | 15 / 18.5 кВт | В зависимости от выбранного мотора (обычно Fanuc) |
| Тип направляющих (X / Y) | Роликовые линейные (Roller Linear) | Ширина рельс 45/55 мм для высокой плавности хода |
| Тип направляющих (Z) | Скольжения (Box Way / Hard Track) | Для гашения вибраций при силовом фрезеровании сталей |
| Емкость инструментального магазина | 24 позиции (опции на 30 / 32 / 40) | Автоматическая смена инструмента манипулятором типа «рука» |
| Время смены инструмента (T-to-T) | 2.8 сек (для конуса BT50) | Быстрая замена снижает время простоя |
| Система ЧПУ (контроллер) | Fanuc / Mitsubishi / Siemens / Heidenhain | Комплектуется по техническому заданию заказчика |
Ключевые конструктивные особенности:
- Комбинированные направляющие: Использование роликовых линейных направляющих на осях X и Y обеспечивает высокую скорость позиционирования приводов. Направляющие коробчатого типа (Box Way) по оси Z гарантируют жесткость конструкции при сильном осевом давлении инструмента.
- Отсутствие противовеса по оси Z: Ось Z приводится в движение напрямую мощным сервомотором с тормозом, что исключает раскачивание каретки шпинделя на высоких скоростях и критично для качественной 3D-обработки матриц.
- Термостабилизация: Шпиндельный узел и редуктор собираются в чистой комнате с контролем климата, а в процессе работы охлаждаются масляным чиллером во избежание температурных деформаций геометрии станка.
