Описание

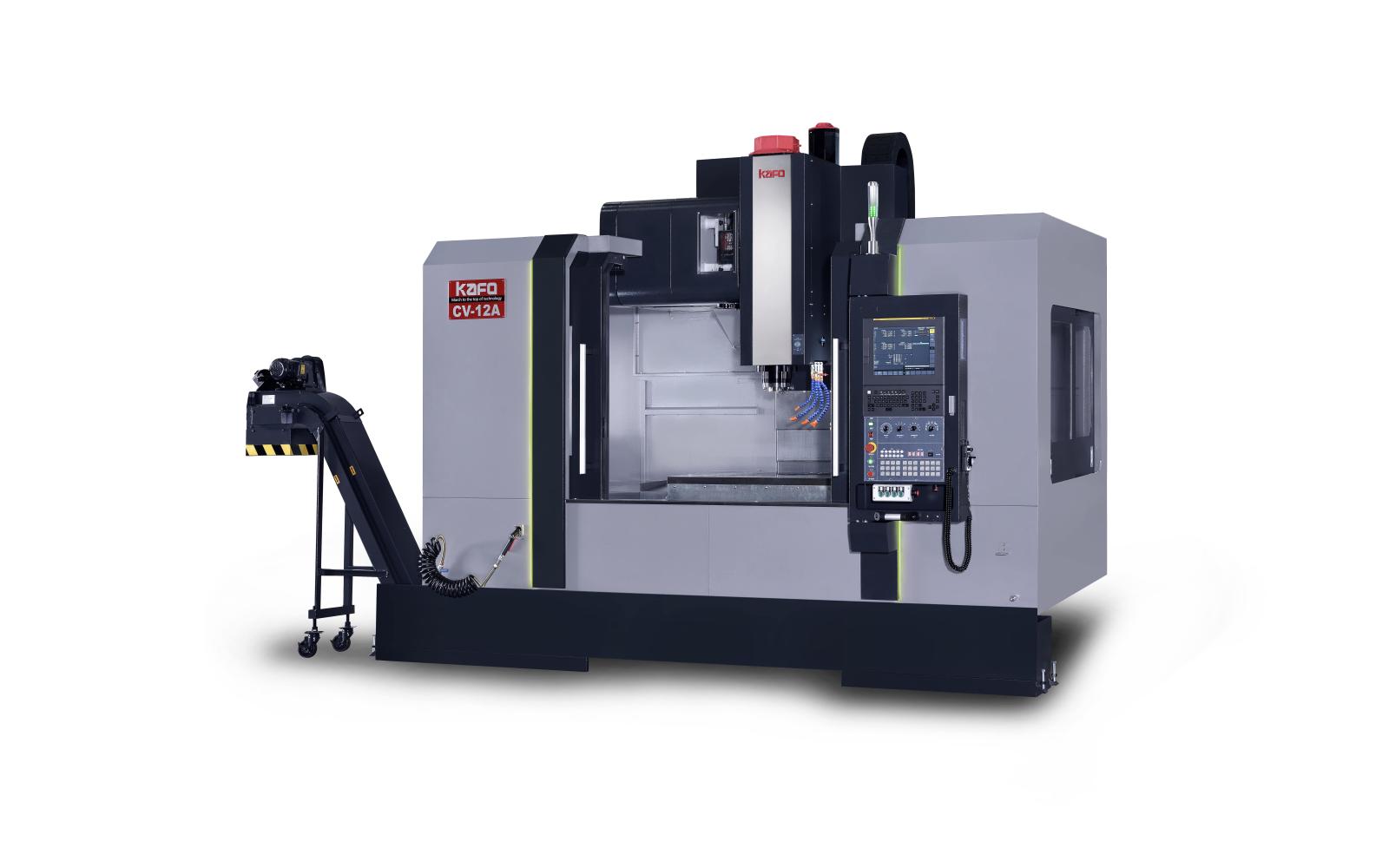

CV-120A (в различных региональных каталогах также может обозначаться как CV-12A или CV-120) — это высокоскоростной вертикально-фрезерный обрабатывающий центр с ЧПУ. В отличие от тяжелых силовых серий вроде DL или MV, линейка CV изначально проектировалась как динамичная платформа для высокоэффективной и точной скоростной обработки.
Краткое описание конструкции
Станок базируется на жесткой чугунной С-образной станине, внутренние полости которой оптимизированы методом конечных элементов для минимизации резонансов. Важнейшая черта серии CV — использование роликовых линейных направляющих качения (Roller-type Linear Guideway) по всем трем осям. Они обеспечивают минимальный коэффициент трения, высокое ускорение приводов и скорость быстрых ходов до 48 м/мин. Шпиндельная бабка по оси Z работает напрямую от сервомотора без использования противовеса, что исключает «клювки» и раскачивание инструмента при частой смене направлений. Поверхности стыков прецизионно доводятся мастерами завода с помощью ручной шабровки
Назначение оборудования
Основное назначение CV-120A — высокопроизводительное чистовое фрезерование и серийное производство точных деталей. Сферы применения включают:
- Массовое изготовление компонентов электроники, IT-индустрии, компьютерных деталей (сегмент 3C).
- Серийное производство автокомпонентов и узлов авиационной техники из легких сплавов, алюминия и конструкционных сталей.
- Высокоскоростная финишная обработка пресс-форм, мелких штампов и матриц сложной 3D-геометрии (где важна скорость прохода и чистота поверхности без следов вибрации).
- Высокоскоростное сверление, растачивание и быстрое жесткое нарезание резьбы метчиками.
Технические характеристики CV-120A (CV-12A)
| Группа параметров | Наименование характеристики | Значение / Показатель | Примечания и опции |
| Перемещения | Ход по оси X (продольный) | 1 100 – 1 270 мм | Зависит от года выпуска / модификации |
| Ход по оси Y (поперечный) | 600 – 650 мм | Широкий рабочий диапазон каретки | |
| Ход по оси Z (вертикальный) | 600 – 650 мм | Перемещение шпиндельной головы | |
| Дистанция от торца шпинделя до стола | 100 – 750 мм | Оптимально для тисков и оснастки | |
| Рабочий стол | Размеры рабочей поверхности стола | 1 200×600 / 1 350×650 мм | Достаточная зона для длинных заготовок |
| Максимальная нагрузка на стол | 800 – 1 000 кг | Высокая несущая способность | |
| Шпиндель | Тип конуса шпинделя | BT40 / BBT40 | Стандарт для скоростной обработки |
| Базовая скорость шпинделя | 10 000 / 12 000 об/мин | Прямой привод (Direct Drive) | |
| Опциональная скорость шпинделя | 15 000 об/мин | Встроенный мотор-шпиндель (Built-in) | |
| Мощность двигателя шпинделя | 7.5 / 11 кВт (опц. до 15/18 кВт) | Постоянный режим / режим 30 мин | |
| Охлаждение шпинделя | Масляный чиллер | Обязательная термостабилизация узла | |
| Подачи и точность | Скорость быстрых ходов (X / Y / Z) | 48 / 48 / 48 м/мин | Исключительная динамика холостых ходов |
| Скорость рабочей подачи | 1 – 10 000 мм/мин | Программируется в УП | |
| Тип направляющих (все оси) | Роликовые линейные | Направляющие качения повышенной жесткости | |
| Точность позиционирования (JIS 6338) | ± 0,003 мм | Высочайший класс точности | |
| Точность повторяемости (JIS 6338) | ± 0,002 мм | Идеально держит размер в серии | |
| Инструмент (ATC) | Количество позиций в магазине | 24 штуки | Базовый инструментальный барабан |
| Тип устройства смены | «Рука-манипулятор» | Быстрая двухсекундная смена | |
| Общие данные | Масса станка (нетто) | ~ 8 500 кг | Жесткая монолитная конструкция |
| Стойка управления (ЧПУ) | Fanuc / Mitsubishi / Heidenhain | Чаще всего поставляется с Fanuc 0i-MF |
