Описание

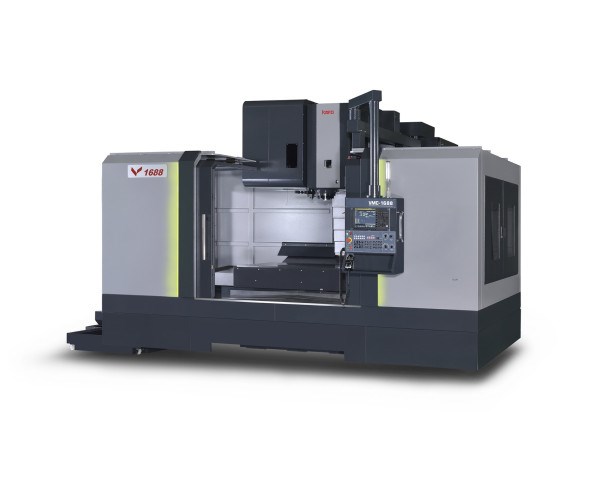

MV-1688 (в международной номенклатуре завода также обозначается как VMC-1688 / VMM-1688) — это тяжелый высокомощный вертикальный обрабатывающий центр с ЧПУ. Станок представляет собой классический силовой трехкоординатный агрегат, спроектированный для работы в условиях экстремальных нагрузок при обработке крупногабаритных заготовок.
Краткое описание конструкции
Основой станка служит массивная монолитная С-образная станина из легированного чугуна А-типа, прошедшая процедуру естественного отпуска для полного снятия внутренних напряжений металла.
Направляющие: Перемещения по всем трем осям осуществляются по жестким прямоугольным направляющим скольжения коробчатого типа (Box Way). Поверхности трения покрыты износостойким полимером Turcite-B и прецизионно отшабрены вручную на заводе, что гарантирует превосходную жесткость, демпфирование и отсутствие вибраций при глубоком резании. Шпиндель: Станок оборудован мощным шпинделем с тяжелым конусом № 50 (BT50) и двухступенчатым шестеренчатым редуктором (Gear Head). Это позволяет передавать максимальный крутящий момент на низких частотах вращения.
Назначение оборудования
Основное назначение MV-1688 — силовое обдирочное фрезерование, получистовая и точная механическая обработка крупных массивных деталей сложной конфигурации весом до 2,5 тонн
Тяжелое машиностроение: Высокопроизводительное фрезерование плоскостей, растачивание крупных технологических отверстий, глубокое сверление и жесткое нарезание резьбы в деталях из конструкционных сталей, чугуна, титана и нержавеющих сплавов.
- Инструментальное производство: Изготовление формообразующих элементов крупногабаритной штамповой оснастки, тяжелых литьевых пресс-форм, пуансонов и матриц для автомобильного и авиационного секторов.
- Композитная индустрия: Конфигурация станка позволяет эффективно обрабатывать детали из тяжелых полимерных композиционных материалов (углепластики, стеклопластики).
Технические характеристики MV-1688 (VMC-1688)
| Группа параметров | Наименование характеристики | Значение / Показатель | Примечания и модификации |
| Перемещения | Ход по оси X (продольный) | 1 600 мм | Перемещение рабочего стола |
| Ход по оси Y (поперечный) | 880 мм | Широкий ход ползуна суппорта | |
| Ход по оси Z (вертикальный) | 700 мм | Вертикальный ход шпиндельной головы | |
| Дистанция от торца шпинделя до стола | 200 – 900 мм | Удобно для высокой оснастки и тисков | |
| Рабочий стол | Размеры рабочей поверхности стола | 1 800 × 950 мм | Просторная чугунная плита |
| Максимальная нагрузка на стол | 2 500 кг | Высокая несущая способность | |
| Шпиндель | Тип конуса шпинделя | BT50 / CAT50 | Тяжелый усиленный конус |
| Тип привода шпиндельной головы | Двухступенчатый редуктор | Коробка передач (Gear Head) | |
| Базовая скорость вращения шпинделя | 6 000 об/мин | Стандарт для тяжелой обдирки сталей | |
| Опциональные скорости вращения | 8 000 / 10 000 об/мин | Прямой привод (Direct Drive) | |
| Мощность двигателя (пост. / 30 мин) | 15 / 18,5 кВт | Высокомоментный мотор (обычно Fanuc) | |
| Термостабилизация шпинделя | Масляный чиллер | Принудительное охлаждение редуктора | |
| Подачи и точность | Скорость быстрых ходов (X / Y / Z) | 20 / 20 / 15 м/мин | Оптимальная динамика для Box Way |
| Диапазон рабочих подач | 1 – 10 000 мм/мин | Контролируется ЧПУ плавно | |
| Тип направляющих (по всем осям) | Скольжения (Box Way) | Прямоугольные закаленные рельсы | |
| Точность позиционирования (JIS 6338) | ± 0,003 мм | Высочайшая точность механики | |
| Точность повторяемости (JIS 6338) | ± 0,002 мм | Идеальная стабильность размеров в серии | |
| Инструмент (ATC) | Базовая емкость магазина инструментов | 24 позиции | Манипулятор типа «рука» |
| Расширенная емкость магазина | 30 / 40 мест | Опциональный цепной магазин | |
| Время смены инструмента (Т-то-Т) | 2,8 сек | Высокая скорость для конуса BT50 | |
| Общие данные | Вес станка (нетто) | ~ 17 000 кг | Сверхмассивная литая конструкция |
| Система ЧПУ (контроллер) | Fanuc / Mitsubishi | Базовые стойки Fanuc 0i / M80 |
